LG 디오스 냉장고·
김치냉장고 설치가이드
컬러와 타입을
마음대로 선택하고
원하는 스타일의 주방 인테리어를 완성하세요.
냉장고 타입별로
설치가이드를 확인해 보세요.
-
Fit & Max 냉장고 설치
Fit & Max 냉장고
Fit & Max 세트 -
세트 설치
빌트인타입 냉장고
김치냉장고
컨버터블 패키지 -
프리스탠딩 냉장고 설치
상냉장 하냉동 (800L 대)
양문형 (800L, 600L 대)
* 빌트인 타입 냉장고는 키친가구의 폭과 깊이를 맞춘 상냉장하냉동 형태의 냉장고(600L대 용량)로, 프리스탠딩으로도 사용할 수
있습니다.
** 컨버터블 패키지는 1도어 형태로 냉장, 냉동고, 김치 3가지 타입을 조합하여 사용하는 냉장고입니다.
*** 컨버터블 패키지 직렬 설치 시 도어 핸들 여부와 좌핸들/우핸들 조합에 따라 필요한 공간에 차이가 있습니다.
**** 구매 전 사전답사가 필요한 경우 유상으로 약 25,000원 정도의 비용이 발생하며, 필요시 LG전자 고객센터로 문의해 주시면 확인 후 안내를
도와드립니다.
세트 설치 내용 시작

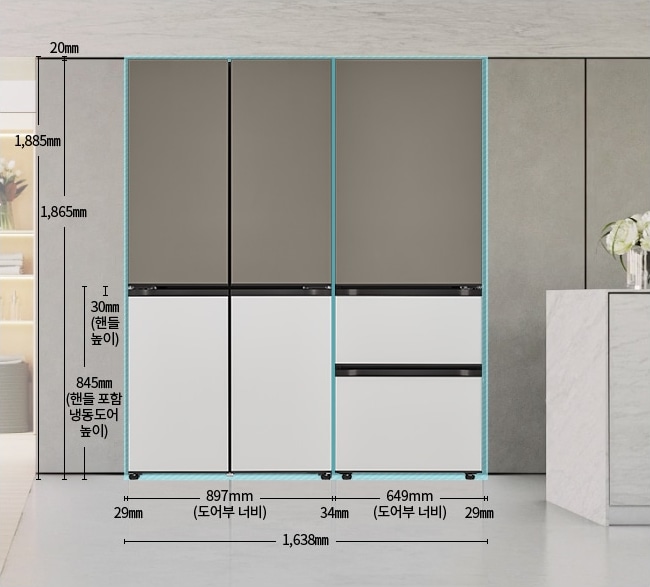

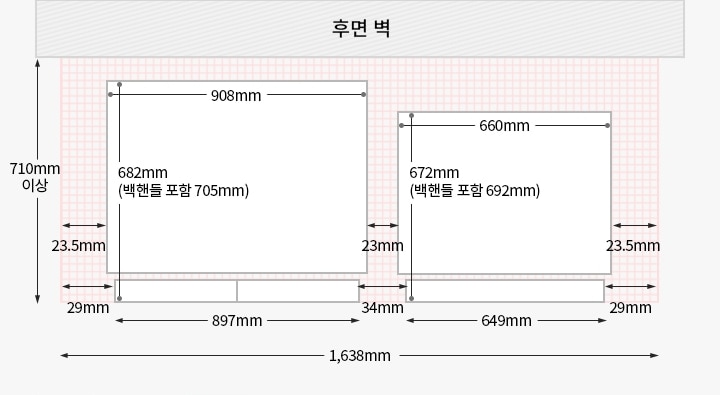

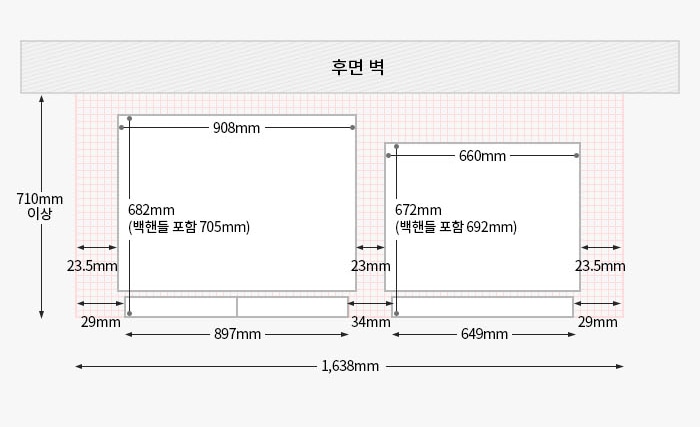

후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지않는 일부 돌출된 부품(방열판 커버, 후면운반핸들(백핸들))을 제외한 사이즈입니다.
- ※ 무드업 모델의 후면운반핸들(백핸들)포함 깊이는 (상냉장하냉동)705/(김치냉장고)692mm로, 가구장 설치 시 710mm이상의 깊이 공간이 필요합니다.
설치 유의사항

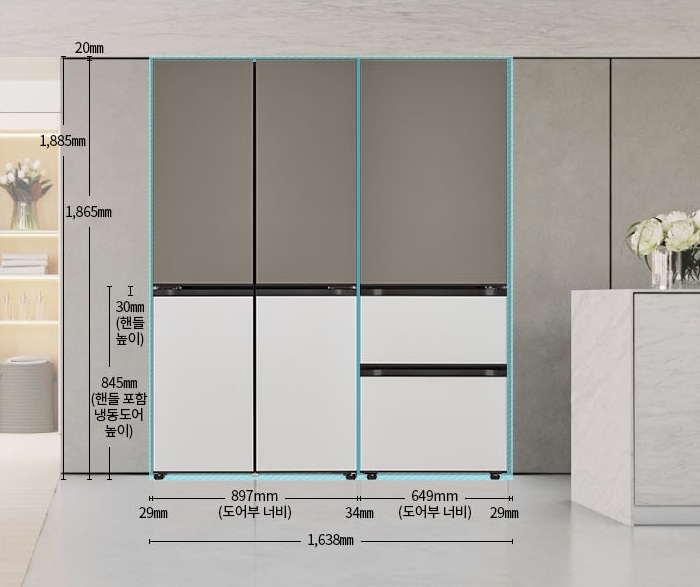

- 가구장 설치 시 설치공간의 높이는 최소 1,885mm, 깊이는 최소 710mm 이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 23.5mm 이상, 도어 측면과 가구장 사이 거리는 29mm 이상 필요합니다.
- 무드업 김치냉장고(Z331GNN152)와 페어 설치 시 제품 본체 간격은 23mm 필요합니다.
- 냉장고 바닥부 높이는 약 37mm나, 설치 장소의 조건에 따라 달라질 수 있습니다.
- 제품 이동시 여유공간은 최소 30mm 이상 필요하며, 세부 설치 상황에 따라 달라질 수 있습니다.
- 페어 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 제품의 깊이는
후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.

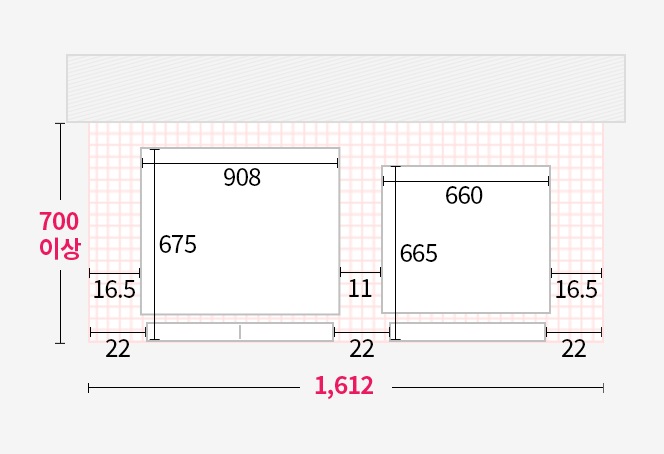

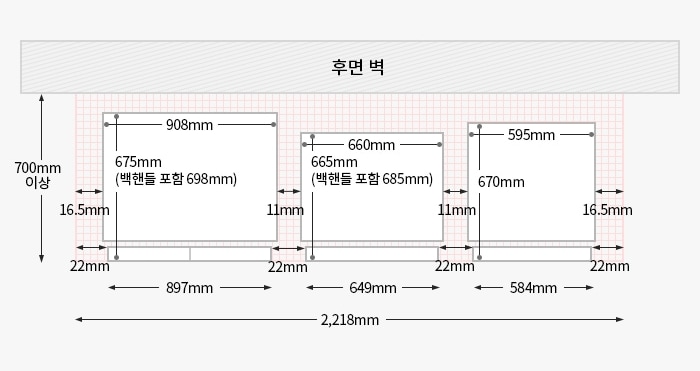

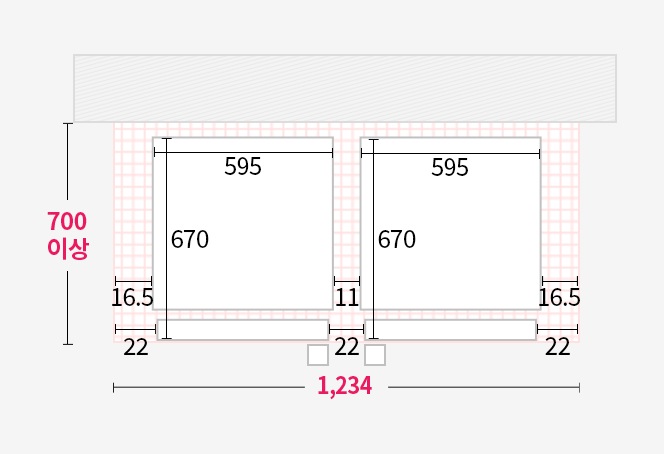

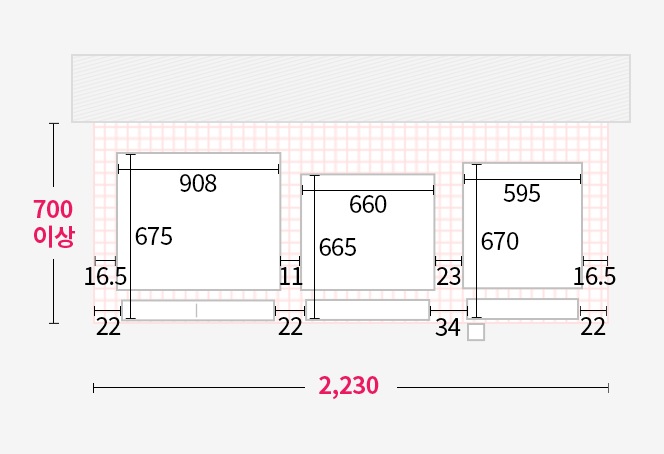

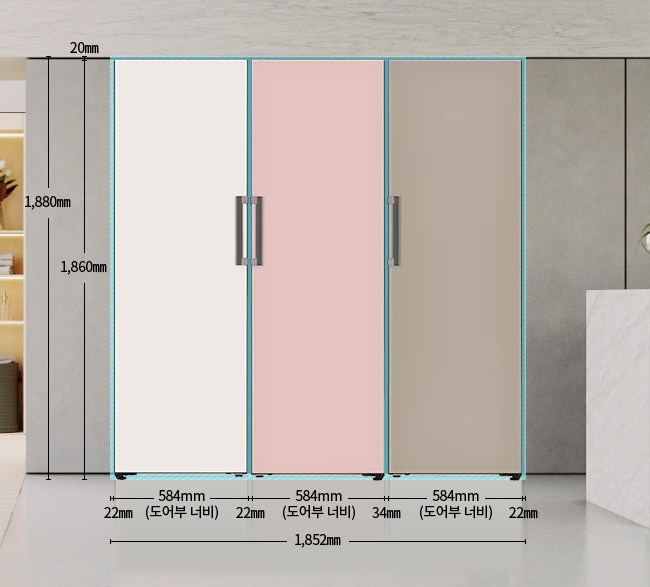

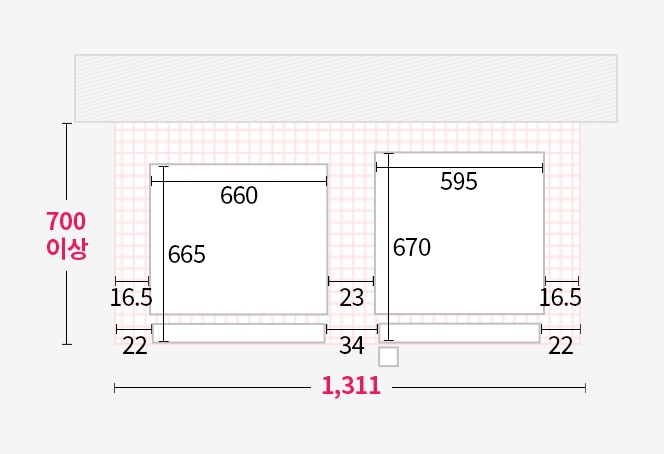

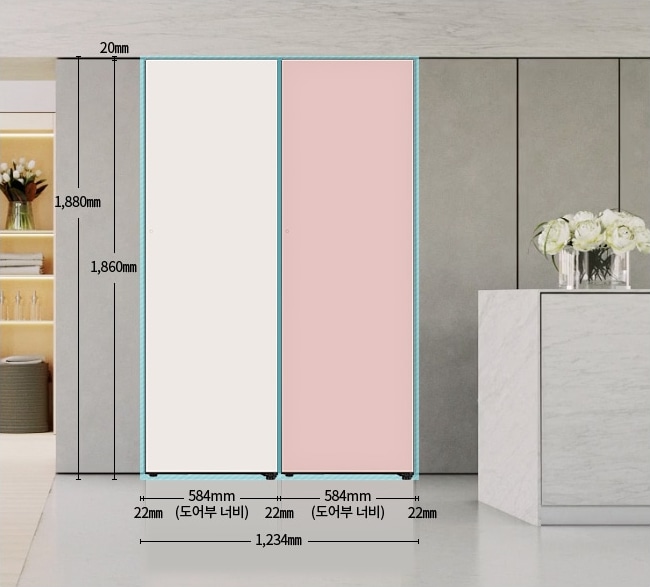

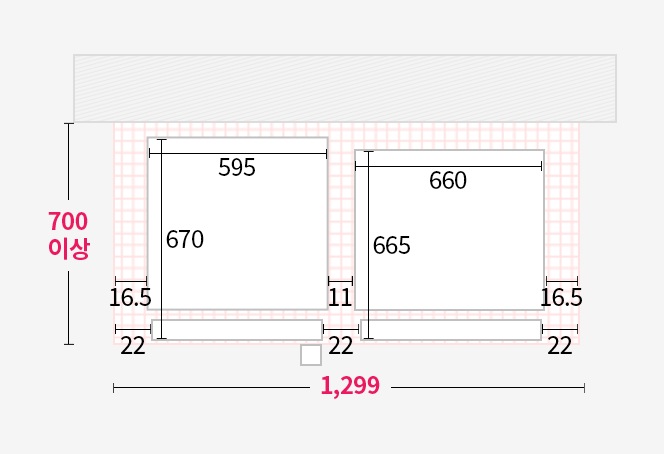

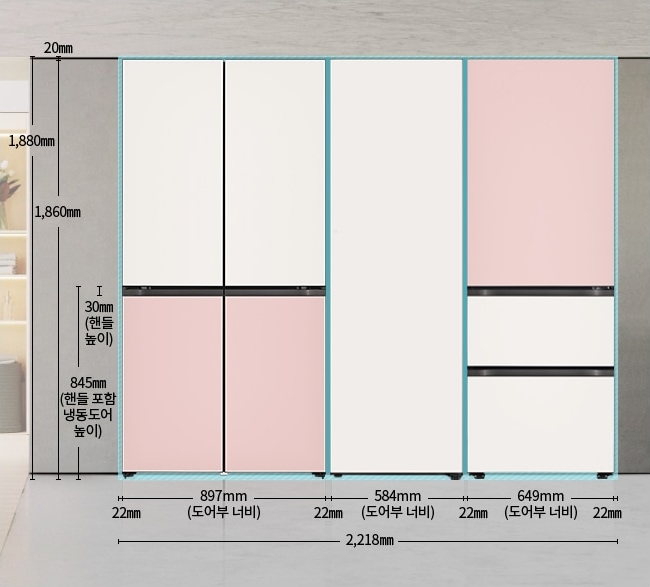

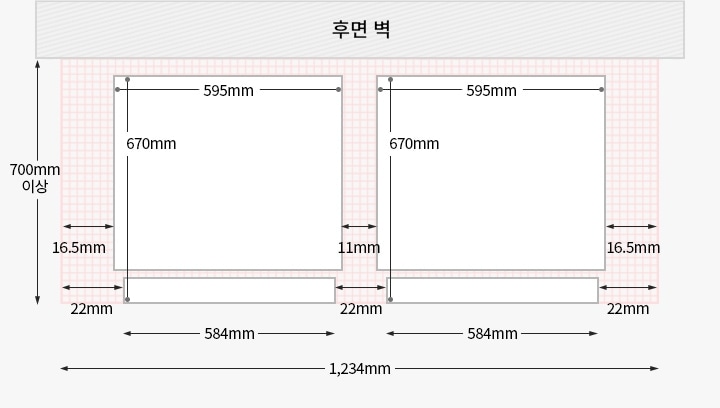

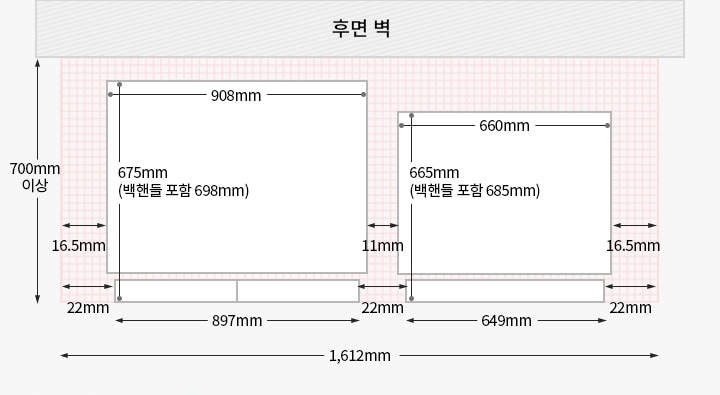

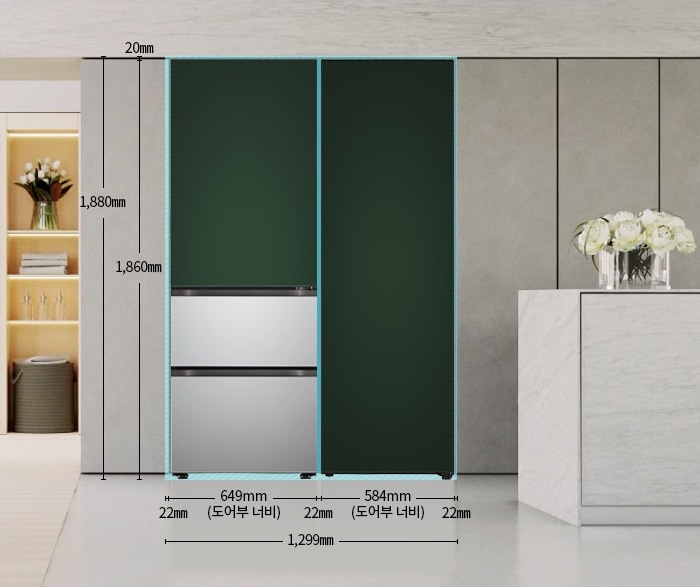

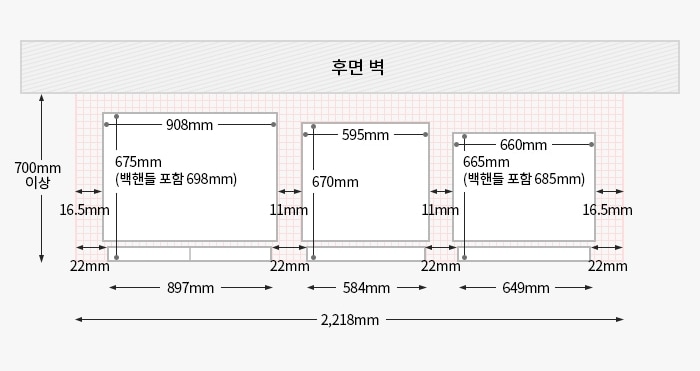

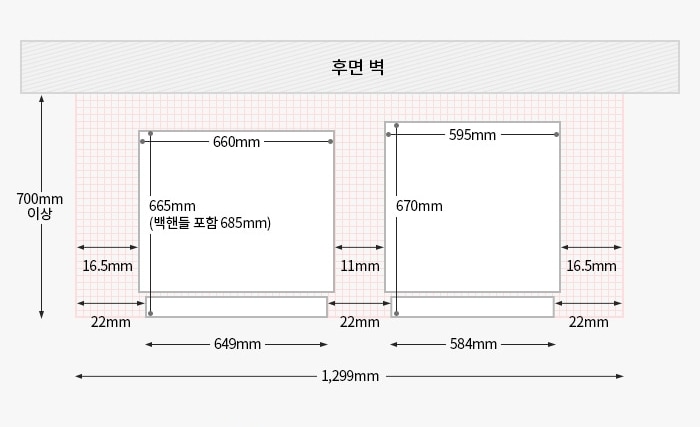

후면 벽
필요공간

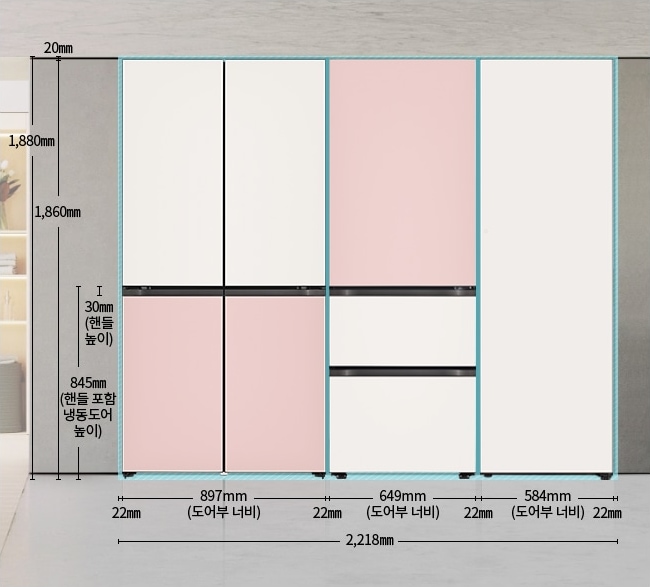

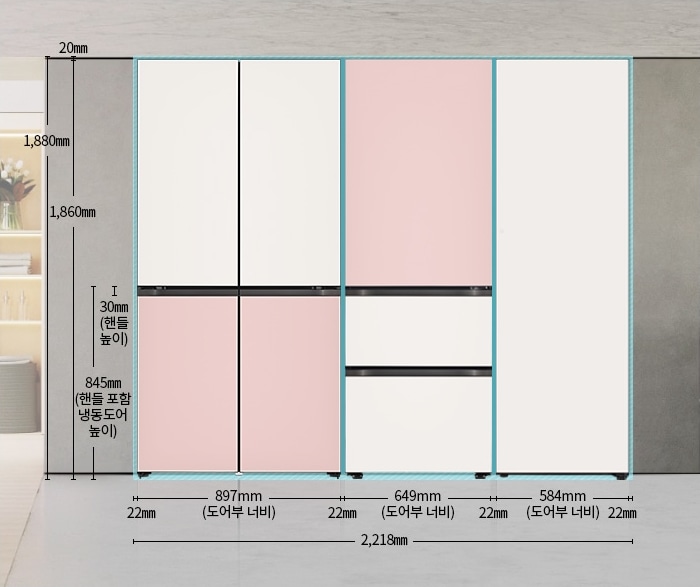

- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.

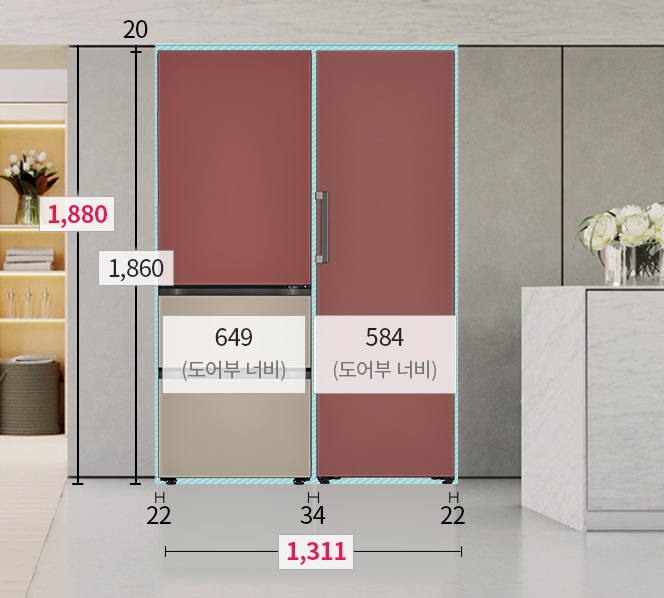

설치 유의사항

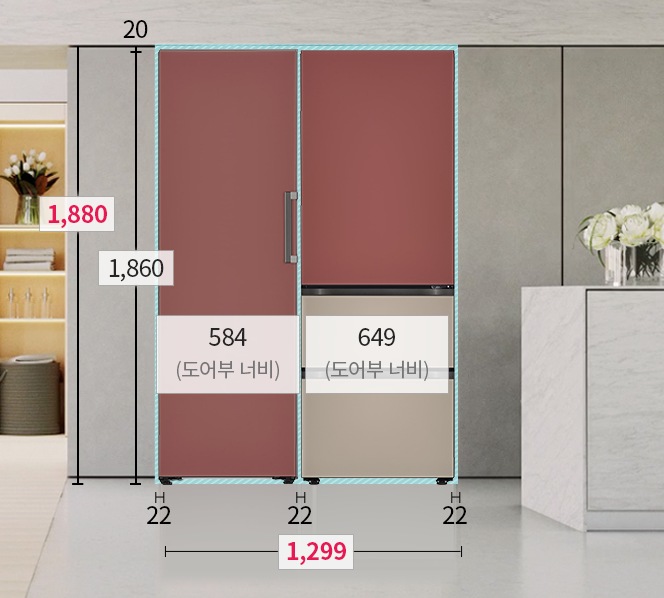

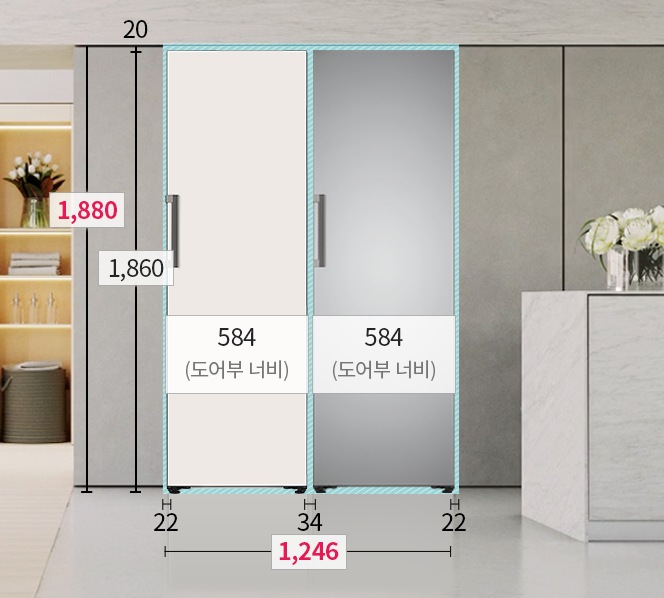

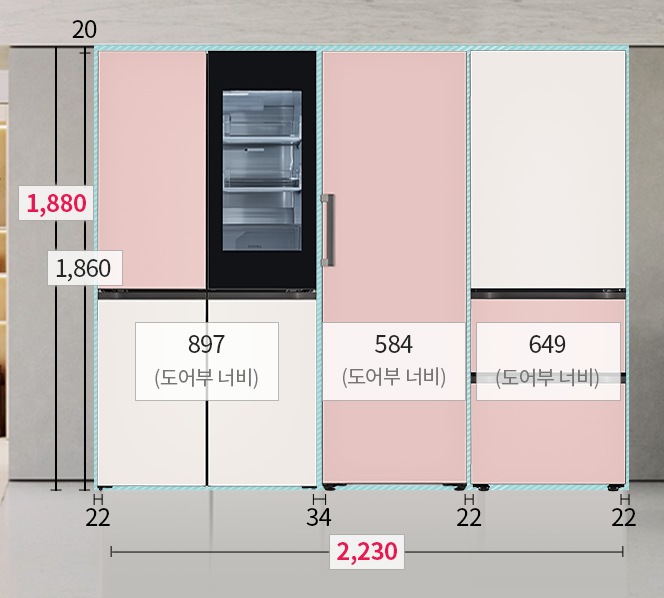

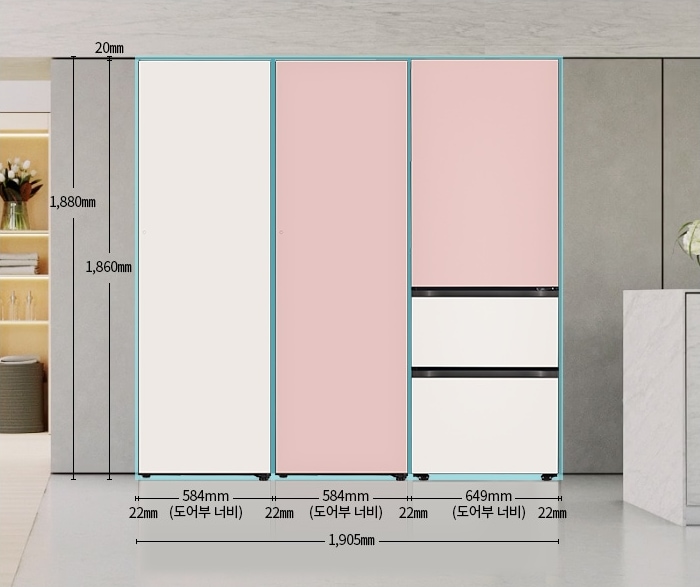

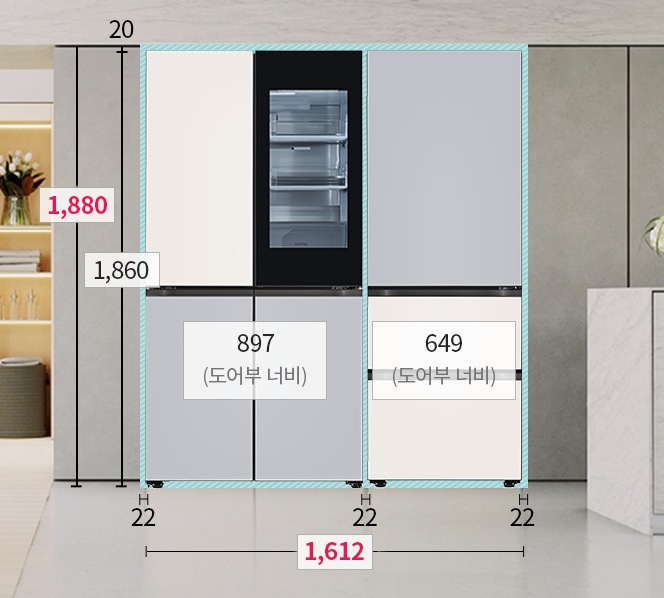

- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.

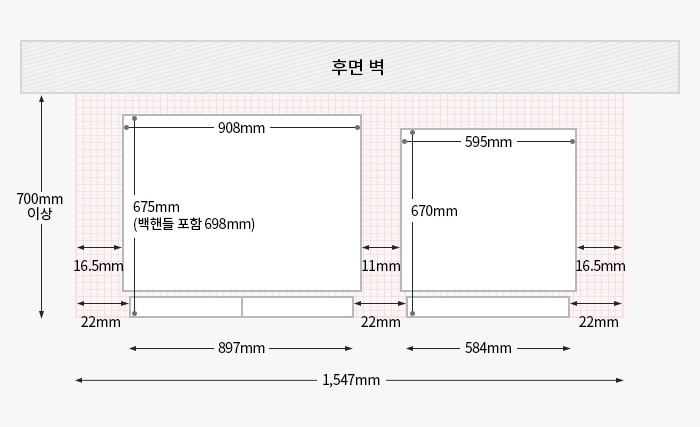

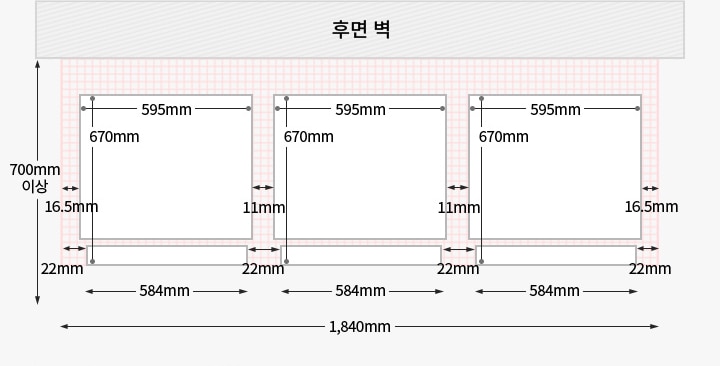

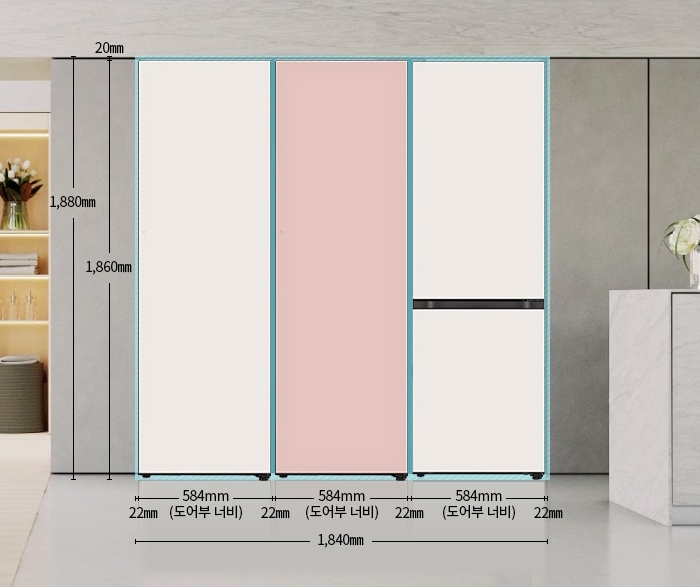

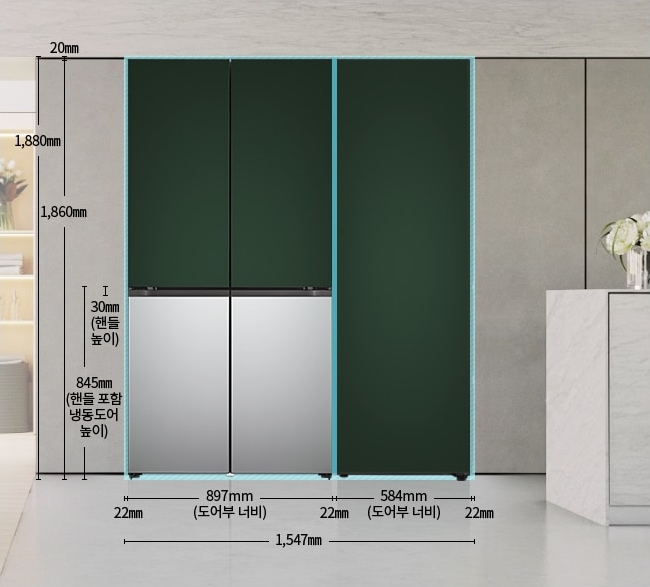

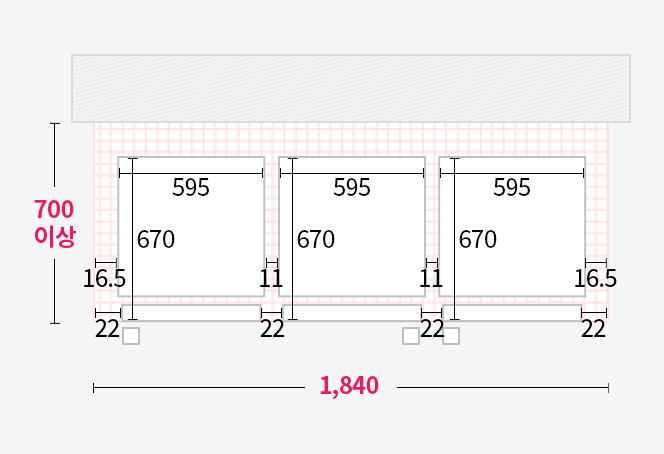

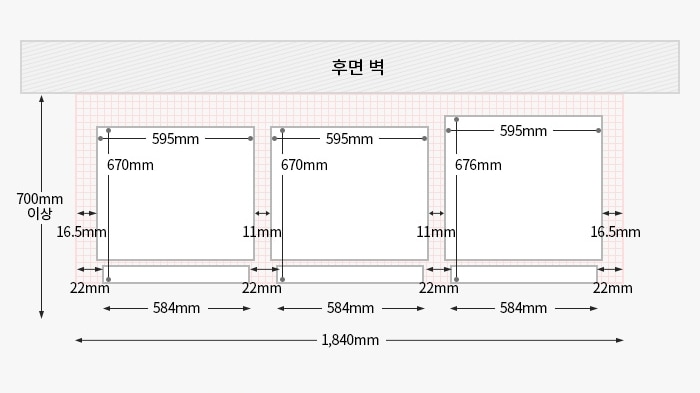

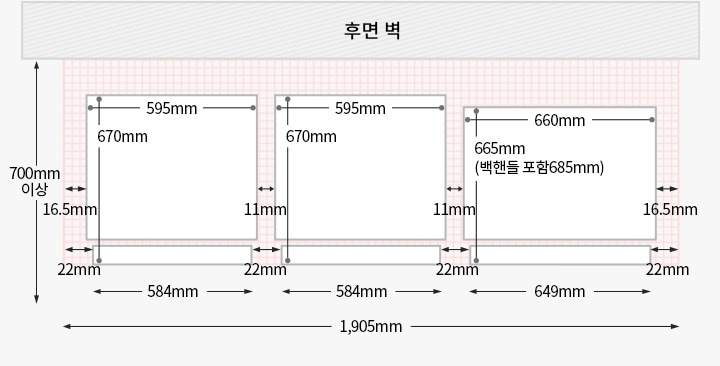

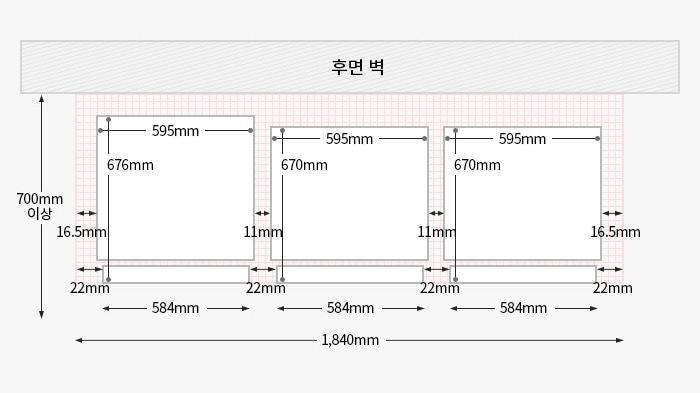

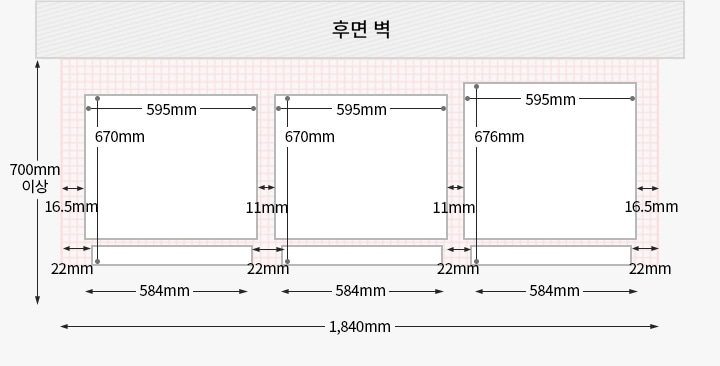

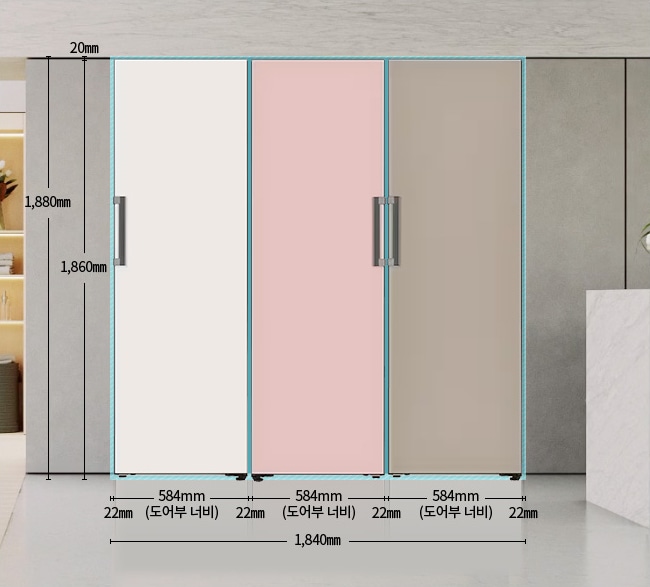

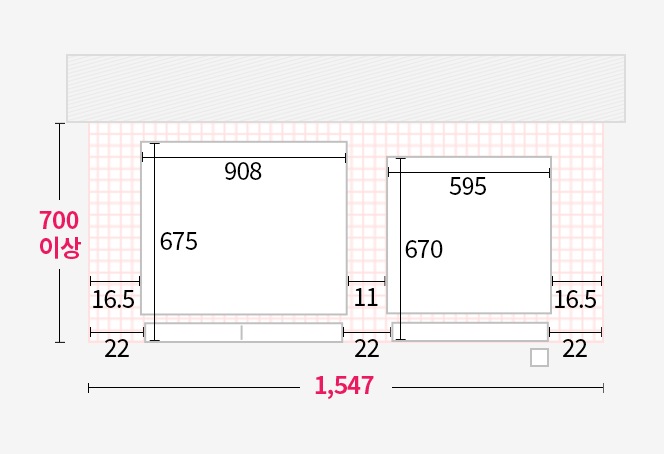

후면 벽

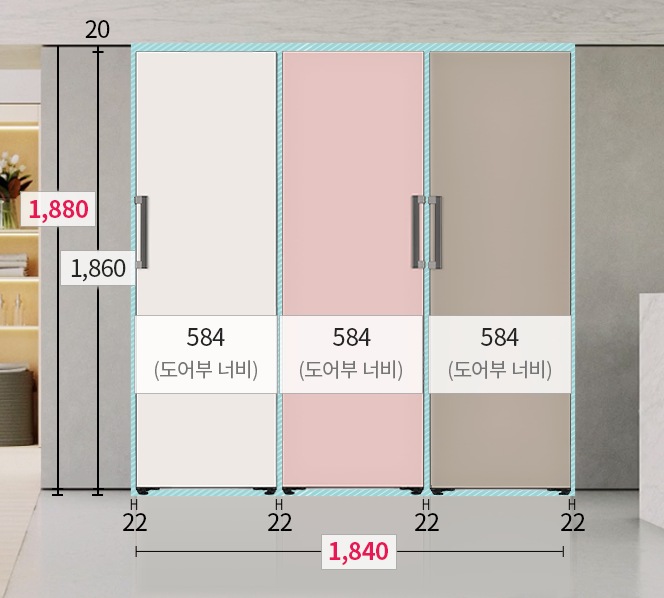

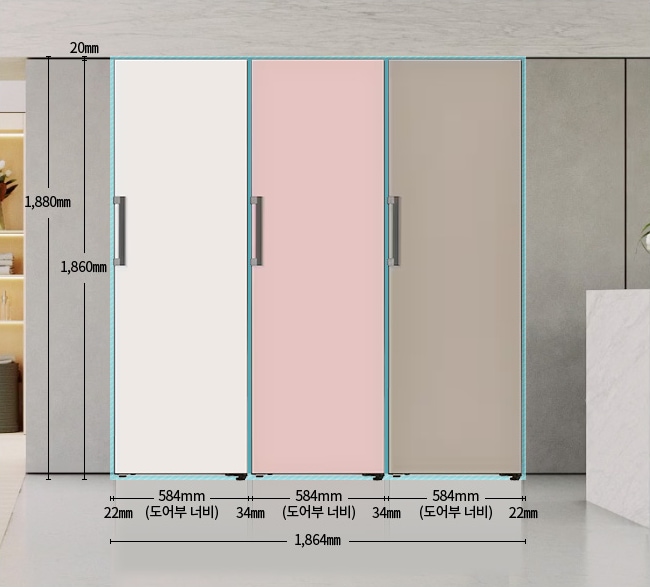

필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
- ※ 제품의 위치 및 도어 열림 방향과 관계 없이 제품간 간격은 동일하게 11mm로 설치가능합니다.

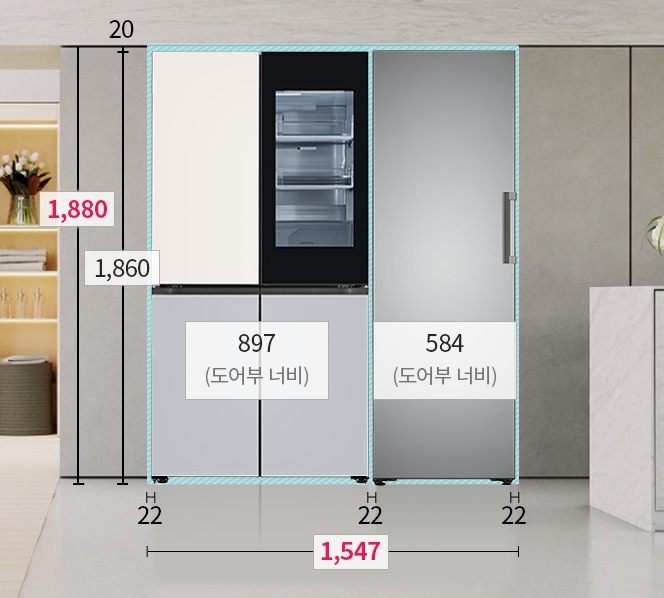

설치 유의사항

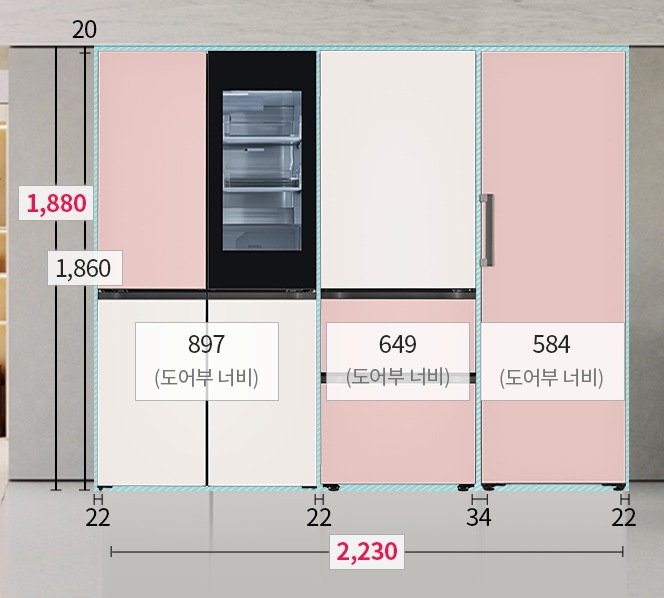

- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.

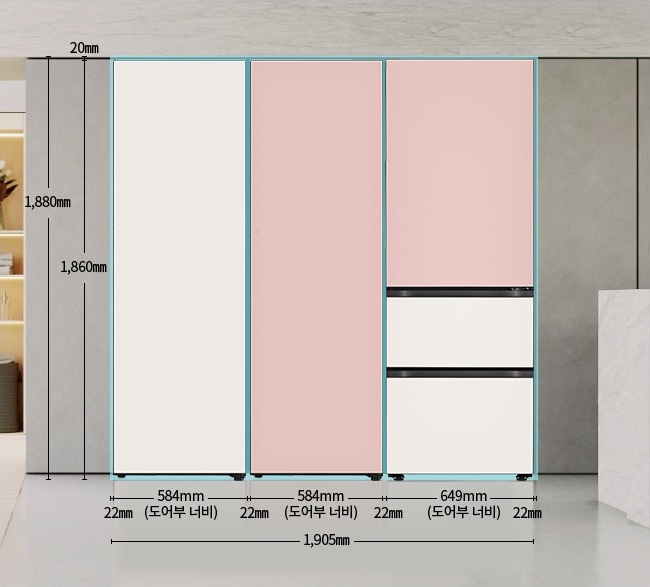

후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
- ※ 제품의 위치 및 도어 열림 방향과 관계 없이 제품간 간격은 동일하게 11mm로 설치가능합니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
- ※ 제품의 위치 및 도어 열림 방향과 관계 없이 제품간 간격은 동일하게 11mm로 설치가능합니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
- ※ 제품의 위치 및 도어 열림 방향과 관계 없이 제품간 간격은 동일하게 11mm로 설치가능합니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
- ※ 제품의 위치 및 도어 열림 방향과 관계 없이 제품간 간격은 동일하게 11mm로 설치가능합니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
- ※ 제품의 위치 및 도어 열림 방향과 관계 없이 제품간 간격은 동일하게 11mm로 설치가능합니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.

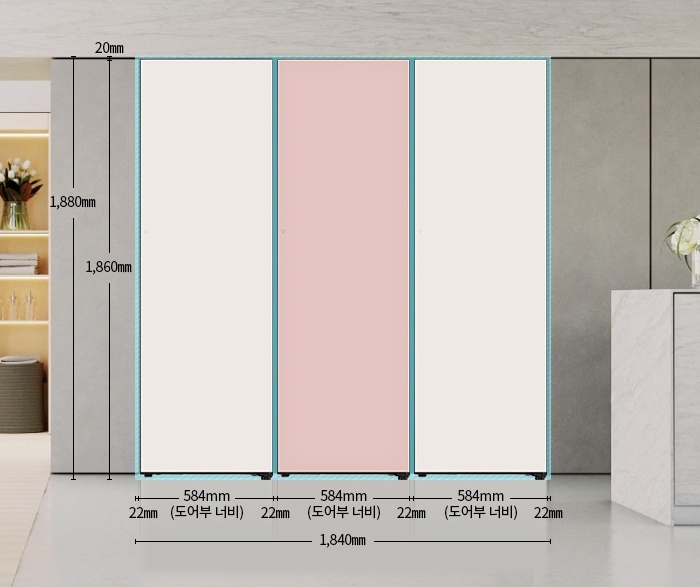

- ※ 제품의 위치 및 도어 열림 방향과 관계 없이 제품간 간격은 동일하게 11mm로 설치가능합니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.

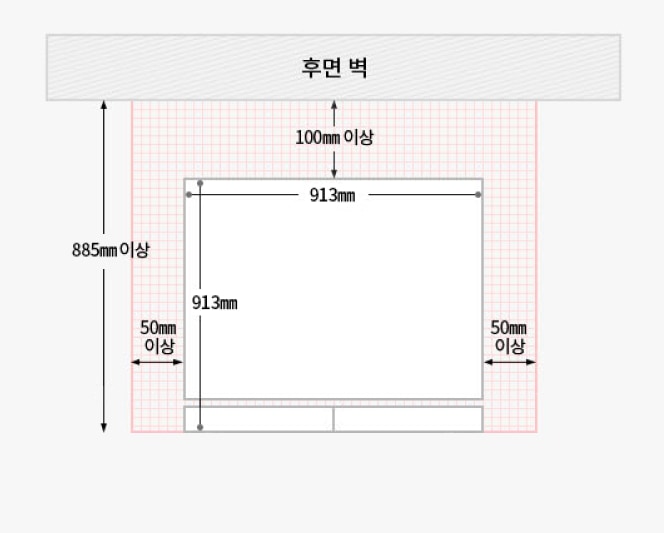

후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
- ※ 제품의 위치 및 도어 열림 방향과 관계 없이 제품간 간격은 동일하게 11mm로 설치가능합니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.

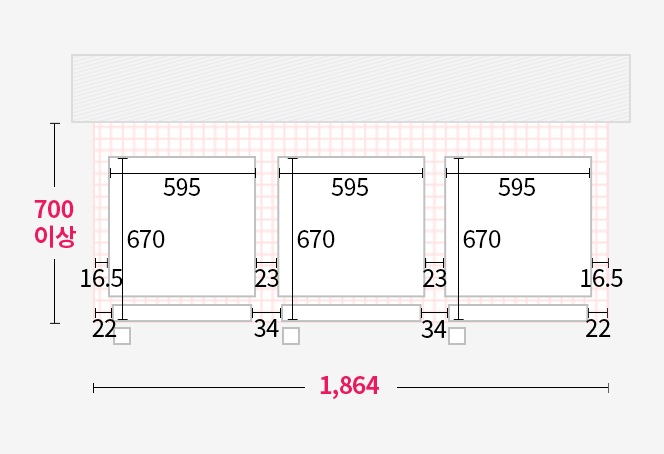

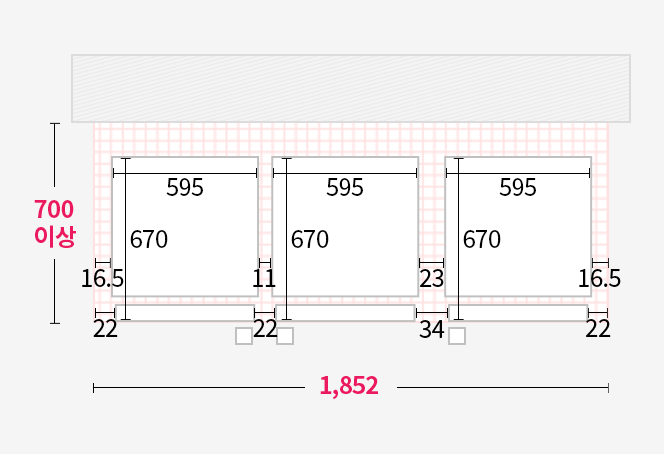

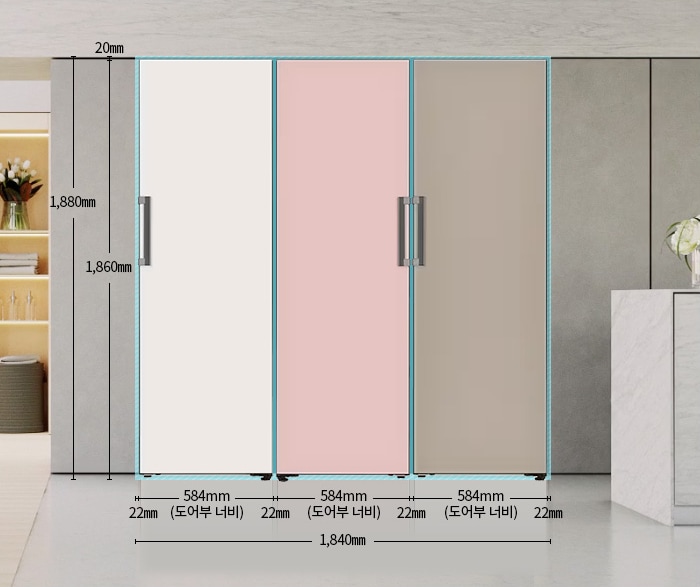

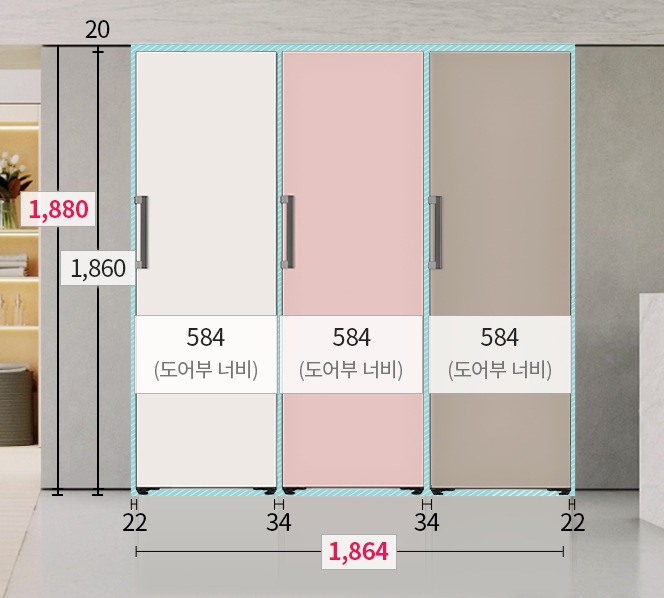

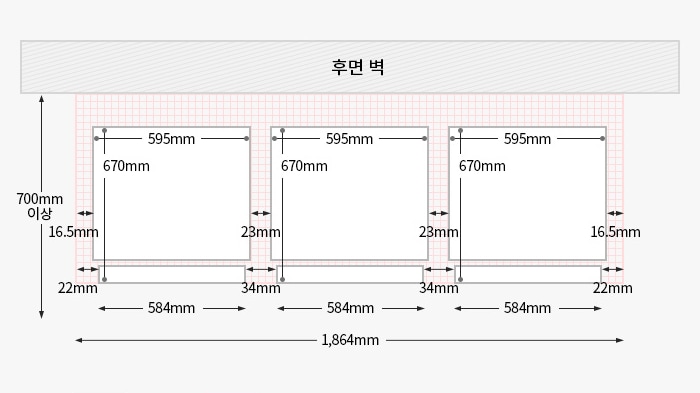

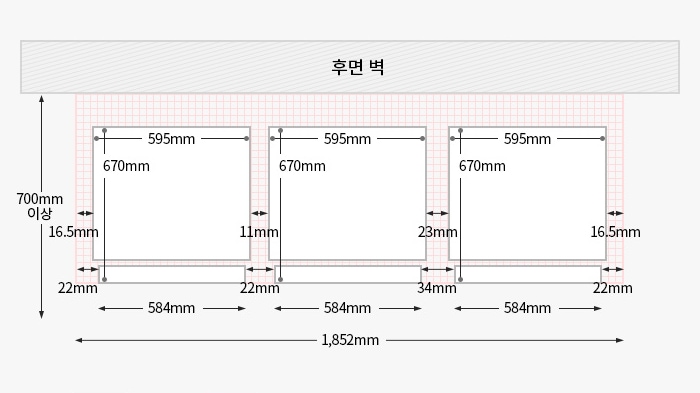

후면 벽

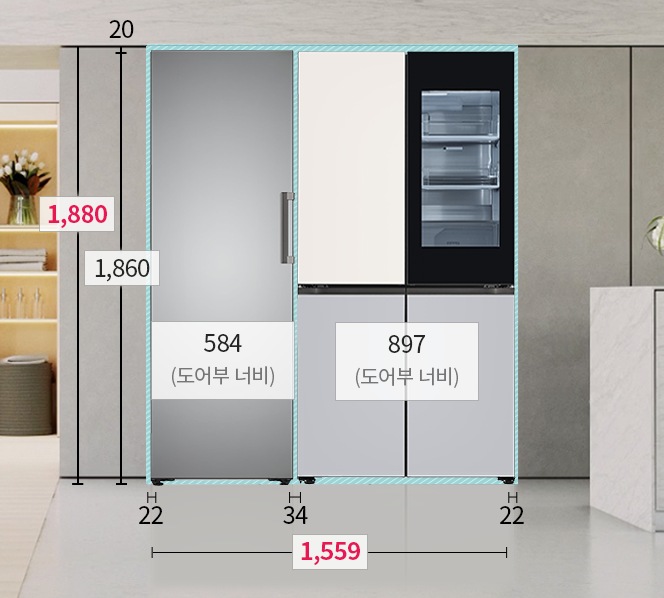

필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
- ※ 도어 핸들 방향(좌핸들/우핸들)에 따라 필요한 제품간 간격에 차이가 있습니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.

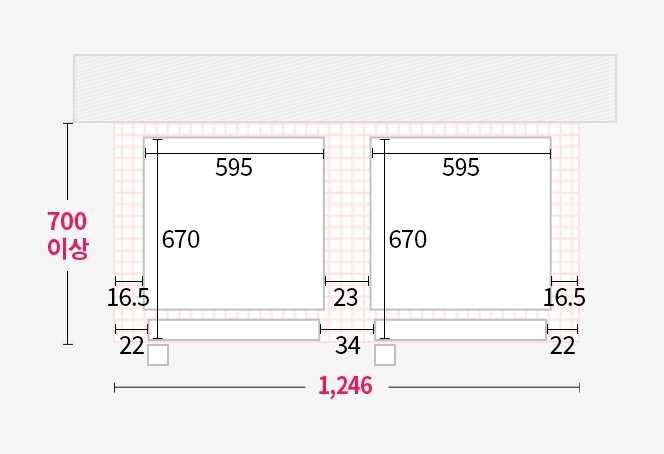

후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.

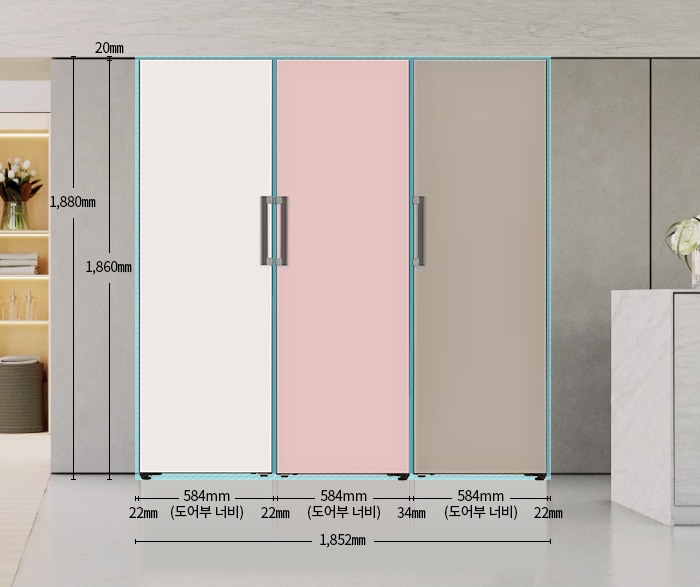

- ※ 도어 핸들 방향(좌핸들/우핸들)에 따라 필요한 제품간 간격에 차이가 있습니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
- ※ 도어 핸들 방향(좌핸들/우핸들)에 따라 필요한 제품간 간격에 차이가 있습니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 16.5mm 이상, 도어 측면과 가구장 사이 거리는 22mm 이상 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 11mm 필요합니다. 단, 컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다. (총 23mm)
- 세트(페어) 설치 후 단독 설치를 희망하거나 제품 구성을 변경할 경우, 측면부의 잔여물(마감재)이 남을 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷)
실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
(상단 VIEW 제품의
넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 상냉장하냉동 및
김치냉장고 제품의 깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.

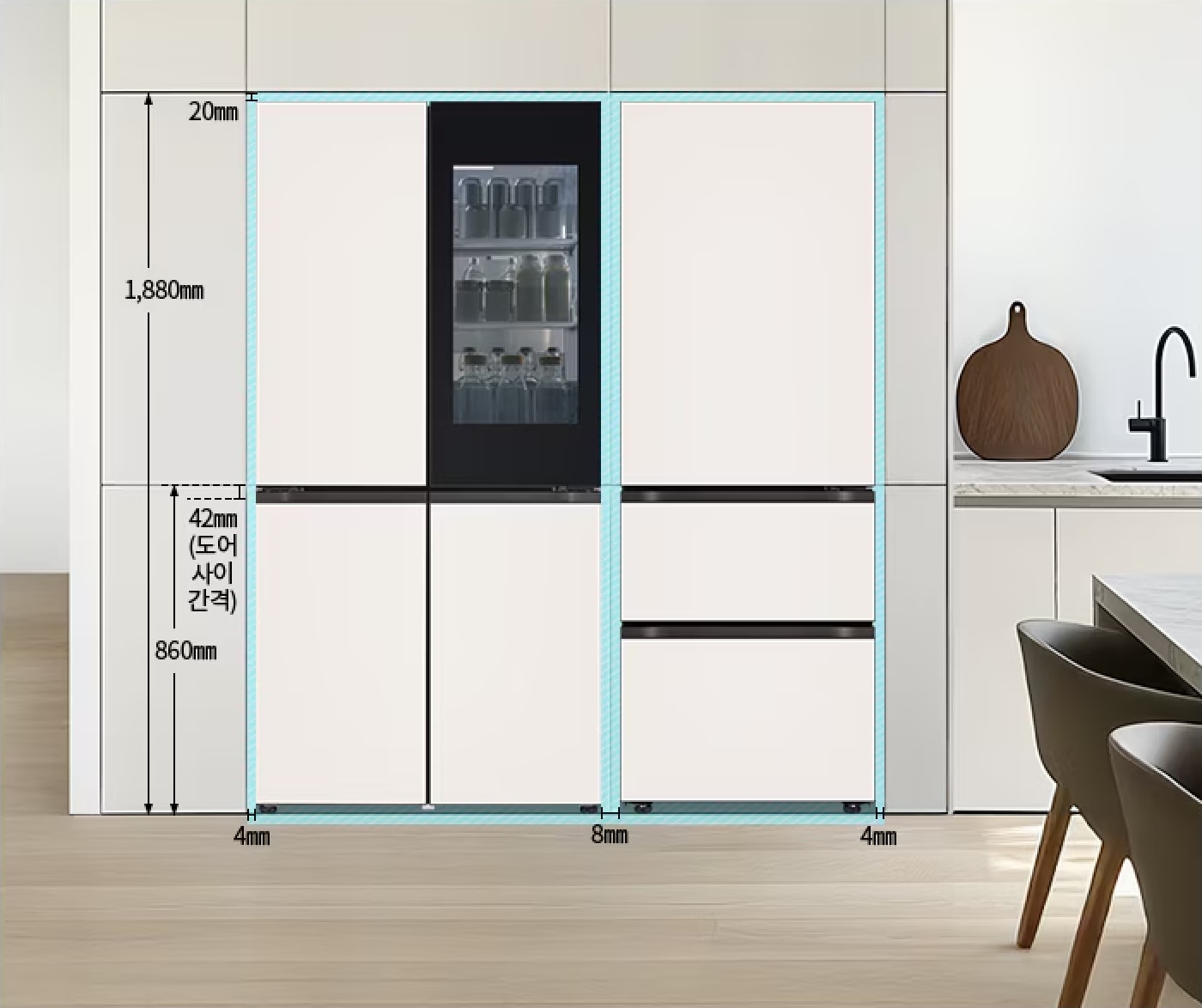

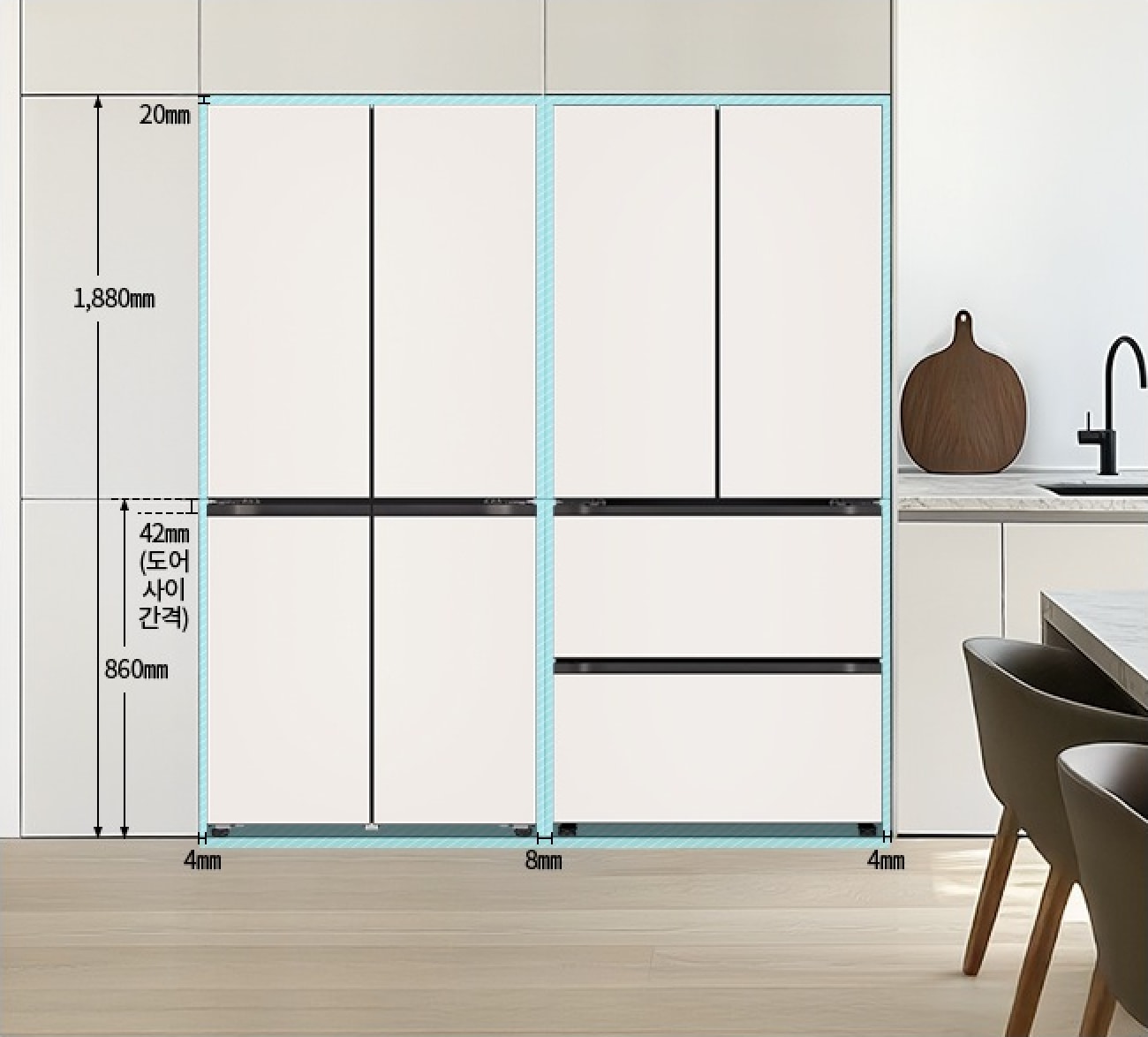

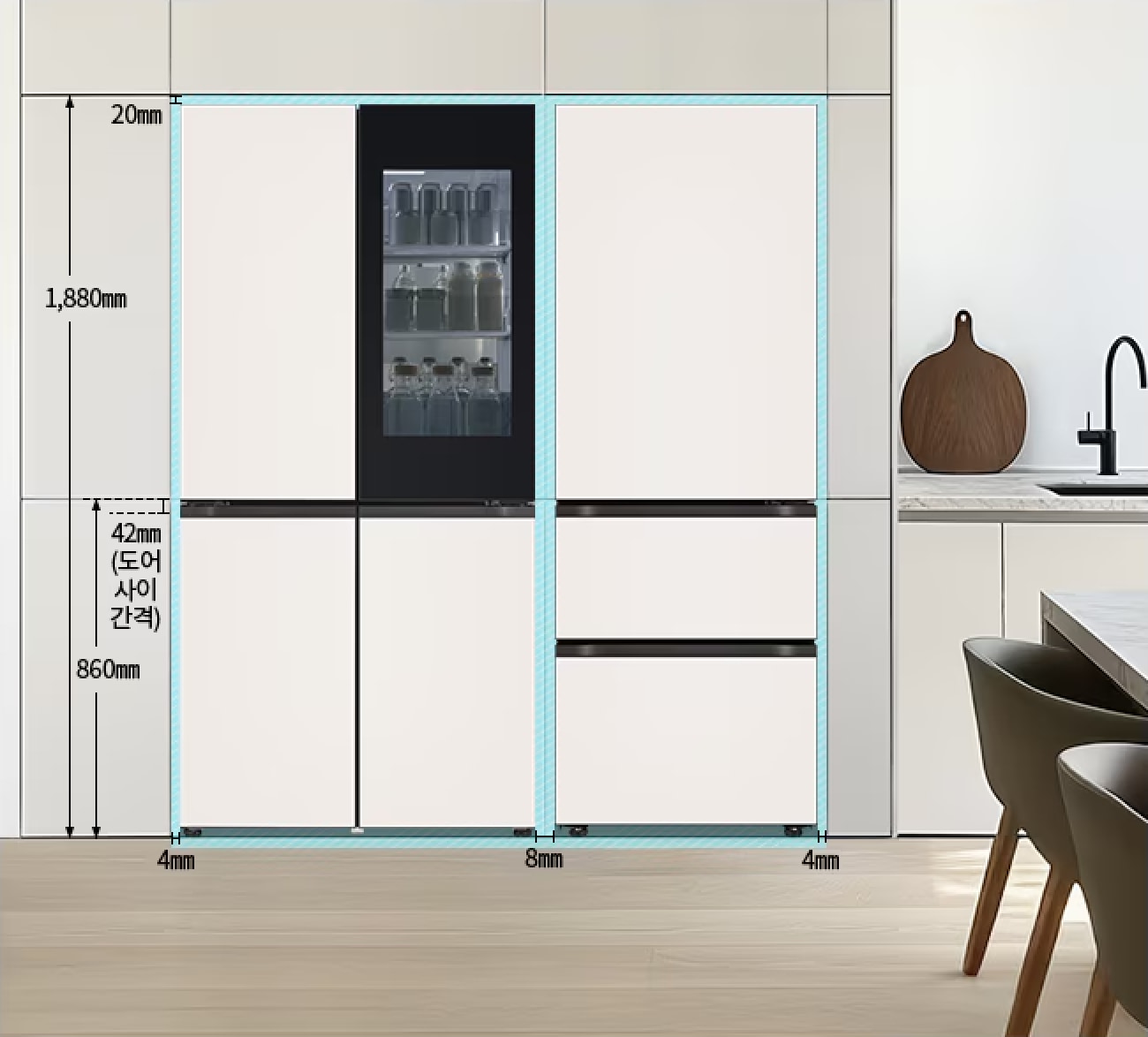

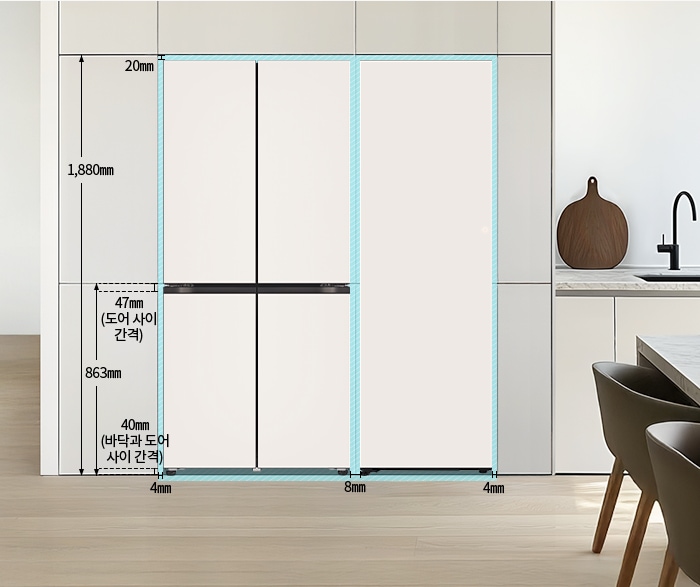

Fit & Max 냉장고 설치 내용 시작

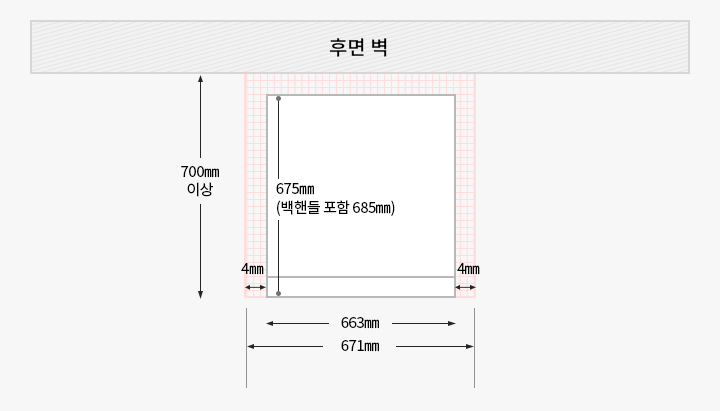

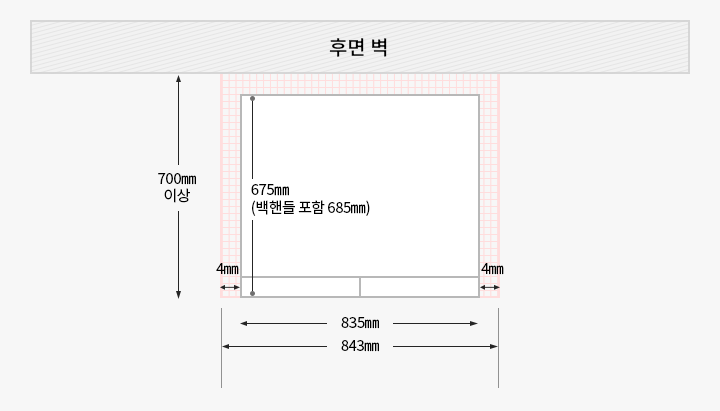

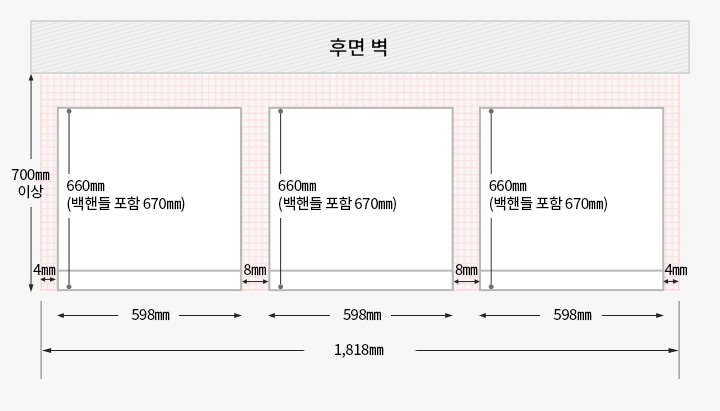

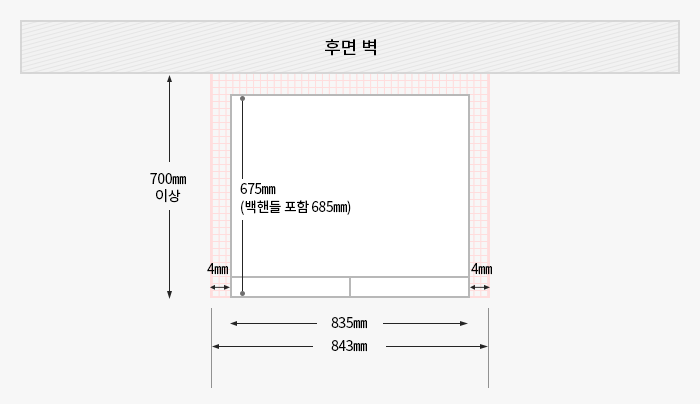

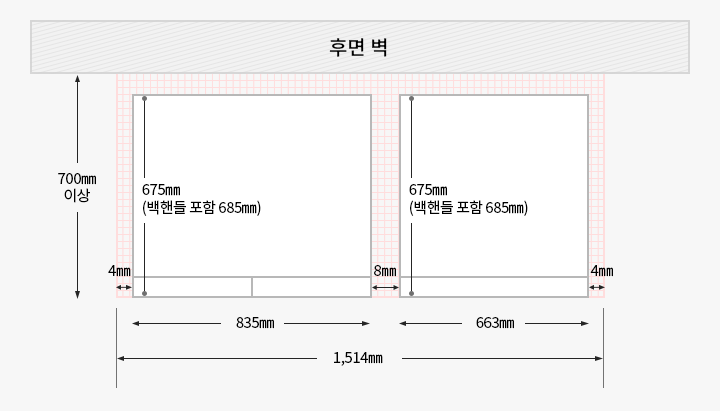

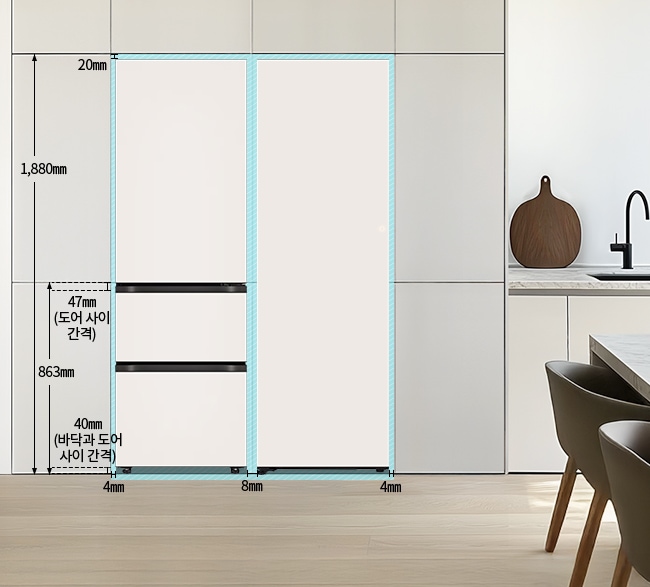

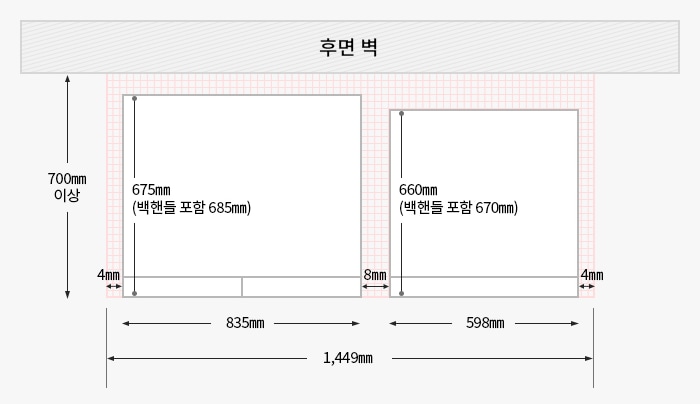

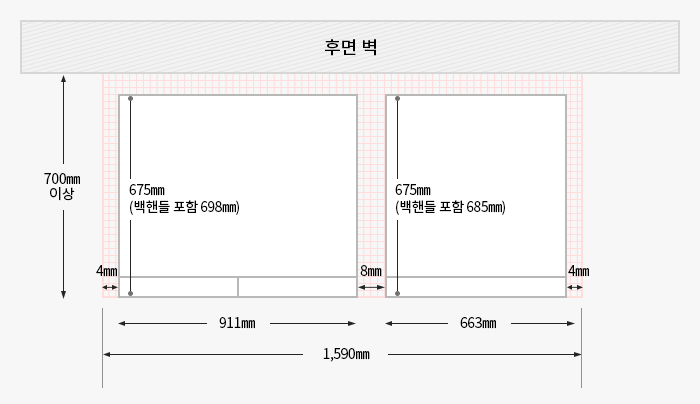

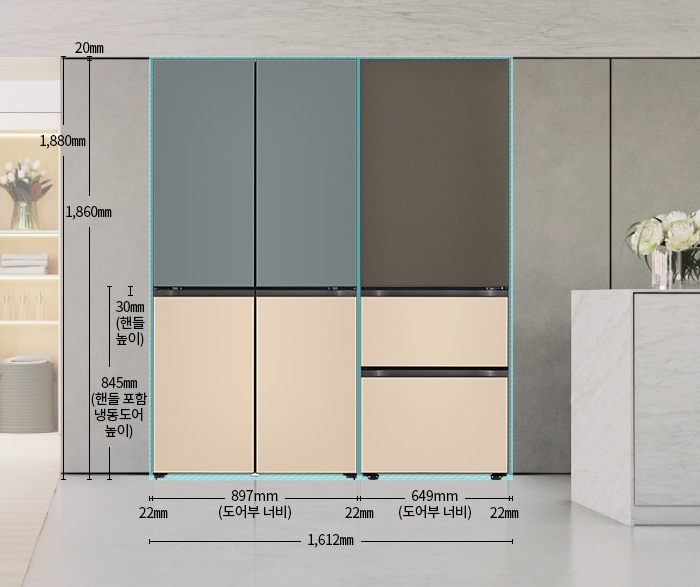

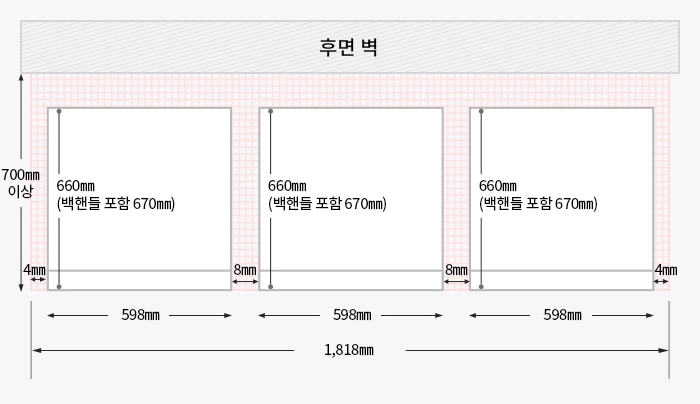

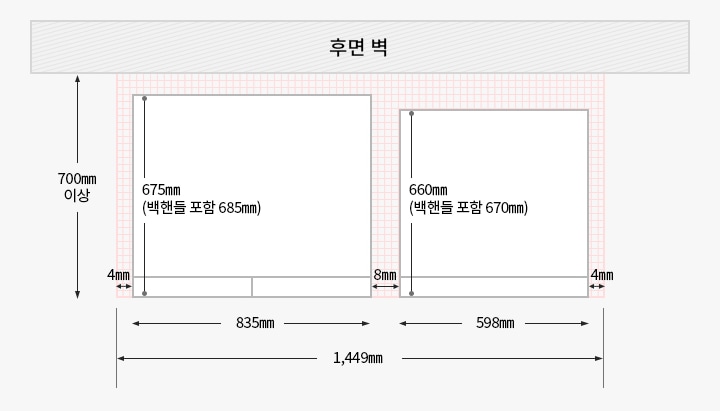

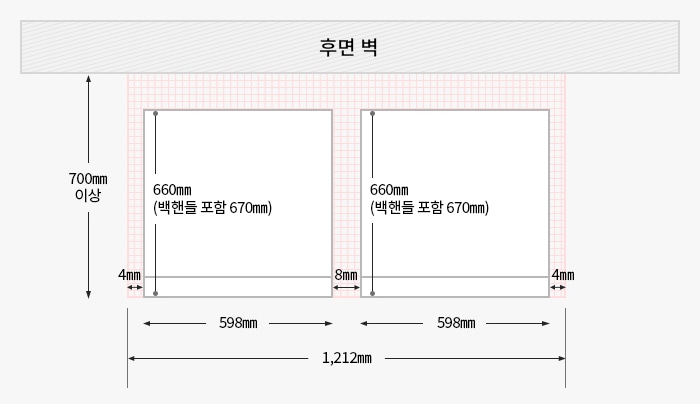

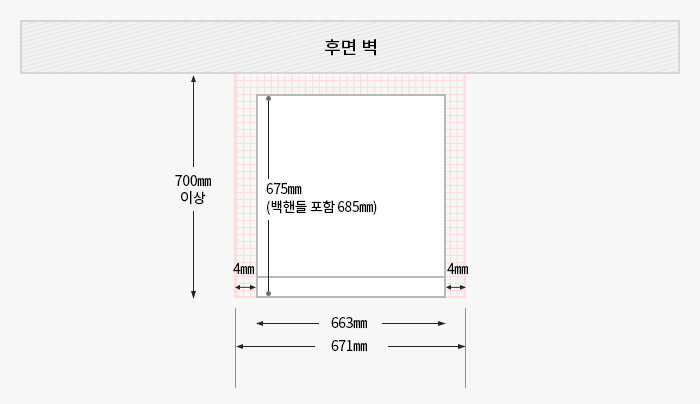

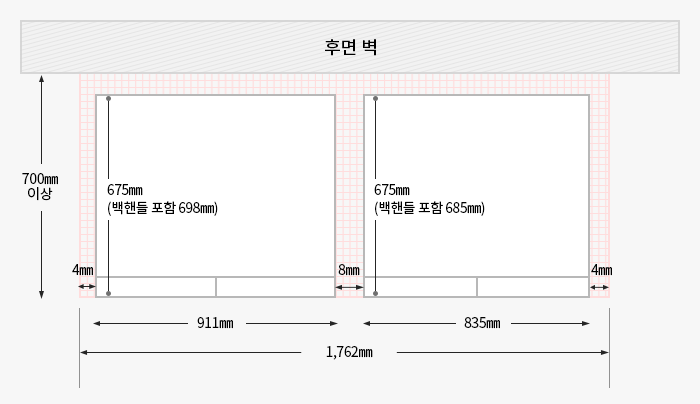

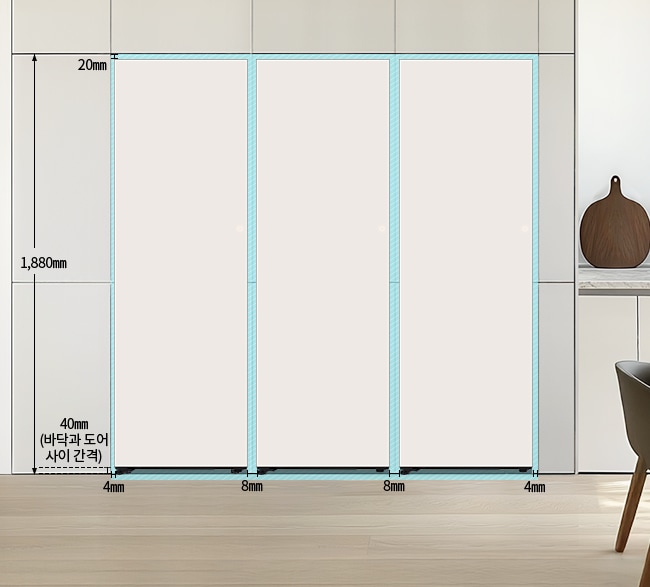

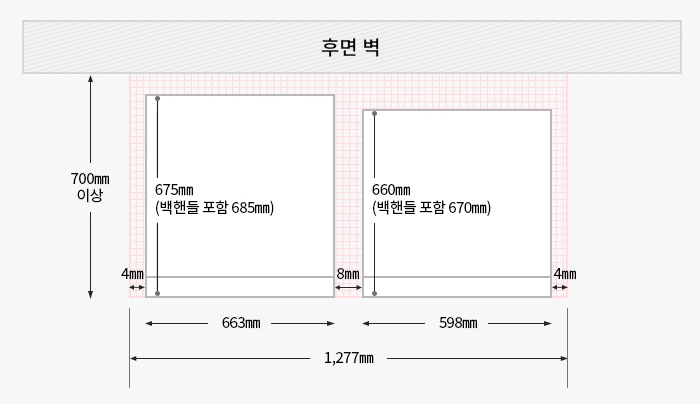

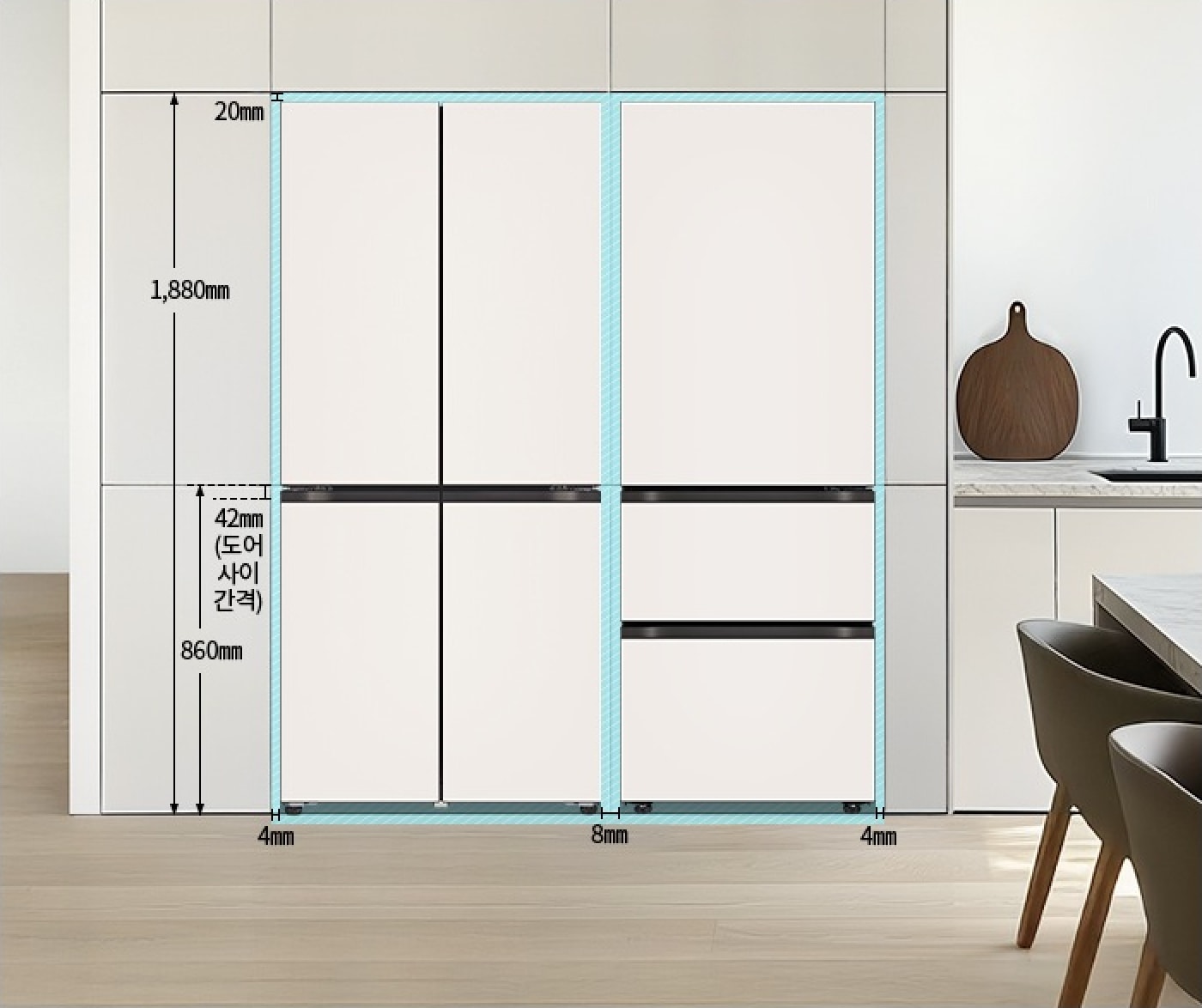

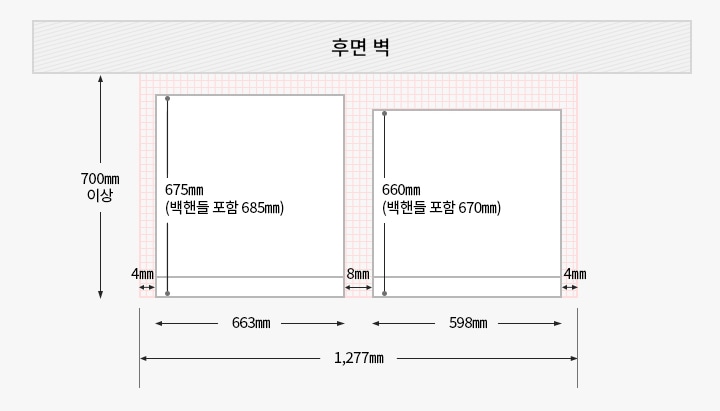

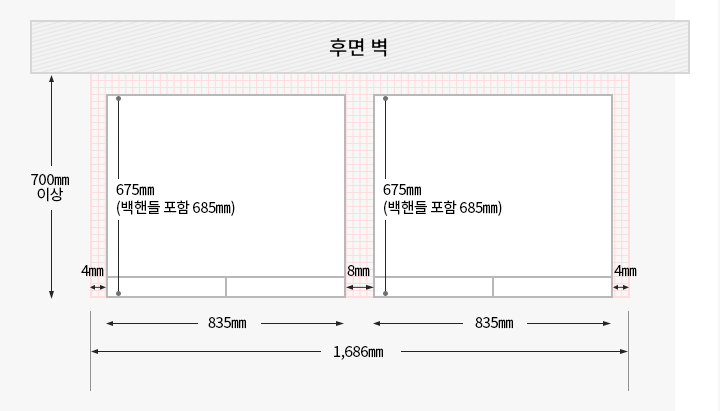

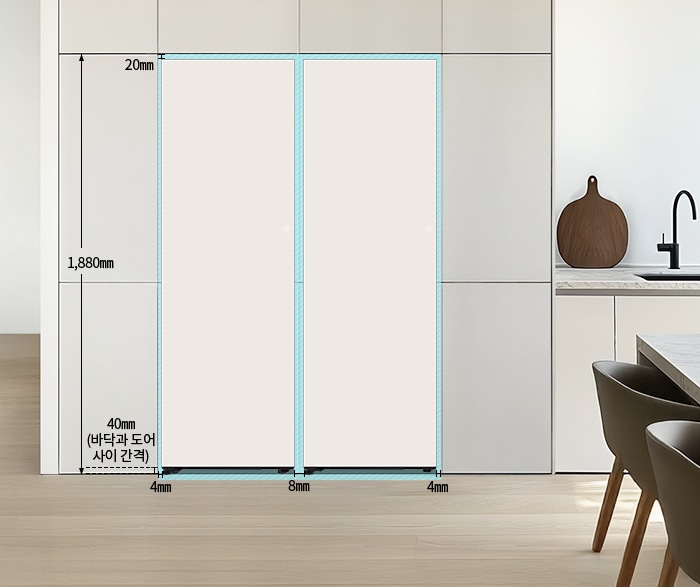

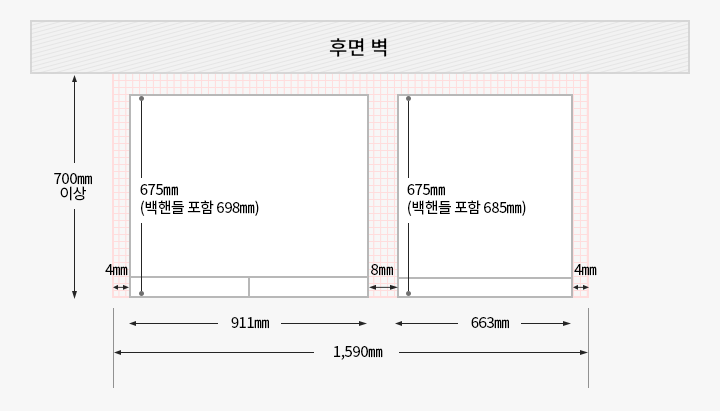

후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항

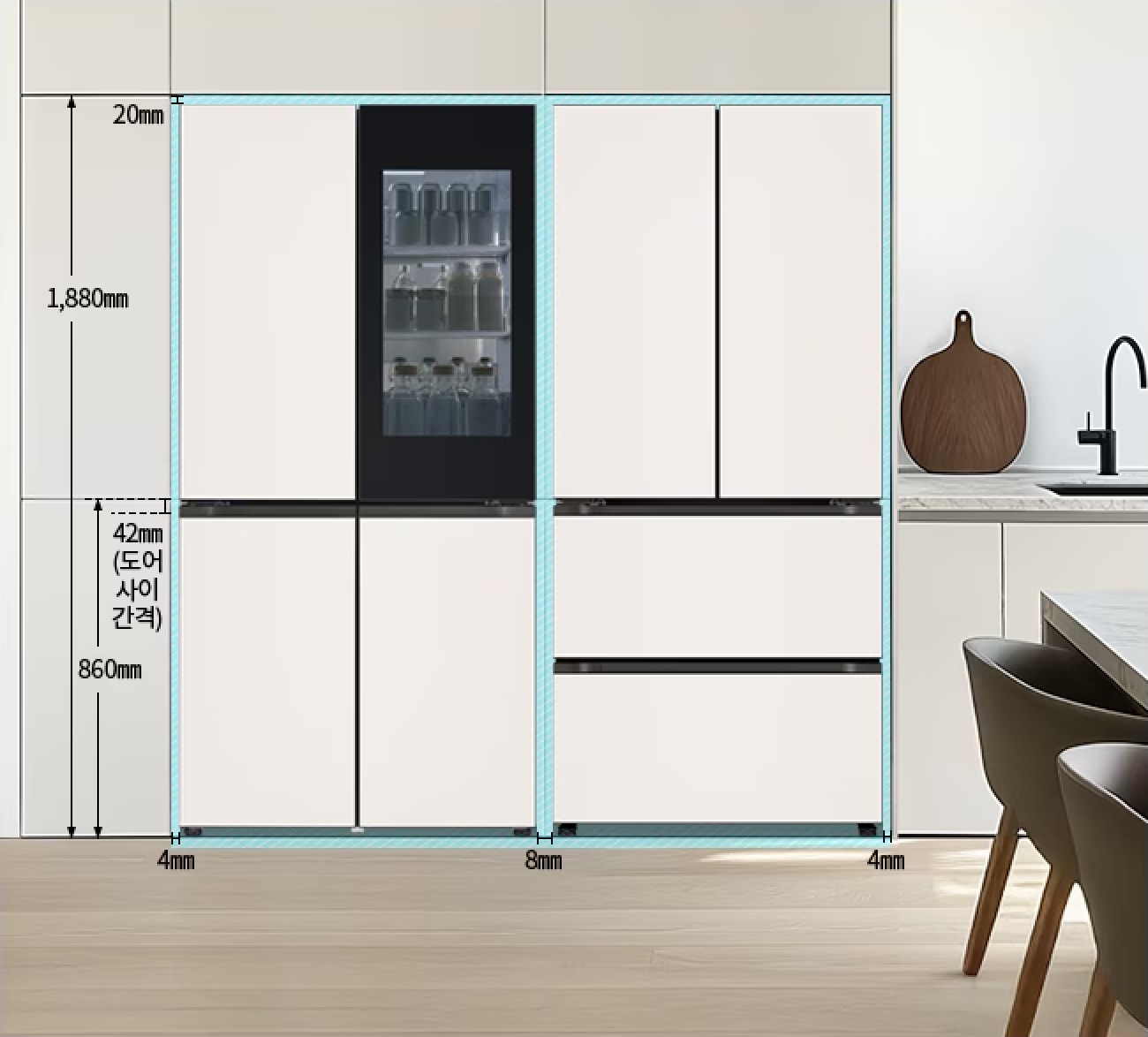

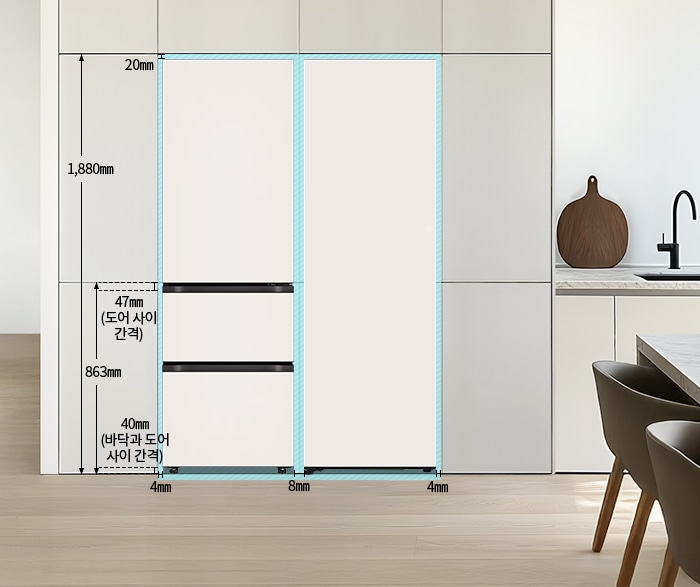

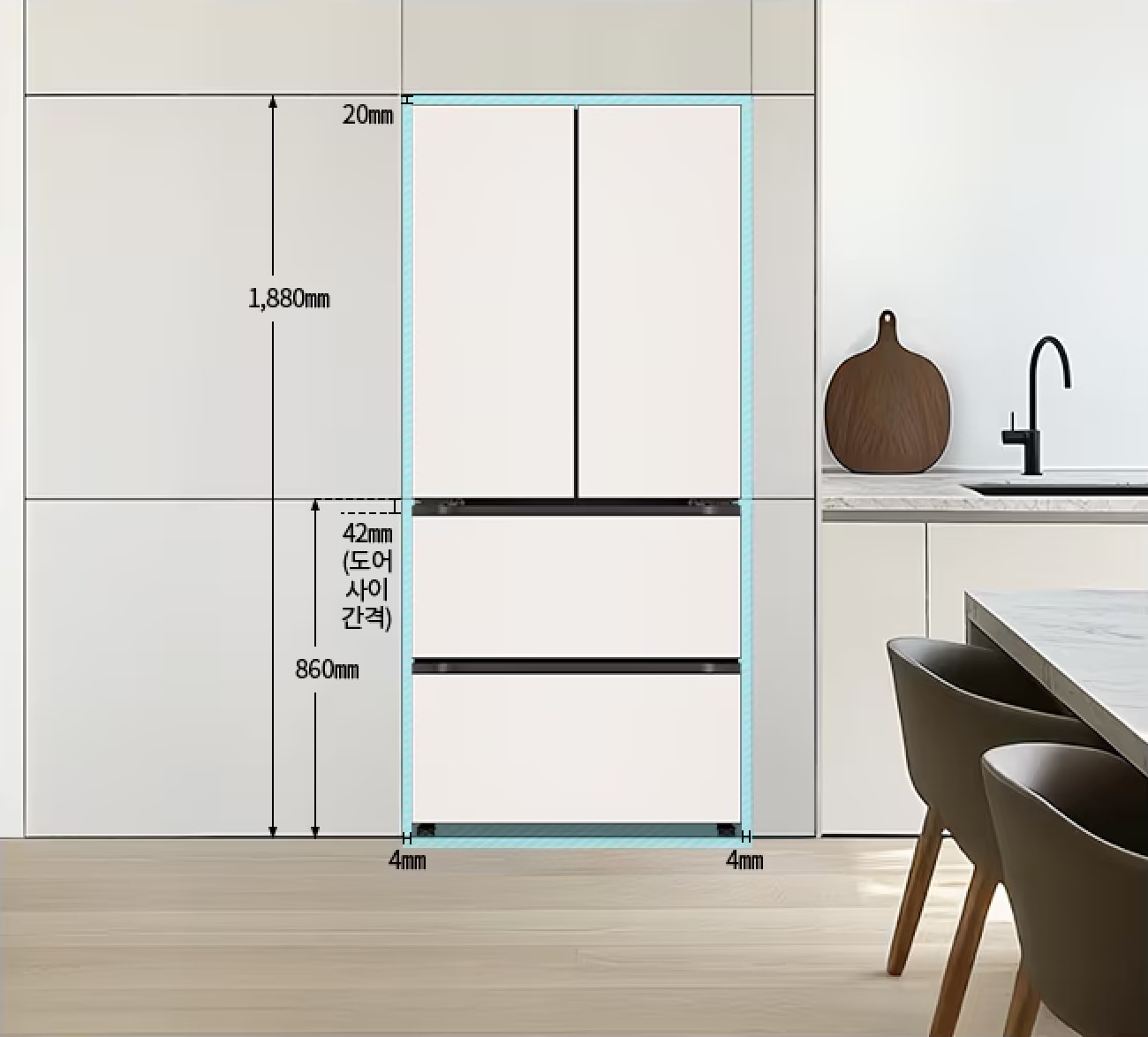

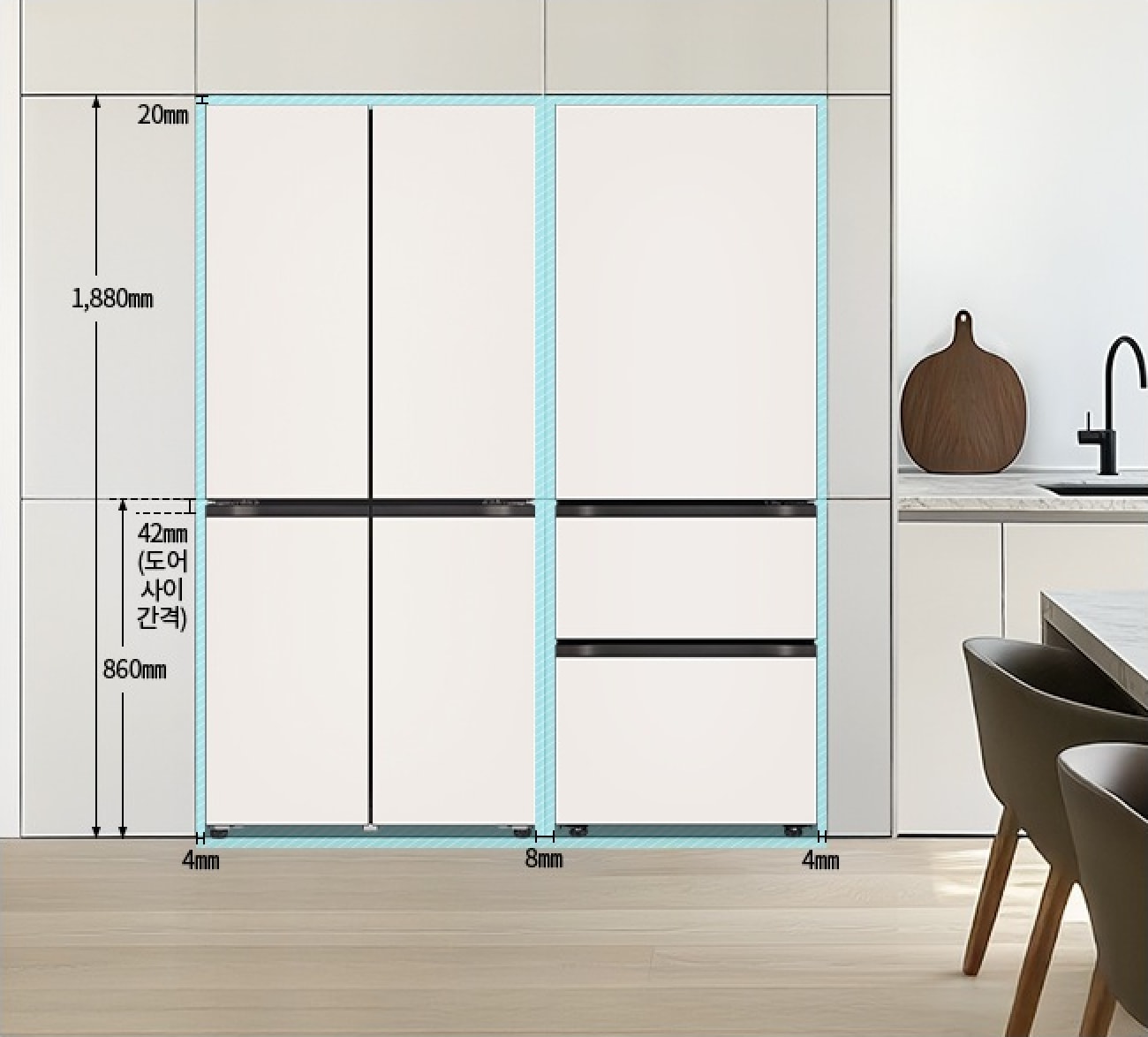

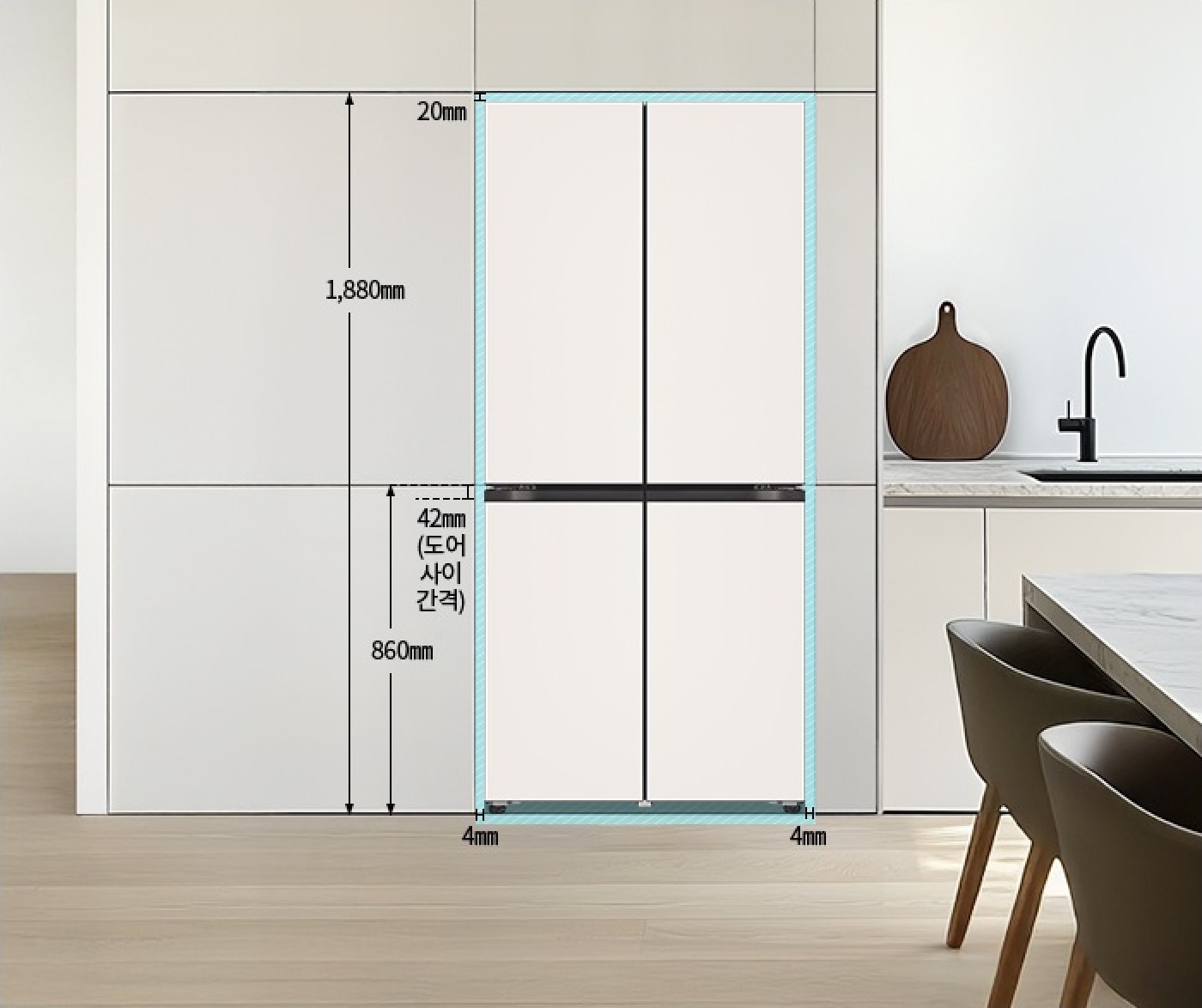

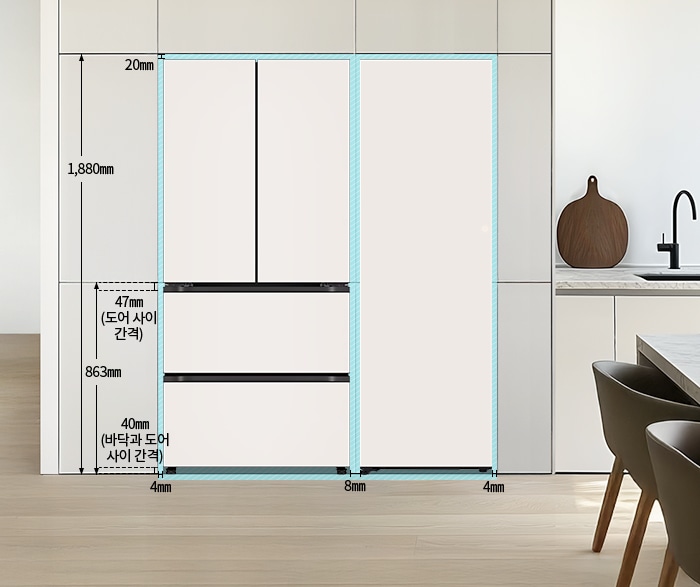

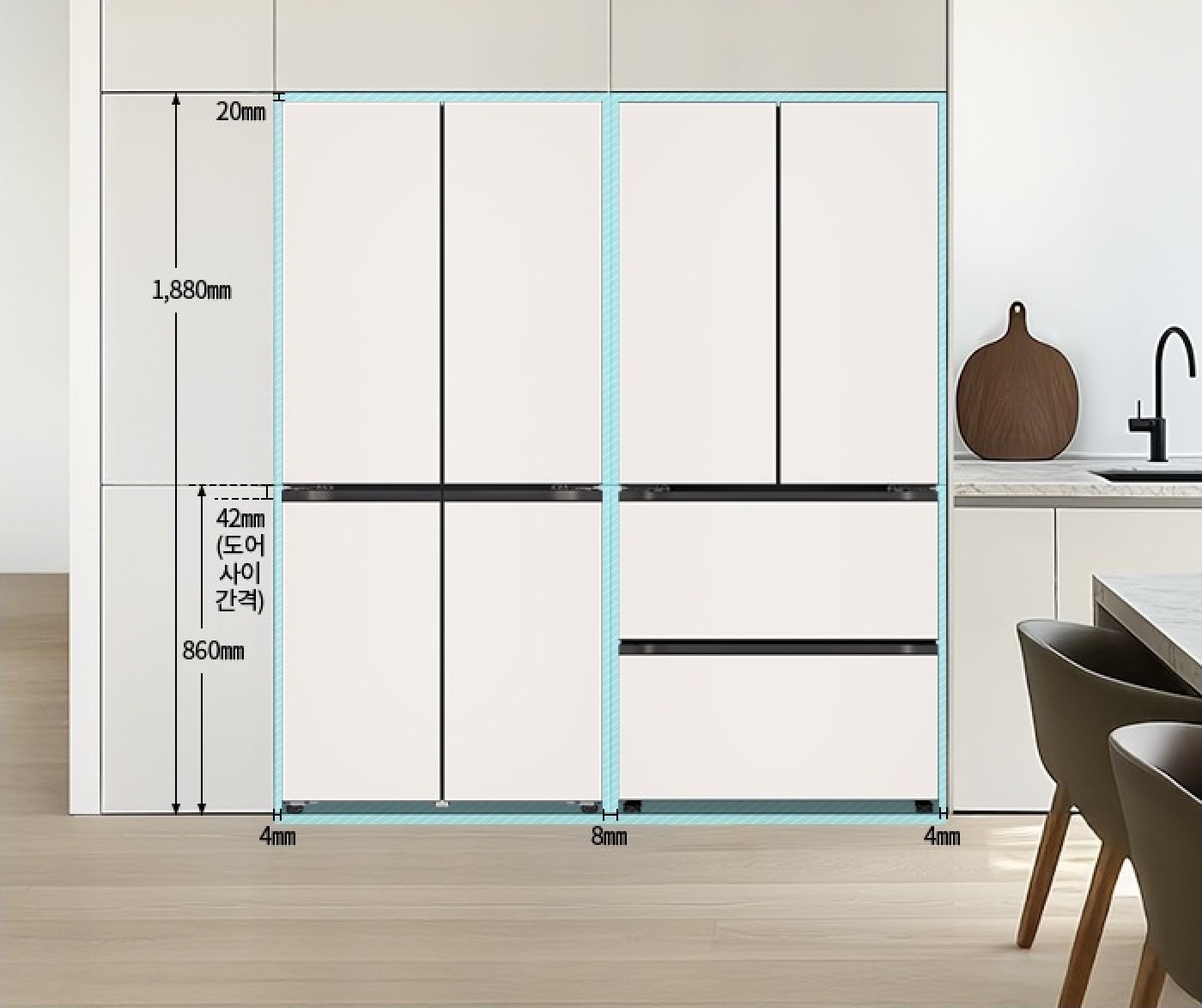

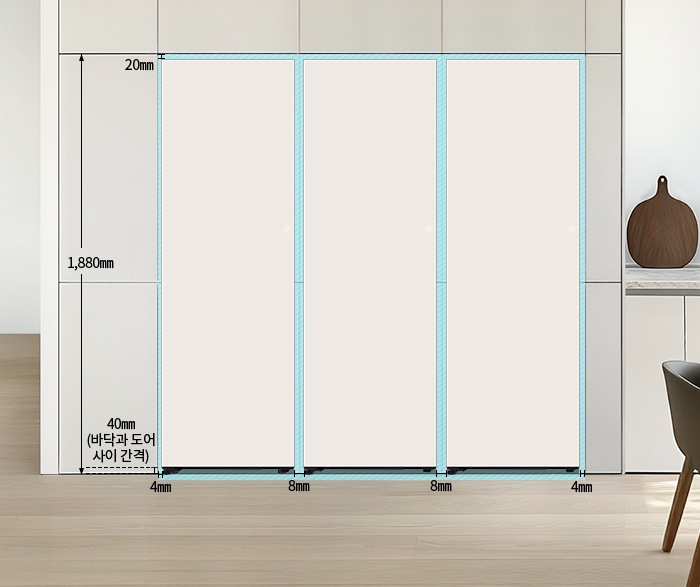

- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.

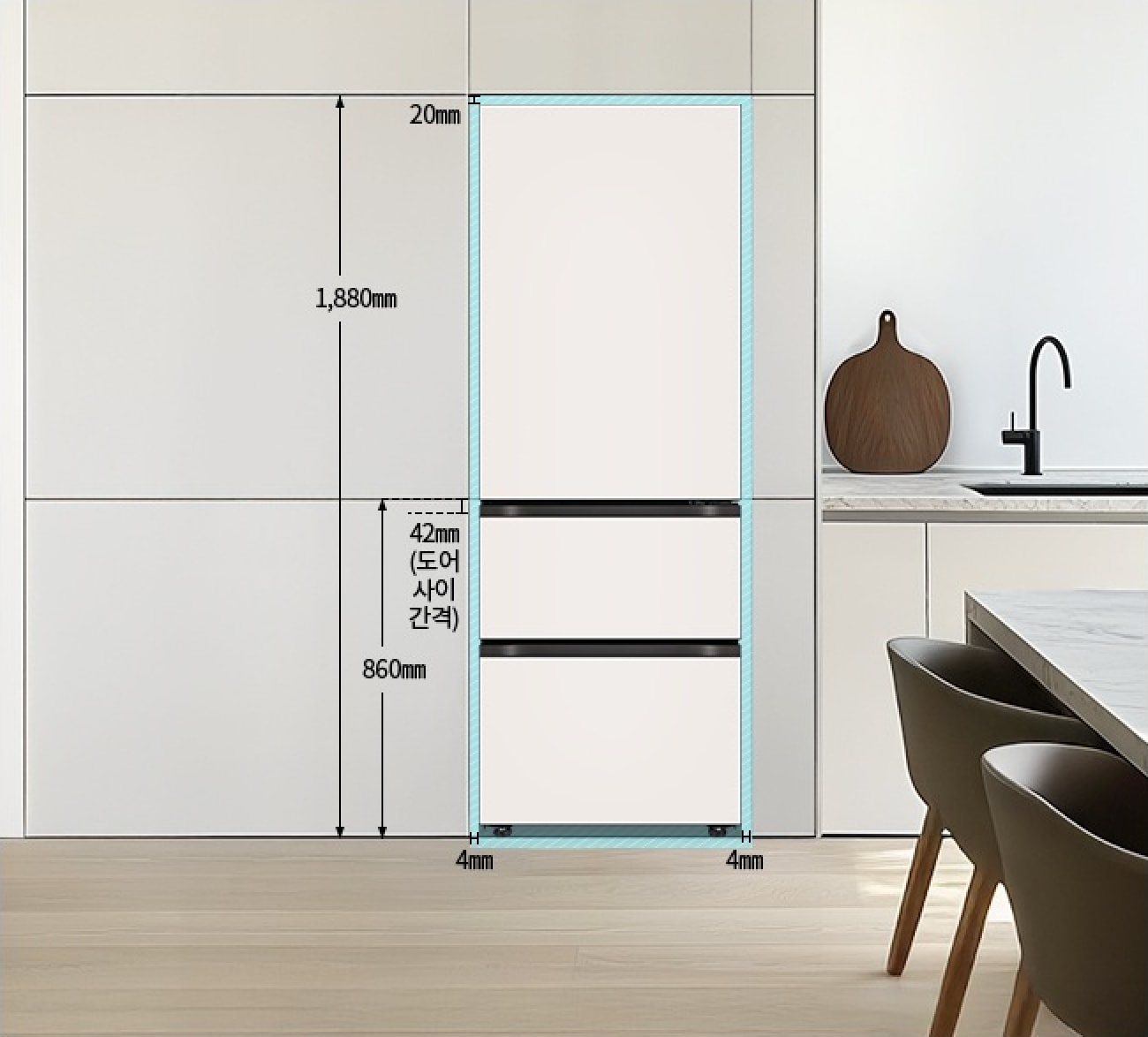

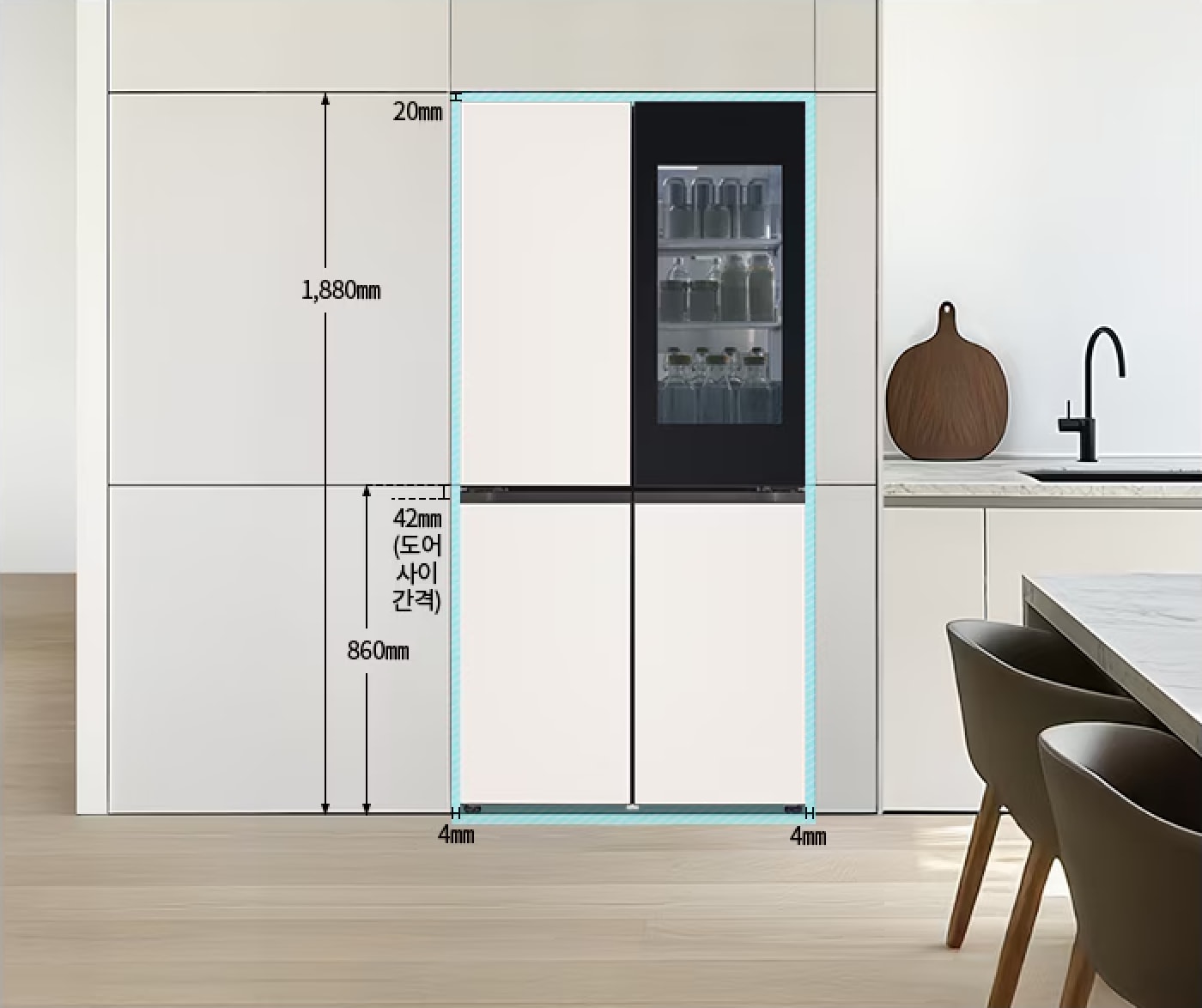

- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
-
Fit & Max
상냉장 600L +
Fit & Max 김치 400L -
Fit & Max
상냉장 600L +
Fit & Max 김치 300L -
Fit & Max
상냉장 500L +
Fit & Max 김치 400L -
Fit & Max
상냉장 500L +
Fit & Max 김치 300L
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
-
Fit & Max
상냉장 500L +
Fit & Max 컨버터블 -
Fit & Max
김치 400L +
Fit & Max 컨버터블 -
Fit & Max
김치 300L +
Fit & Max 컨버터블 -
Fit & Max 컨버터블 +
Fit & Max 컨버터블 -
Fit & Max 컨버터블 +
Fit & Max 컨버터블 +
Fit & Max 컨버터블
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간
- ※ 위 이미지에 표시된 제품의 사이즈는 설치에 영향을 주지 않는 일부 돌출된 부분(방열판 커버, 후면 운반 핸들)을 제외한 규격입니다.
설치 유의사항
- 가구장 설치 시 설치공간의 높이는 최소 1,880mm, 깊이는 최소 700mm이상 필요합니다.
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장의 사이의 공간은 4mm 이상 필요하며, 이를 위한 설치 액세서리(페어설치키트) 구매가 필요합니다.
- 냉장고 좌우 간격을 4mm 이상 확보하지 않을 경우 도어가 원활하게 여닫히지 않을 수 있습니다.
- Fit & Max 제품 1대를 최소 간격(4mm) 가구장에 단독 설치 시, 사전에 단독설치가이드를 확인 하시기 바라며 반드시 단독설치키트 (OC-KIT6) 구매가 필요합니다.
- 세트(페어) 설치 시 제품 본체 간격은 4mm
필요합니다. 단,
컨버터블 패키지의 도어 핸들이 제품 사이에 위치하는 경우에는 추가로 12mm의 공간이 더 필요합니다.
(상단 VIEW 제품의 넓이는 양측면에 돌출된 방열판 커버(각 2~3mm)를 제외한 사이즈 입니다. 상단
VIEW 제품의
깊이는 후면부에 돌출된 운반핸들(약 20mm)를 제외한 사이즈 입니다.)
- 제품 조합에 따른 설치 액세서리(설치키트)가 반드시 필요합니다.
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
후면 벽
필요공간

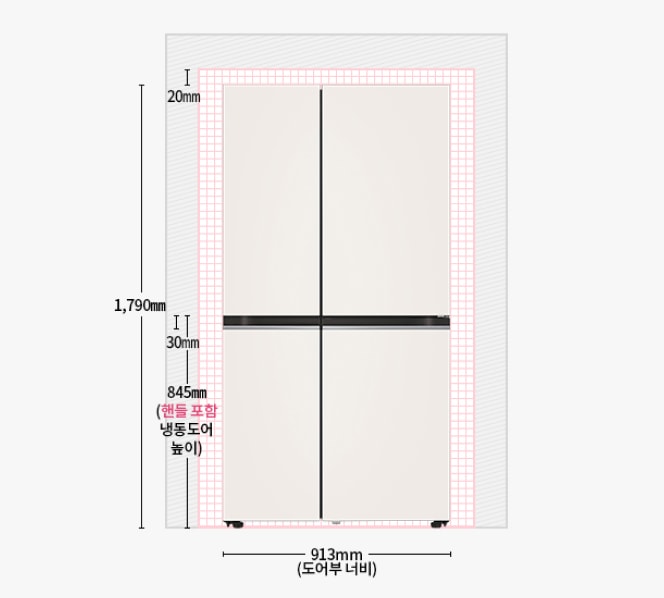

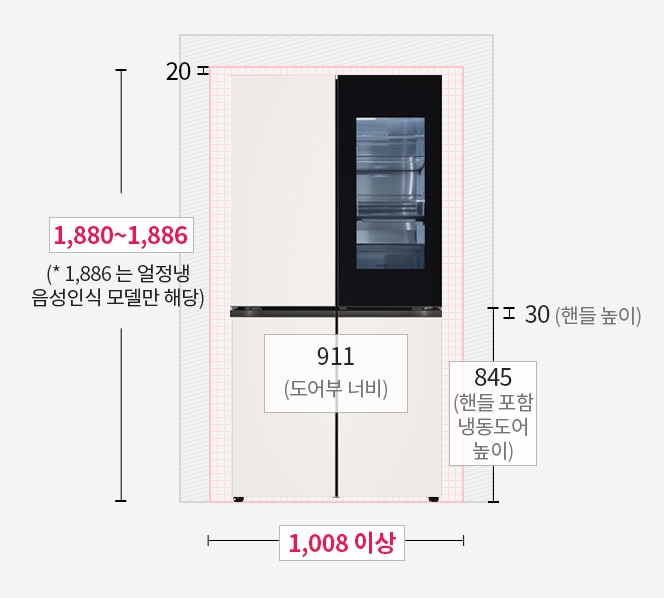

설치 유의사항
- 해당 설치 기준은 제품 본체가 가구장 측면과 일치된 상태로 도어 전체가 가구장 보다 전면 돌출되어 설치했을 때의 조건입니다.
- 위 프리스탠딩 제품은 다른 제품과 페어(세트)설치가 불가합니다.
- 가구장 설치 시 설치공간의 높이는 최소1,880mm, 깊이는최소 885mm 이상이 필요합니다. (※ 오브제컬렉션 얼음정수기냉장고 음성인식 모델의 경우 높이가 1,886mm입니다.)
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장 사이의 공간은 50mm이상 본체 후면부와 벽면과의 거리는 100mm이상 필요합니다.
- 냉동실 도어 높이는 수평 조절을 위한 높이조절 너트로 인해 핸들 포함 845~853mm까지 높이가 다를 수 있으며, 실사용 환경에서는 달라질 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷) 실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
- (상단 VIEW 제품의 너비 길이는 양측면에 돌출된 방열판커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 제품의 깊이는 후면부에 돌출된 운반 핸들(약 20mm)를 제외한 사이즈 입니다.)
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
- 본 가이드는 무드업 820L대 제품에는 해당되지 않습니다.
800L대 냉장고 옆에도 김치냉장고와
컨버터블 냉장고 세트로 설치가능한가요?
세트(페어) 설치는 불가능합니다.
후면 벽
필요공간
설치 유의사항
- 해당 설치 기준은 제품 본체가 가구장 측면과 일치된 상태로 도어 전체가 가구장 보다 전면 돌출되어 설치했을 때의 조건입니다.
- 위 프리스탠딩 제품은 다른 제품과 페어(세트)설치가 불가합니다.
- 가구장 설치 시 설치공간의 높이는 최소1,880mm, 깊이는최소 885mm 이상이 필요합니다. (※ 오브제컬렉션 얼음정수기냉장고 음성인식 모델의 경우 높이가 1,886mm입니다.)
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장 사이의 공간은 50mm이상 본체 후면부와 벽면과의 거리는 100mm이상 필요합니다.
- 냉동실 도어 높이는 수평 조절을 위한 높이조절 너트로 인해 핸들 포함 845~853mm까지 높이가 다를 수 있으며, 실사용 환경에서는 달라질 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷) 실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
- (상단 VIEW 제품의 너비 길이는 양측면에 돌출된 방열판커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 제품의 깊이는 후면부에 돌출된 운반 핸들(약 20mm)를 제외한 사이즈 입니다.)
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
800L대 냉장고 옆에도 김치냉장고와
컨버터블 냉장고 세트로 설치가능한가요?
세트(페어) 설치는 불가능합니다.
후면 벽
필요공간
설치 유의사항
- 해당 설치 기준은 제품 본체가 가구장 측면과 일치된 상태로 도어 전체가 가구장 보다 전면 돌출되어 설치했을 때의 조건입니다.
- 위 프리스탠딩 제품은 다른 제품과 페어(세트)설치가 불가합니다.
- 가구장 설치 시 설치공간의 높이는 최소1,880mm, 깊이는최소 885mm 이상이 필요합니다. (※ 오브제컬렉션 얼음정수기냉장고 음성인식 모델의 경우 높이가 1,886mm입니다.)
- 제품 도어 상단과 가구장 사이의 공간은 20mm 이상 필요합니다.
- 제품 본체 측면과 가구장 사이의 공간은 50mm이상 본체 후면부와 벽면과의 거리는 100mm이상 필요합니다.
- 냉동실 도어 높이는 수평 조절을 위한 높이조절 너트로 인해 핸들 포함 845~853mm까지 높이가 다를 수 있으며, 실사용 환경에서는 달라질 수 있습니다.
- 상기 설치가이드의 제품 치수는 제품 본체(캐비넷) 실측 기준입니다. 제품 라벨에 부착된 최외곽 기준 치수와 차이가 있습니다.
- (상단 VIEW 제품의 너비 길이는 양측면에 돌출된 방열판커버(각 2~3mm)를 제외한 사이즈 입니다. 상단 VIEW 제품의 깊이는 후면부에 돌출된 운반 핸들(약 20mm)를 제외한 사이즈 입니다.)
- 본 가이드는 원활한 설치를 돕기 위한 가이드로서, 실제 설치 환경 (수평 등)에 따라 달라질 수 있습니다.
800L대 냉장고 옆에도 김치냉장고와
컨버터블 냉장고 세트로 설치가능한가요?
세트(페어) 설치는 불가능합니다.

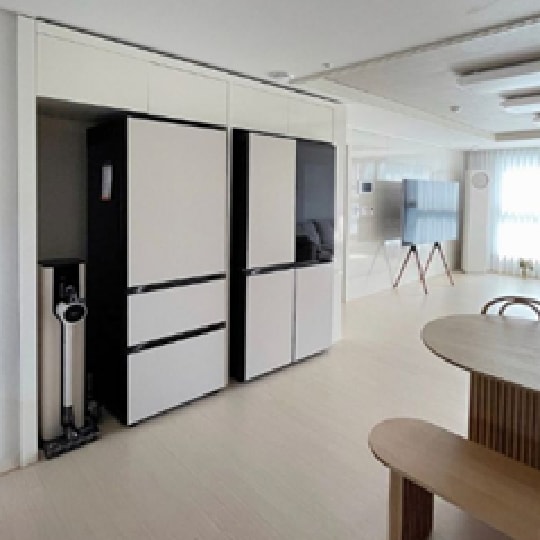

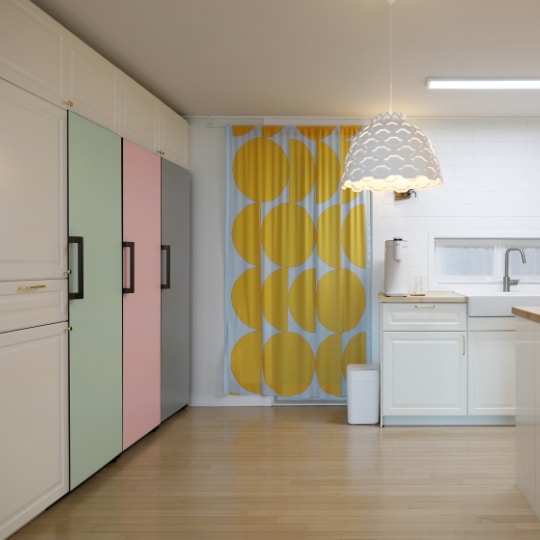

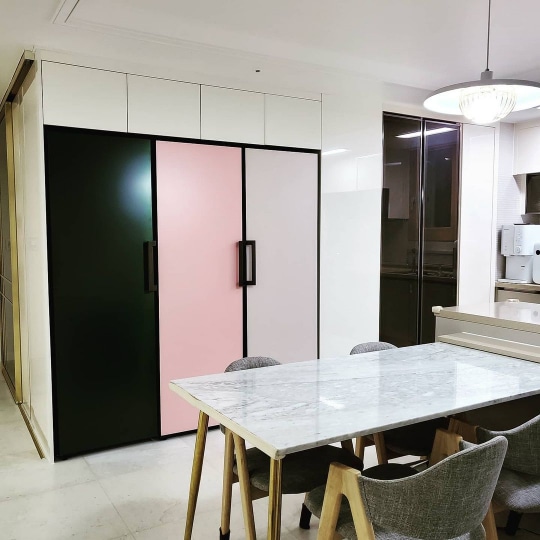

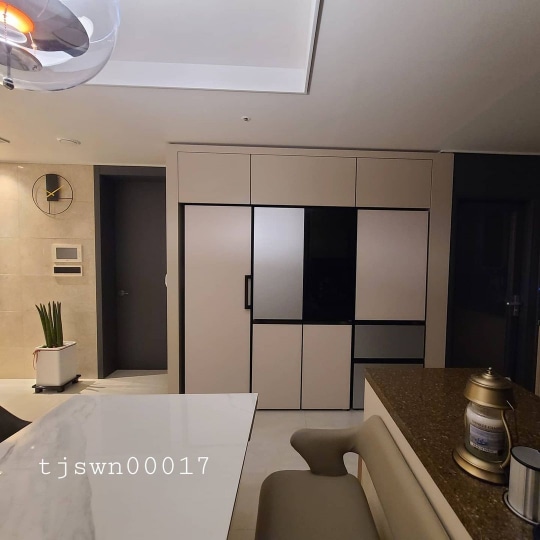

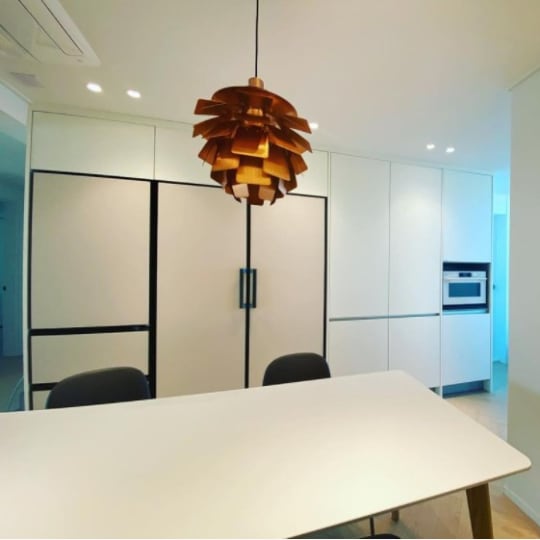

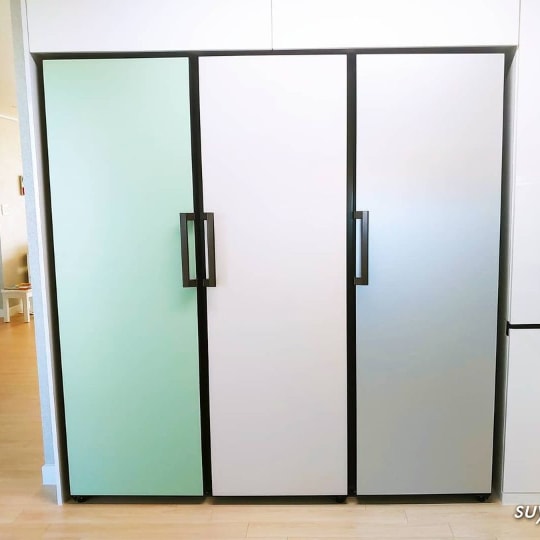

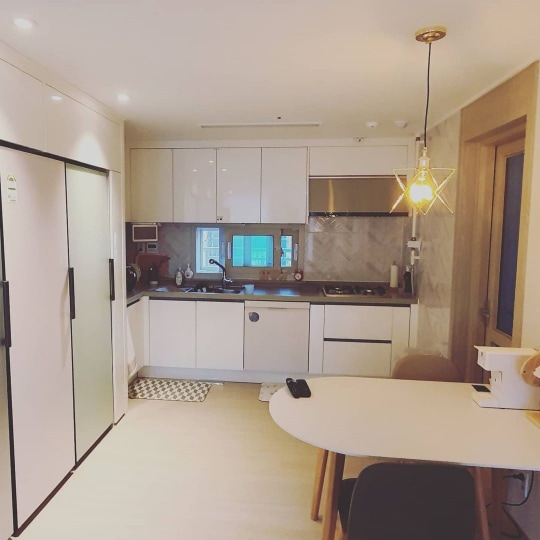

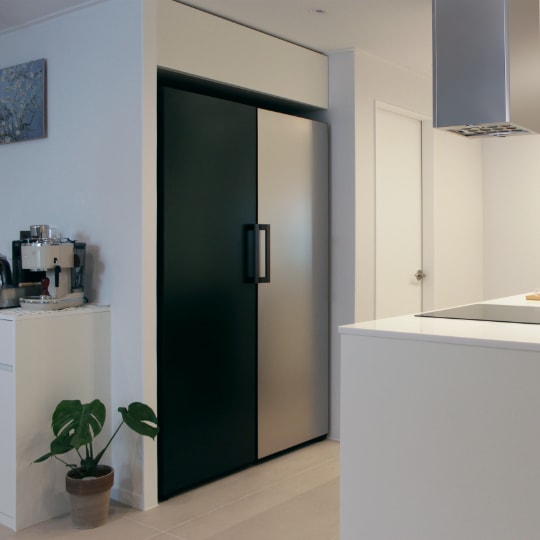

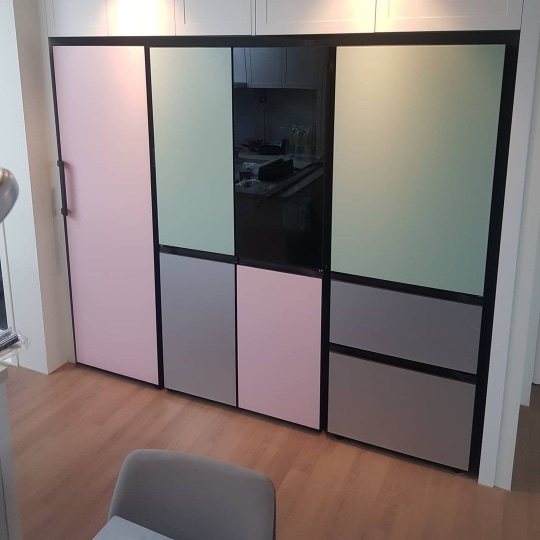

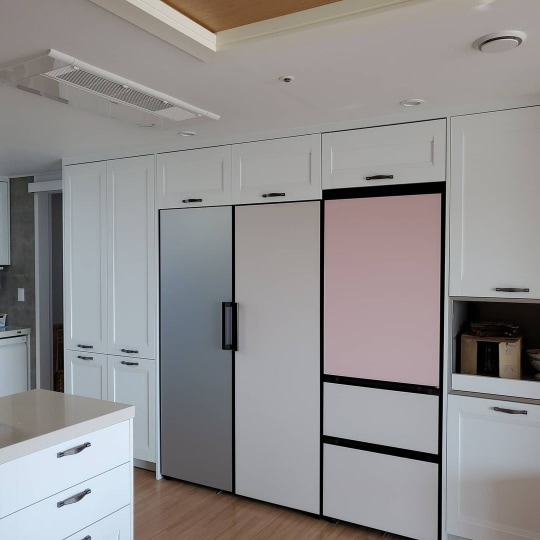

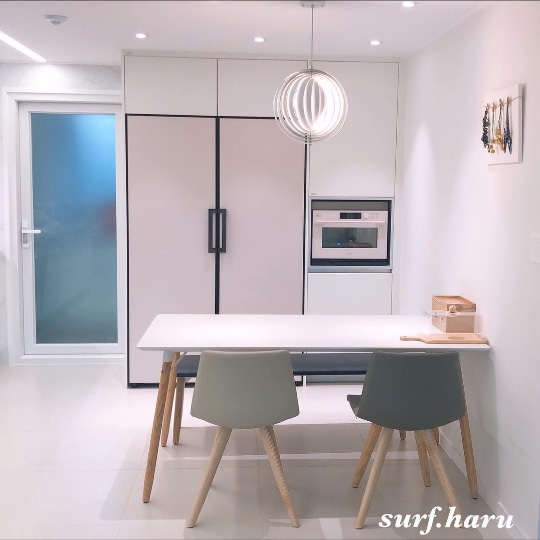

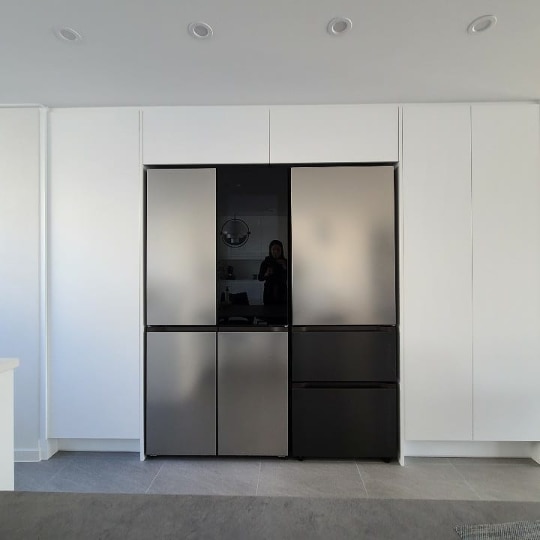

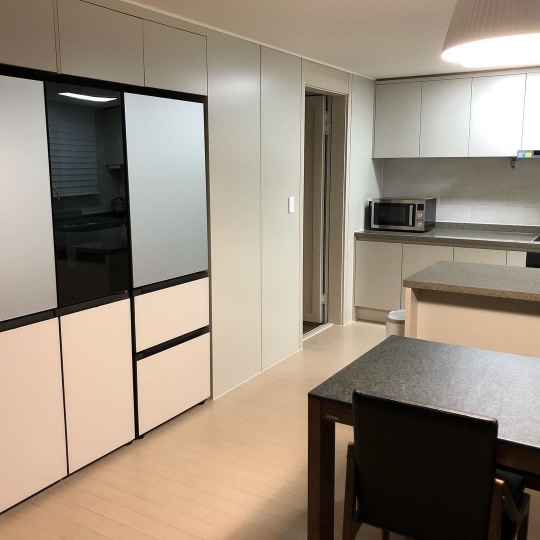

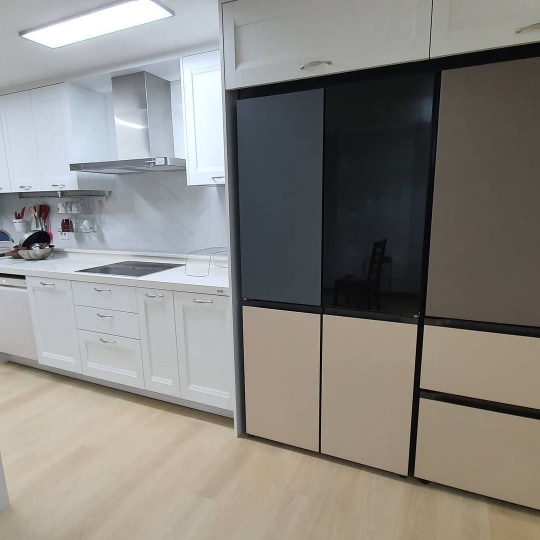

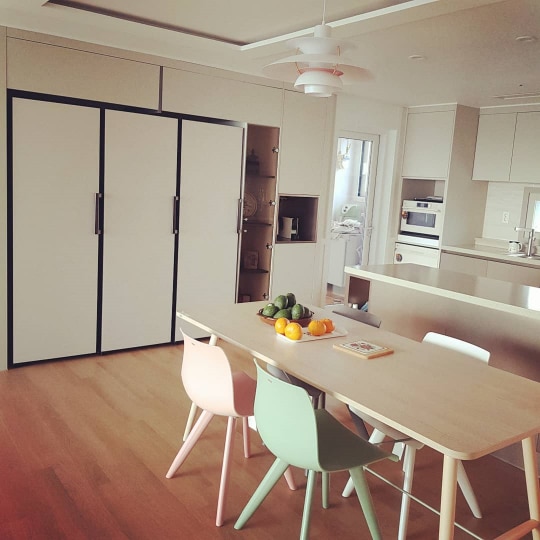

여러 대의 냉장고를 세트로 구매해 설치할 경우,
더 일체감 있는 인테리어를 위해 설치 키트를 꼭 사용하세요.
* 설치 키트는 별도 구매해야 합니다.
* 제품 구매 시, 설치키트를 함께 구매하시면 해당 제품과 함께
설치해드립니다.

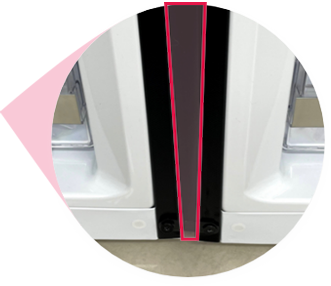

제품 사이에 빈 공간 없이
깔끔하게 설치!
설치 키트를 사용해 설치하면 냉장고
사이의 틈새를 메워
주어
빌트인
제품처럼 일체감
있는 설치가 가능합니다.
설치 키트를 사용해 연결하면 제품이
움직이지 않게 고정해 줄
수
있어 더욱
튼튼하게
사용하실 수 있습니다.
제품 사이에 빈 공간 없이
깔끔하게 설치!
우리집 제품 조합을 확인하시고
페어설치키트를 주문해 주세요.
-
OC-KIT4

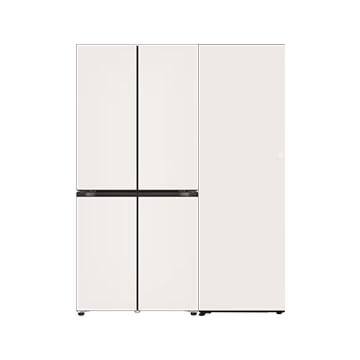

다른 사이즈 모델 간 조합
무드업 빌트인 타입 냉장고 + 무드업 빌트인 타입 김치냉장고
빌트인 타입 냉장고 + 빌트인 타입 김치냉장고
빌트인 타입 냉장고 + 컨버터블 패키지
빌트인 타입 냉장고 + 모던엣지 냉장고
빌트인 타입 냉장고 + 컨버터블 패키지 + 빌트인 타입 김치냉장고
빌트인 타입 냉장고 + 빌트인 타입 김치냉장고 + 모던엣지 냉장고
빌트인 타입 김치냉장고 + 컨버터블 패키지
빌트인 타입 김치냉장고 + 모던엣지 냉장고
-
OC-KIT5
같은 사이즈 모델 간 조합

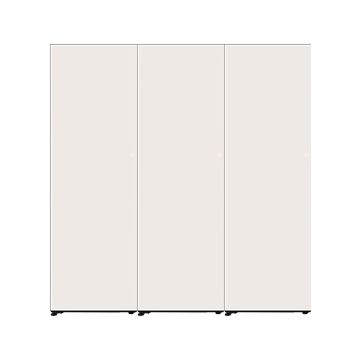

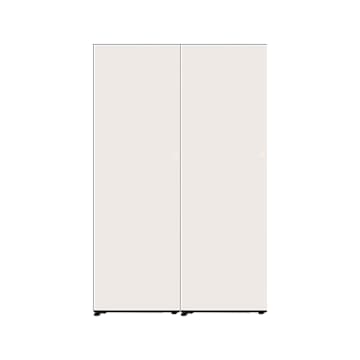

컨버터블 패키지 + 컨버터블 패키지
컨버터블 패키지 + 모던엣지 냉장고
모던엣지 냉장고 + 모던엣지 냉장고

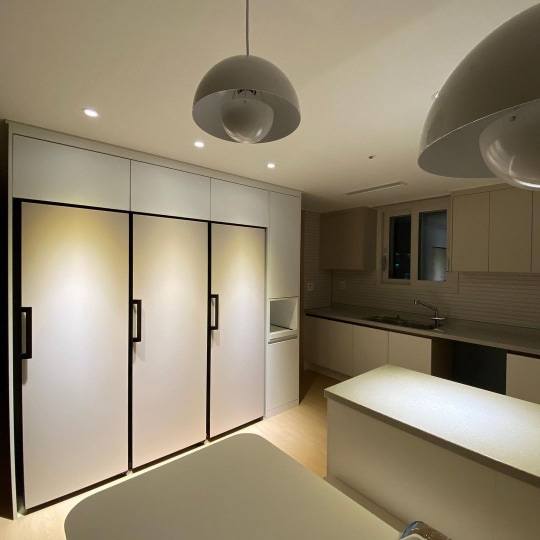

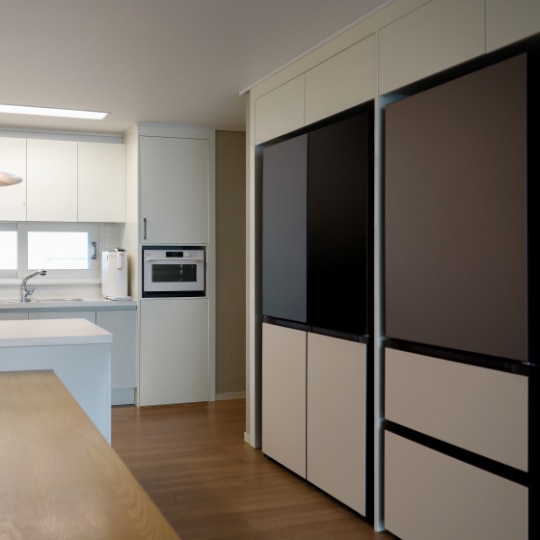

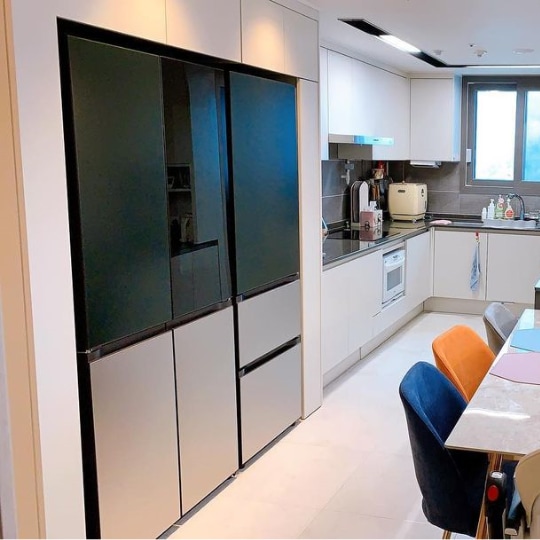

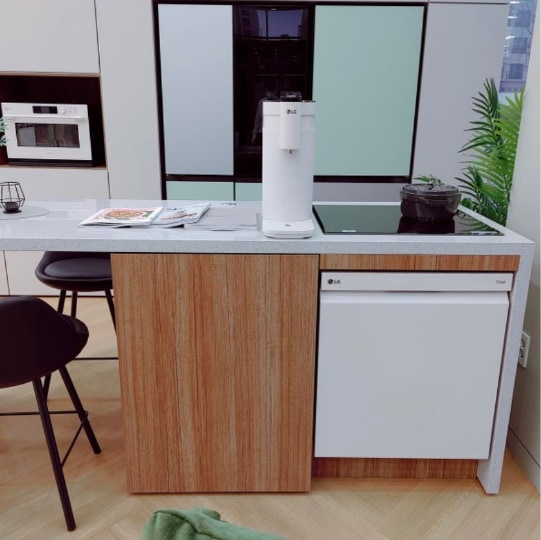

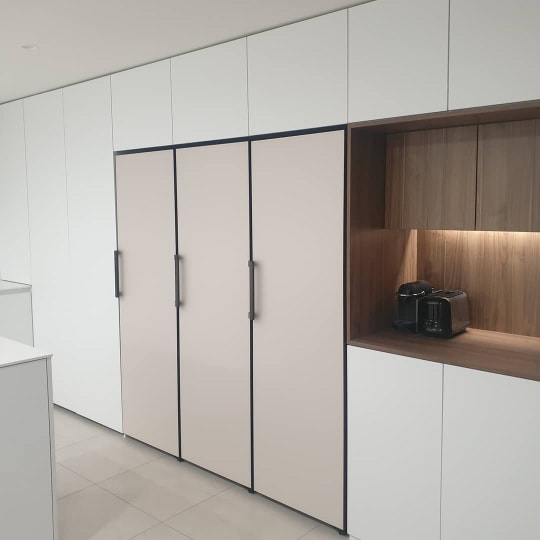

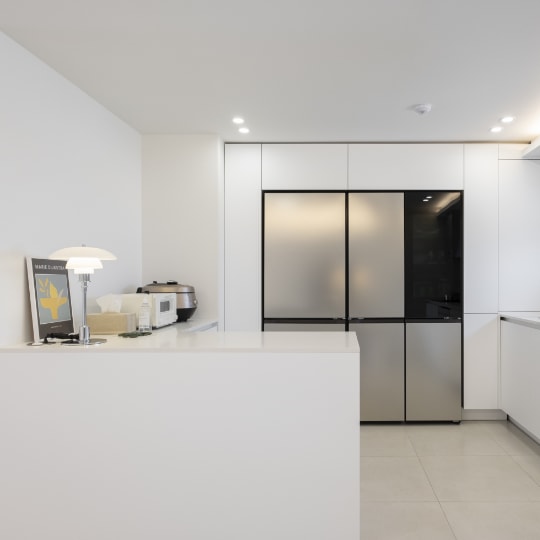

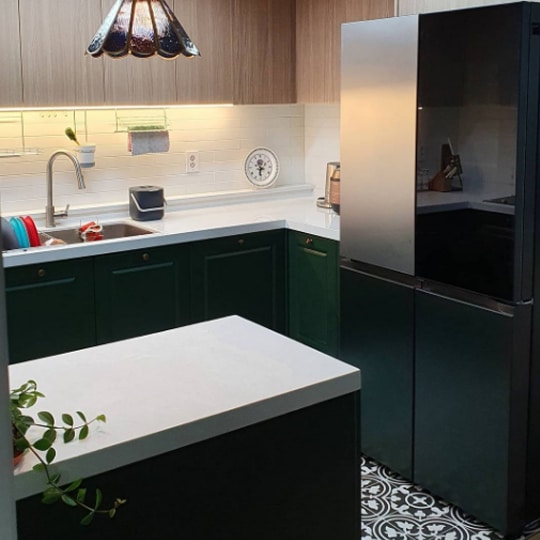

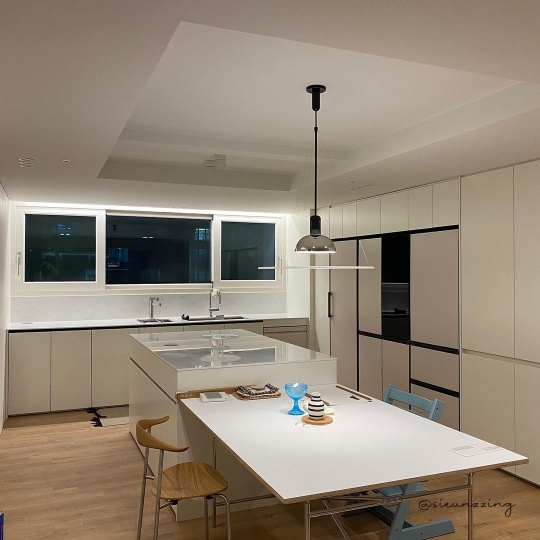

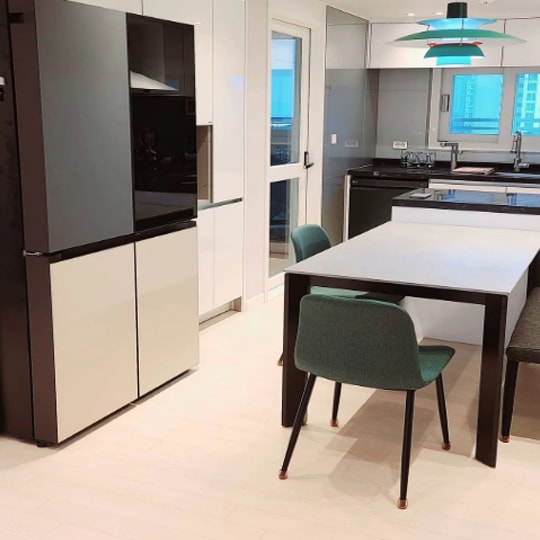

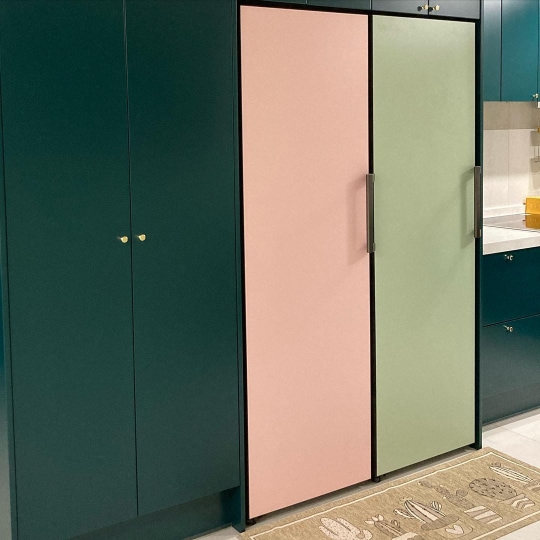

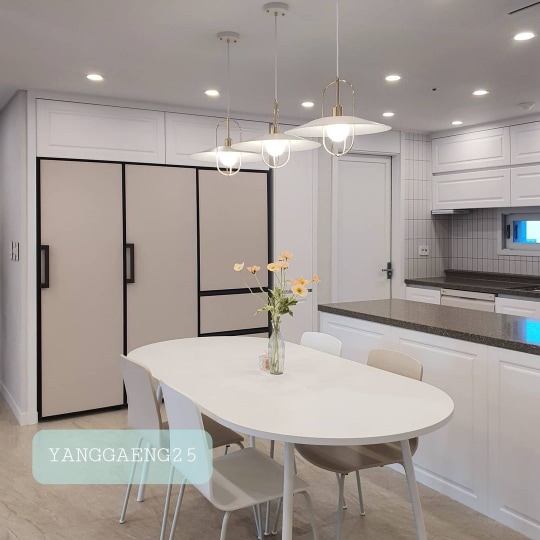

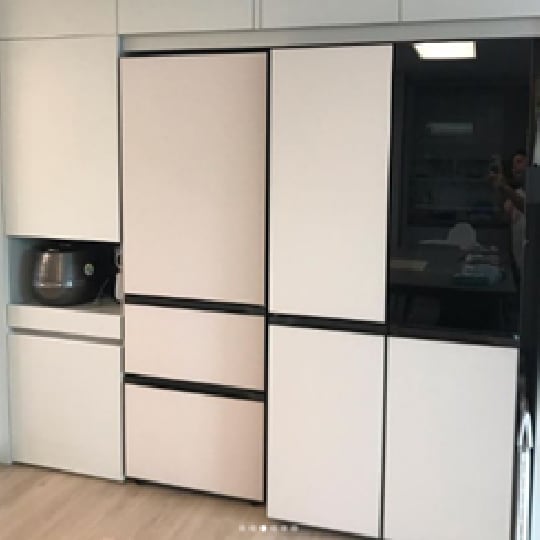

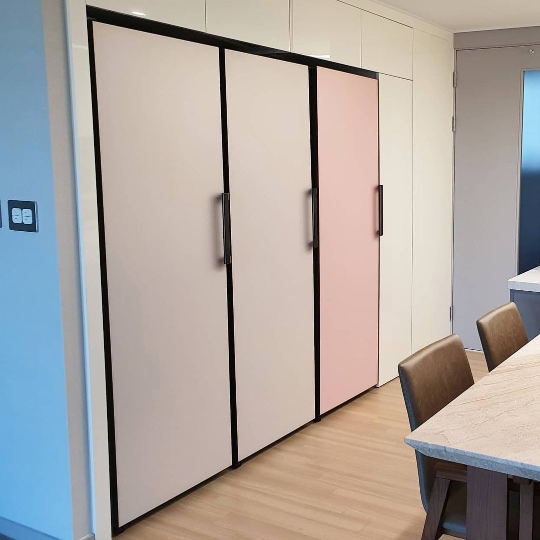

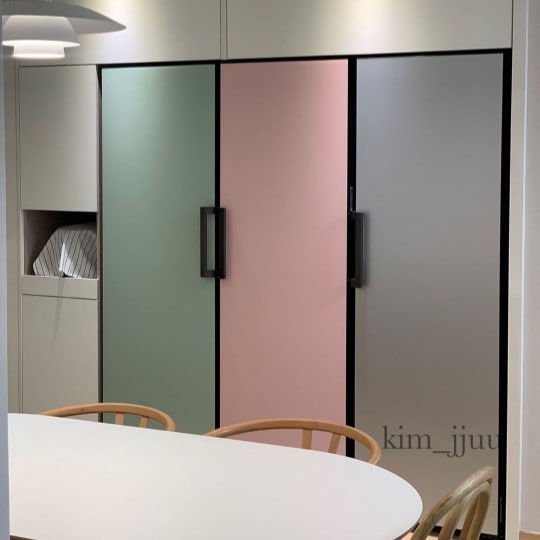

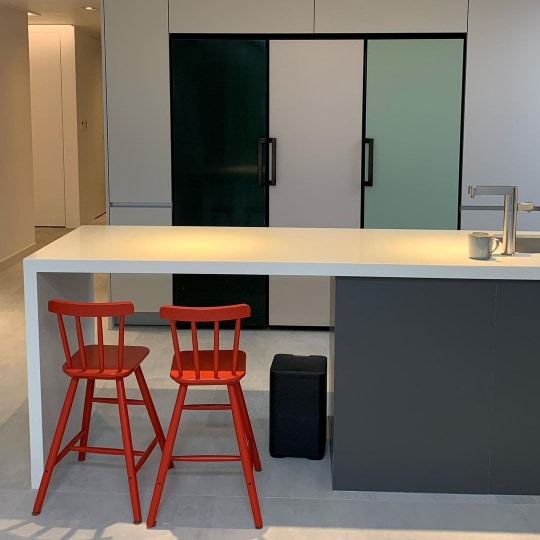

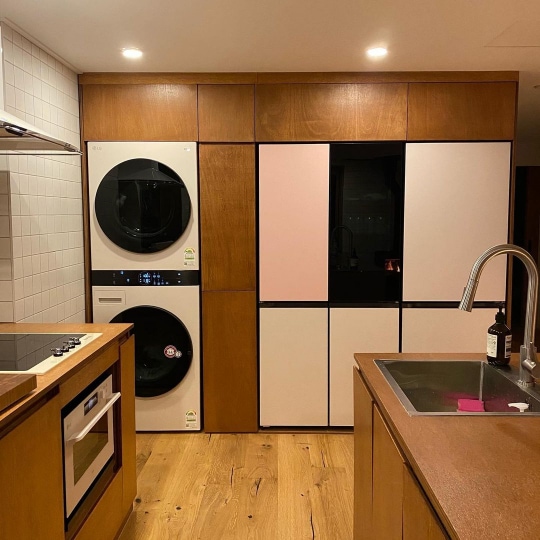

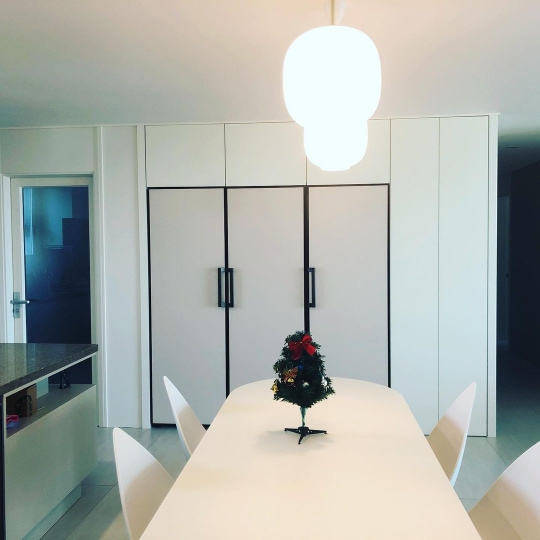

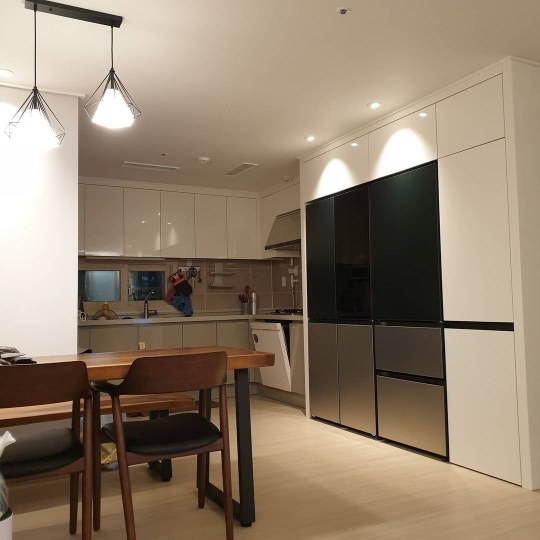

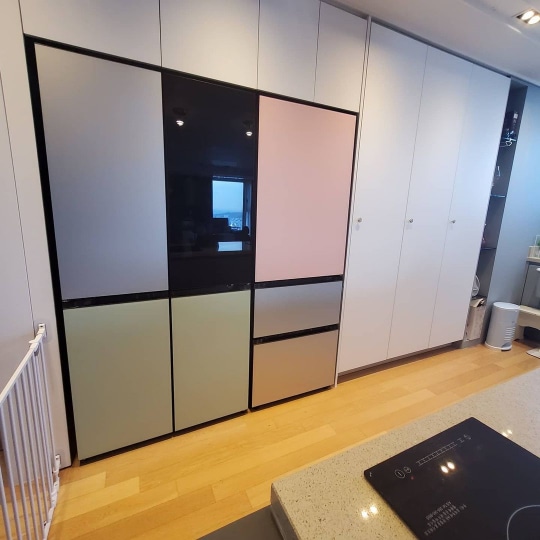

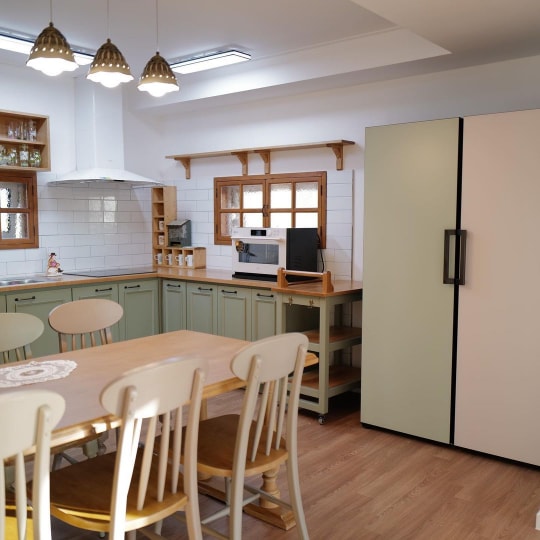

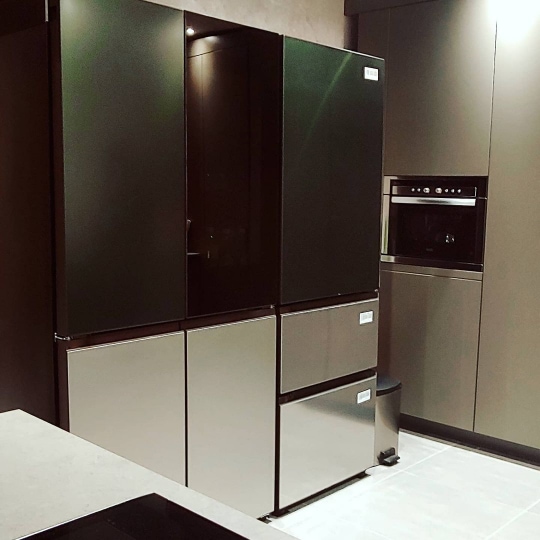

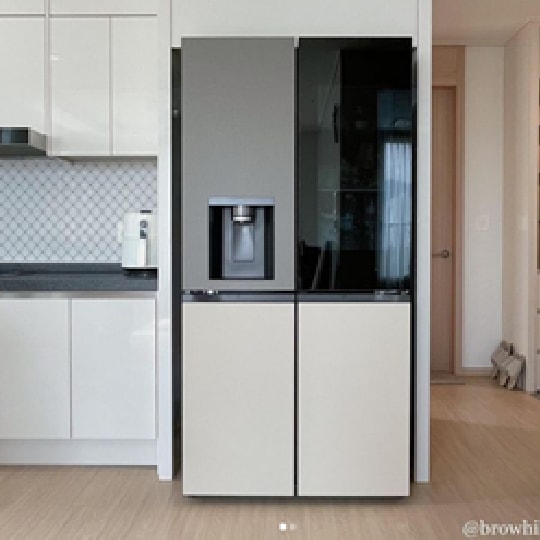

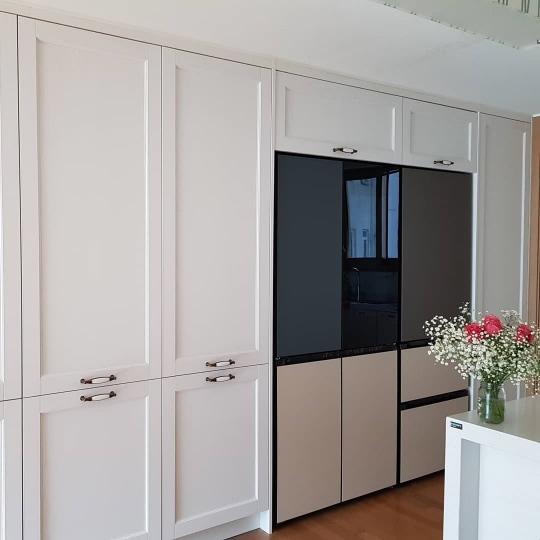

오브제컬렉션 냉장고 고객 설치 사례
자주 하는 질문 (FAQ)
-
질문 Q1.
페어설치키트가 무엇인가요?
냉장고를 여러 대 구매하여 설치하시는 경우, 페어설치키트를 이용해 보세요.
페어설치키트 더 알아보기 >
페어설치키트는 냉장고 사이사이의 틈을 메우고 단단하게 고정해 주는 역할을 해요.
이 경우 냉장고가 움직이지 않게 고정되어 제품을 더욱 튼튼하게 사용하실 수 있고, 무엇보다도 여러 대의 냉장고를 마치 하나의 빌트인 제품처럼 일체감 있게 설치할 수 있어요.
페어설치키트에 대한 더 자세한 내용이 궁금하시다면 아래 링크를 클릭해 보세요. -
질문 Q2.
세트(페어) 설치 시에는 설치 키트를
꼭 해야 하나요?2대 이상 구매 시, 세트처럼 깔끔하게 연결하기 위해 설치키트가 필요해요.
설치키트가 없어도 설치는 가능하지만 제품 사이의 공간을 더 많이 확보해야 해요. 설치키트를 사용하지 않을 경우, 제품 간격은 50mm입니다.
일체감 있는 설치와 흔들림 방지를 위해 설치키트 사용을 권장드리며, 추후에 설치 하려면 냉장고 속 음식물을 모두 비워야 하는 번거로움이 있을 수 있어 초반에 함께 설치하는 것을 추천드려요. -
질문 Q3.
설치 키트는 따로 구매해야 하나요?
설치 키트는 별도로 구매 항목 입니다.
다만, 제품 구매 시점에 같이 구매하는 경우에는 키트 설치를 위한 별도 비용이 발생하지 않으므로 설치키트를 추가로 염두에 두고 있다면 최초 구매 시점에 함께 선택하시는 것을 추천드려요.
제품 설치 이후, 구매 시에는 키트 비용 외에도 별도 설치 비용이 추가됩니다. -
질문 Q4.
고객이 직접 설치 키트를 구매해
세트(페어) 설치할 수 있나요?설치키트는 잘못 설치할 경우, 설치 불량 및 제품 파손 등이 발생할 수 있으며 이로 인한 문제는 고객이 직접 책임져야 하므로 반드시 전문 기사를 통해 설치 받으시기를 바랍니다.
설치키트 구입 및 자세한 설치 상담은 가까운 LG전자 매장을 통해 안내받으실 수 있어요. -
질문 Q5.
세트(페어) 설치된 제품을 나중에 따로
떼어 단독 설치할 수 있나요?가능합니다. 다만 세트(페어) 설치 시, 단열을 위한 전용 마감재가 설치되며 제거가 필요합니다. 접착제 자국이 덜 남고 쉽게 제거가 가능한 소재를 적용하였으나, 제거 과정에서 측면부에 일부 잔여물이 남을 수 있습니다.
-
질문 Q6.
최대 몇 대까지 연결 가능한가요?
설치 공간만 확보되면 대수에 상관 없이 세트(페어) 설치가 가능합니다. 원하는 조합으로 세트로 설치하실수 있으며, 설치 전 가구장과의 간격, 제품과 제품 사이의 간격을 반드시 확인해주세요
-
질문 Q7.
설치 키트 없는 경우, 어떻게
설치해야 하나요?설치키트 없이 제품설치는 권장하지 않습니다. 일체감 있는 조성과 편리한 사용을 위해 2대 이상 세트 조합시에는 설치 키트를 추천 드립니다. (이슬맺힘 방지를 위함)
-
질문 Q8.
설치 키트를 사용해 설치했을 경우,
고객이 직접 옮길 수 있나요?고객이 직접 옮길 시 위험할 수 있으므로 반드시 전문 기사를 통해 옮겨 주세요.
LG전자 서비스는 [고객지원] 메뉴에서 상담 및 예약이 가능합니다. -
질문 Q9.
냉동실 도어 높이는 어떻게 될까요?
냉동실 도어 높이는 수평조절을 위한 높이 조절 너트로 인해 핸들포함 845~853mm까지 높이가 다를 수 있으며, 실사용 환경에서는 달라질 수 있어요.
-
질문 Q10.
STEM 냉장고(얼음정수 냉장고, 베이직 냉장고) 설치 시, 수도관 연결을 안 할 수는 없나요?
STEM 냉장고(얼음정수 냉장고, 베이직 냉장고)는 직수 연결이 필수예요.
-
질문 Q11.
STEM 냉장고, 방에 설치할 수 있나요?
방에는 수도관이 없어서 설치할 수 없습니다.
-
질문 Q12.
베란다에 설치할 수 있나요? 세탁기 수도관에 연결하고 싶어요.
겨울철 수도관 동파 이슈 때문에 베란다 역시 설치할 수 없습니다.
-
질문 Q13.
수도관 연결 없이 사용하다가 이사 한 다음 연결할 수 있나요?
아니요. 수도관 연결 없이 그냥 STEM 냉장고를 사용하는 것은 불가능해요.
수도관을 연결하는 것까지 필수 설치 조건입니다. -
질문 Q14.
냉장고 장 타공할 때, 구멍이 얼마만 한가요?
STEM 냉장고 급/배수 호스는 직경이 약 6.5mm로 냉장고장 타공 시에는 이보다 살짝 여유롭게 8mm 정도의 구멍을 뚫고 있어요.
- STEM 얼음정수 냉장고 : 급수관 1개 (타공 사이즈 : 8mm 필요)
- STEM 베이직 냉장고 : 급수관 1개, 배수관 1개 → 총 2개 (타공 사이즈 : 8mm 2개 필요) -
질문 Q15.
김치냉장고를 기존에 사용하던 냉장고와 연결하여 설치할 수 있나요?
냉장고와 김치냉장고를 연결하여 설치하는 경우 더욱 일체감 있는 키친 인테리어를 즐길 수 있죠.
김치냉장고를 구매하시면서 기존에 보유하고 계신 냉장고와 페어 설치를 원하시는 경우, 각각의 모델명을 알려주시면 설치 가능 여부를 확인해 드려요.
페어 설치가 가능한 경우, 냉장고와 김치냉장고를 연결하여 설치할 수 있는 '페어설치키트'가 필요하실 수 있어요. 페어설치키트는 LGE.COM에서 구입 가능하답니다. 김치냉장고를 구매하실 때 배송 요청 사항에 페어설치키트를 함께 구매하였으며 페어 연결을 원하신다고 메시지를 남겨주시면, 제품을 배송해 드릴 때 설치 전문 엔지니어를 통해 정확한 안내를 도와드리고 있으니 참고해 주세요. 제품에 따라 페어 설치가 불가능한 경우도 있으니 꼭 설치 가능 여부를 사전에 확인해 주세요. -
질문 Q16.
김치냉장고를 설치할 때 필요한 여유 공간은 어느 정도인가요?
김치냉장고를 설치하실 때는 꼭 여유 공간을 고려해 주세요.
김치냉장고는 컴프레서라는 모터가 동작할 때 열이 많이 발생하는데, 벽면과 충분한 거리가 확보되어 있지 않을 경우 열이 잘 빠져나가지 못해 냉기가 약해져 제품 외벽에 이슬이 생기거나 전기료가 많이 부과될 수 있어요. 그래서 제품에 따라 필요한 간격이 다를 수 있지만, 일반적으로 벽과의 거리를 최소 10cm 이상 유지해 주시기를 권장해 드리고 있어요.
만약 설치장을 사용하실 경우, 제품 문 위쪽과 설치장 사이는 최소 20mm 이상의 간격을 유지해 주세요. -
질문 Q17.
김치냉장고를 베란다에 설치해도 될까요? 설치 공간을 정할 때 고려해야 할 조건이 있을까요?
김치냉장고는 햇빛이 들지 않고, 주위 온도가 5도 이상 43도 이하로 유지되는 장소에 설치하시기를 권장해 드리고 있어요.
여름에 주위 온도가 43도 이상으로 올라가거나 혹은 겨울에 주위 온도가 5도 이하로 내려가는 경우 냉장고 소음이 커지거나 냉기 성능이 약해질 우려가 있으니 설치 공간을 정하실 때 참고해 주세요.
도움이 더 필요하신가요?
최근 본 제품
-
-
- 제품명 최대 텍스트 2줄까지
- 판매가 종료된 상품입니다.
-
- 최대 텍스트 2줄 이상 넘어갈시 …처리 됩니다. 이상 넘어…최대 텍스트 2줄 이상 넘어갈시 …처리 됩니다. 이상 넘어…
- 본 상품은 LGE.COM에서 판매하지 않는 상품입니다.
-
- 최대 텍스트 2줄까지 공백포함 25자까지 권장합니다.
- 3,490,000원
-
- 최대 텍스트 2줄까지 공백포함 25자까지 권장합니다.
- 3,490,000원
-
- 최대 텍스트 2줄까지 공백포함 25자까지 권장합니다.
- 3,490,000원
-
- 최대 텍스트 2줄까지 공백포함 25자까지 권장합니다.
- 3,490,000원
-
- 최대 텍스트 2줄까지 공백포함 25자까지 권장합니다.
- 3,490,000원
-
- 최대 텍스트 2줄까지 공백포함 25자까지 권장합니다.
- 3,490,000원
-
- 최대 텍스트 2줄까지 공백포함 25자까지 권장합니다.
- 3,490,000원
