[중대형 빌딩 시스템] 전기-가스-열원 자유자재로 사용하며 최대 에너지 효율을 달성하다

전기-가스-열원 자유자재로 사용하며
최대 에너지 효율을 달성하다

현장명 :
진영복합휴게소(부산방향)
설치 제품 :
LG MULTI V - GHP
하이브리드 히트펌프 시스템

2021년 초 영남권 최대 규모를 자랑하는 진영복합휴게소가 김해시 진영읍에 문을 열었다. 단순한 고속도로 휴게소 이상의 테마가 있는 문화 공간을 꿈꾸는 이곳은 에너지 사용 역시 최적의 효율을 추구하며 새로운 시스템을 도입했다. 바로 LG MULTI V - GHP 하이브리드 히트펌프 시스템이다.

필요에 맞게 전기-가스 번갈아 사용해 에너지 비용 최소화

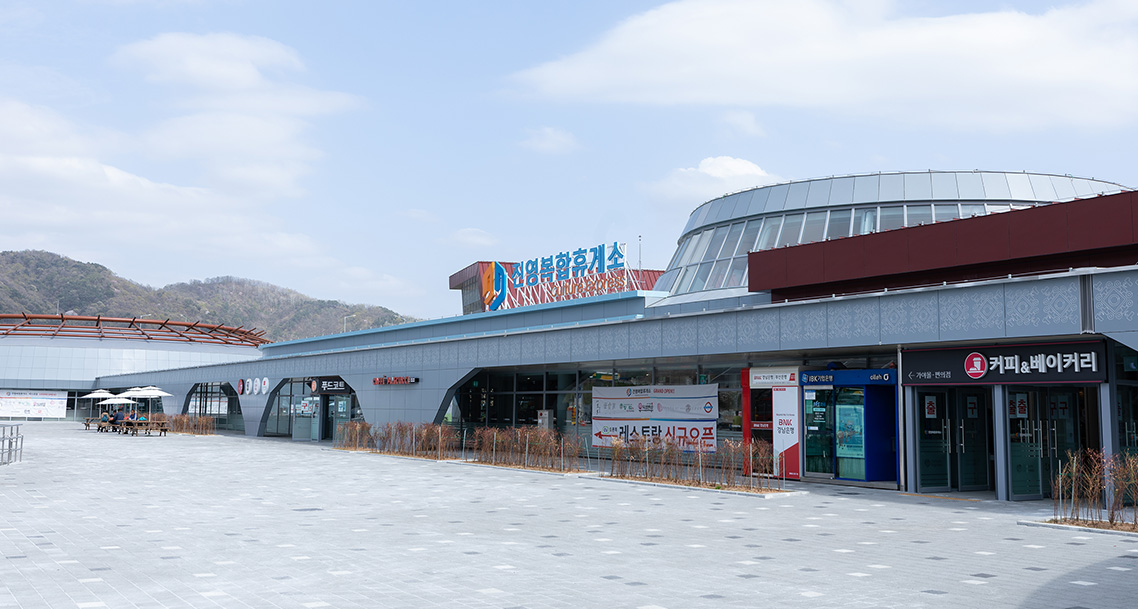

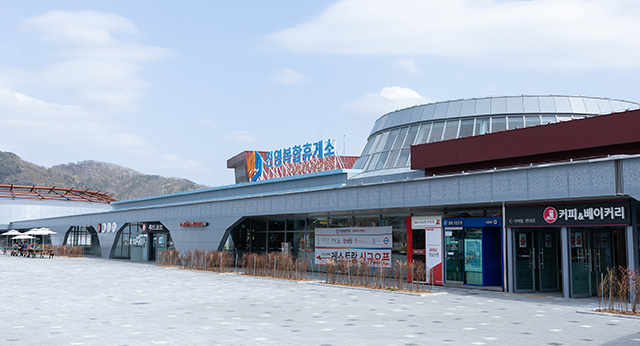

진영복합휴게소는 동남부권 진입 방향인 남해고속도로와 부산 외곽순환고속도로를 동시에 접하는 휴게시설이다. 건물의 전체 외관은 크고 작은 동그라미 여러 개가 모인 형상으로 각 원형 건물이 특정 존(zone)으로 구성돼 구역마다 성격이 달라져 뚜렷한 특성을 보인다.

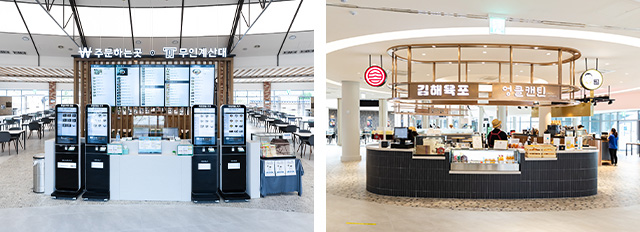

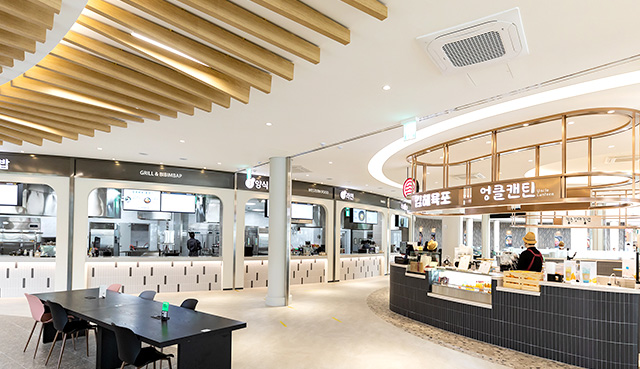

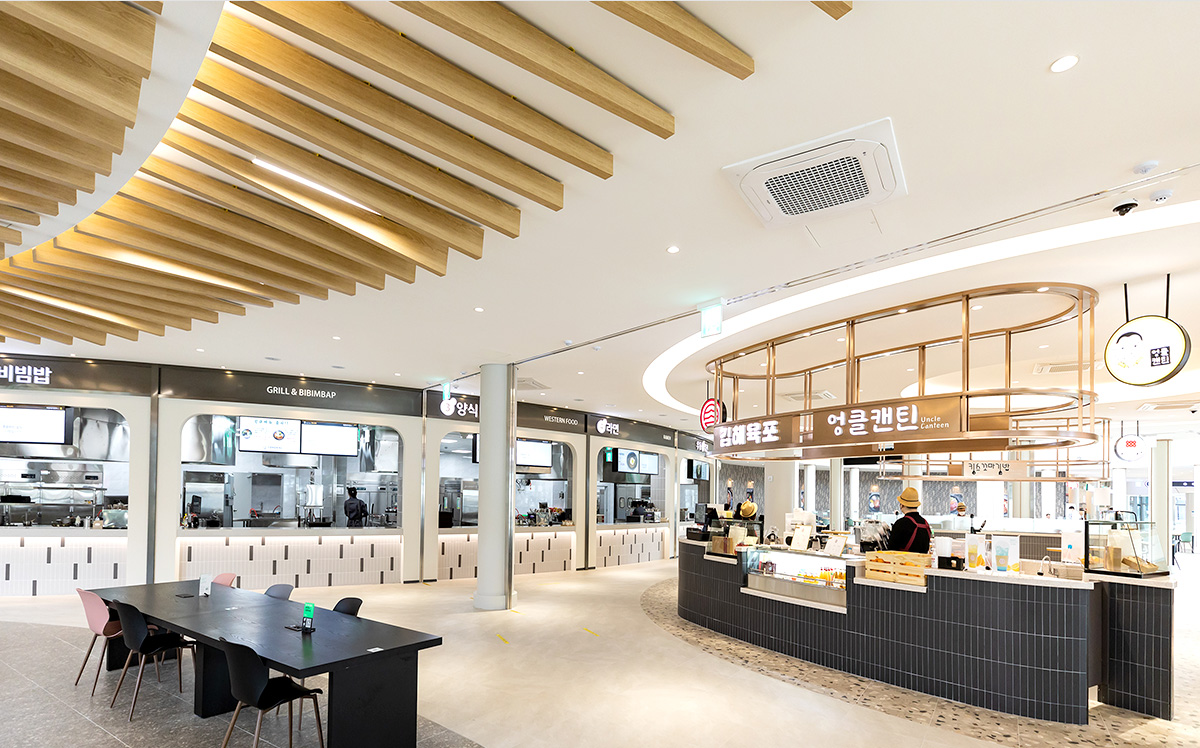

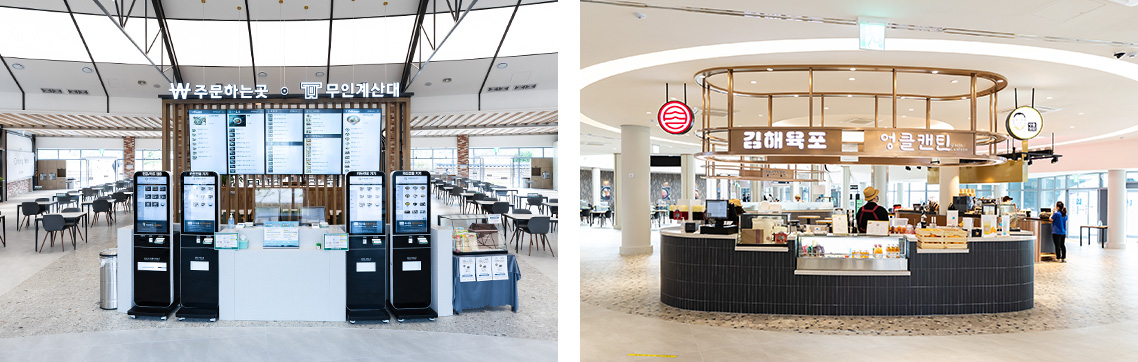

그중 중앙으로 마련된 푸드코트에서 이용객은 가운데 놓인 테이블에 앉아 원형 벽면으로 둘러 설치된 푸드코트 주방을 바라보며 주문한 음식을 금방 확인할 수 있다. 테이블과 가까이에는 김해육포 등 지역 특산품을 판매대도 설치해 공간 활용도를 높였다.

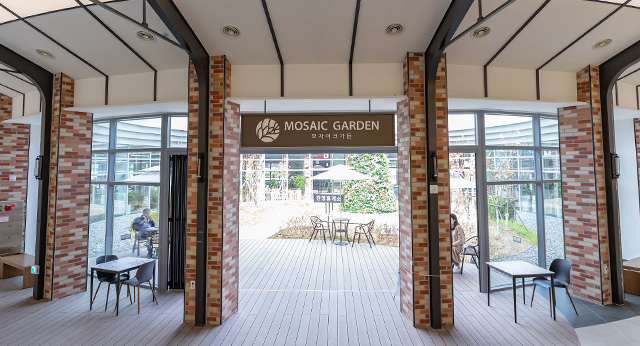

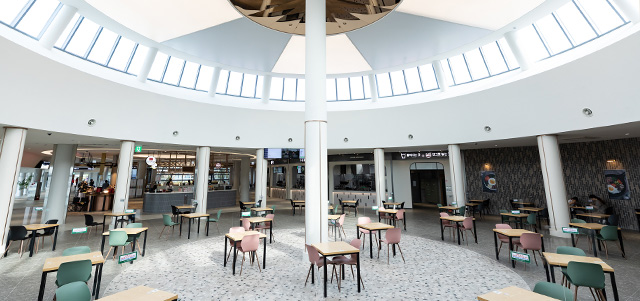

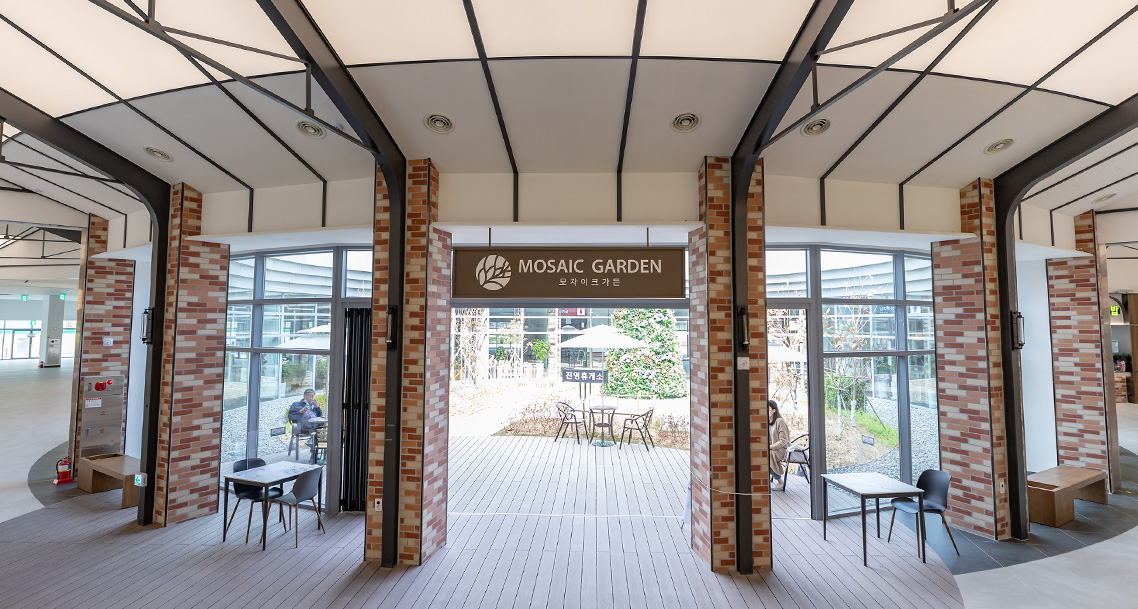

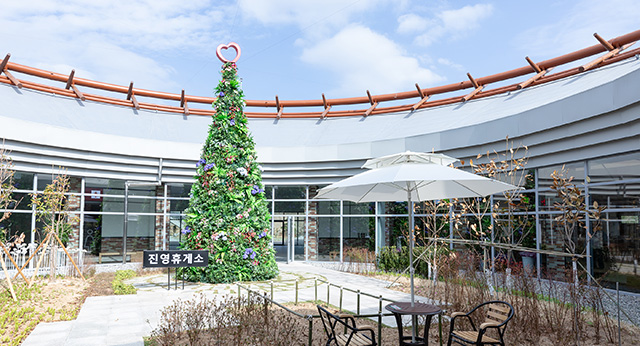

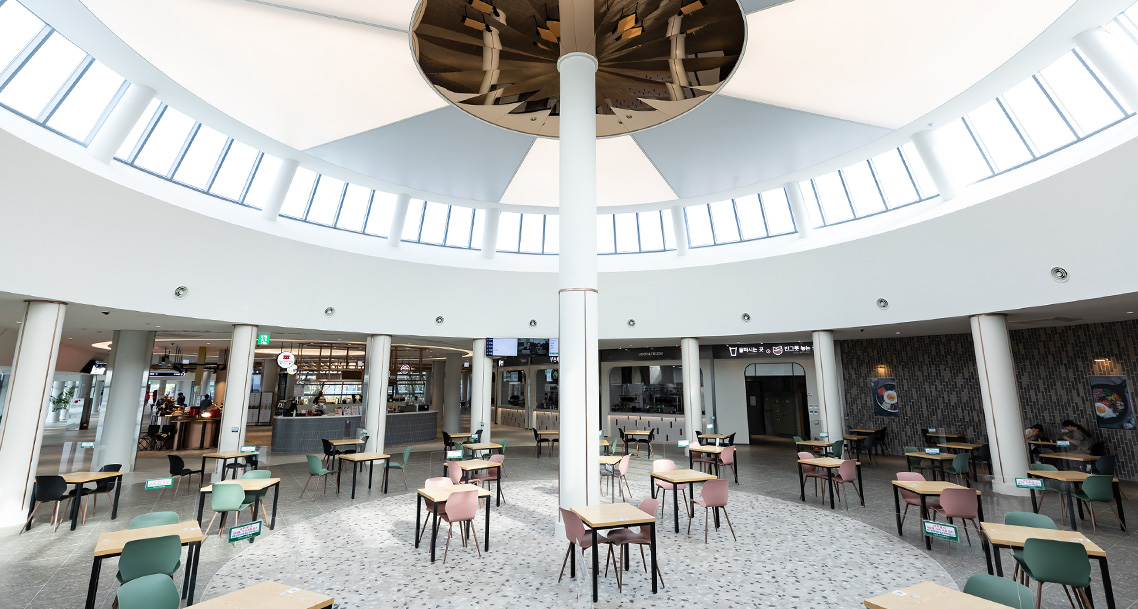

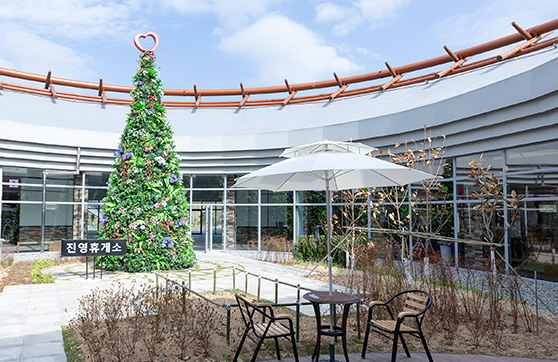

입구 기준 왼쪽으로 이동하면 더욱 크고 감각적으로 꾸며진 곳곳이 돋보인다. 자동차 타이어처럼 가운데가 야외로 뻥 뚫린 힐링 존은 조그만 정원이 마련돼 말 그대로 잠시나마 피로를 치유하도록 했다. 부채꼴로 디자인된 바깥쪽 실내 건물로는 각기 전문식당가와 프리미엄 아울렛이 들어섰다. 특히 이곳은 천장을 높이 올려서 더 넓은 공간감과 탁 트인 시야를 제공하며 이용객이 매우 편안한 기분을 느끼게끔 돕는다.

입구 기준 왼쪽으로 이동하면 더욱 크고 감각적으로 꾸며진 곳곳이 돋보인다. 자동차 타이어처럼 가운데가 야외로 뻥 뚫린 힐링 존은 조그만 정원이 마련돼 말 그대로 잠시나마 피로를 치유하도록 했다. 부채꼴로 디자인된 바깥쪽 실내 건물로는 각기 전문식당가와 프리미엄 아울렛이 들어섰다. 특히 이곳은 천장을 높이 올려서 더 넓은 공간감과 탁 트인 시야를 제공하며 이용객이 매우 편안한 기분을 느끼게끔 돕는다.

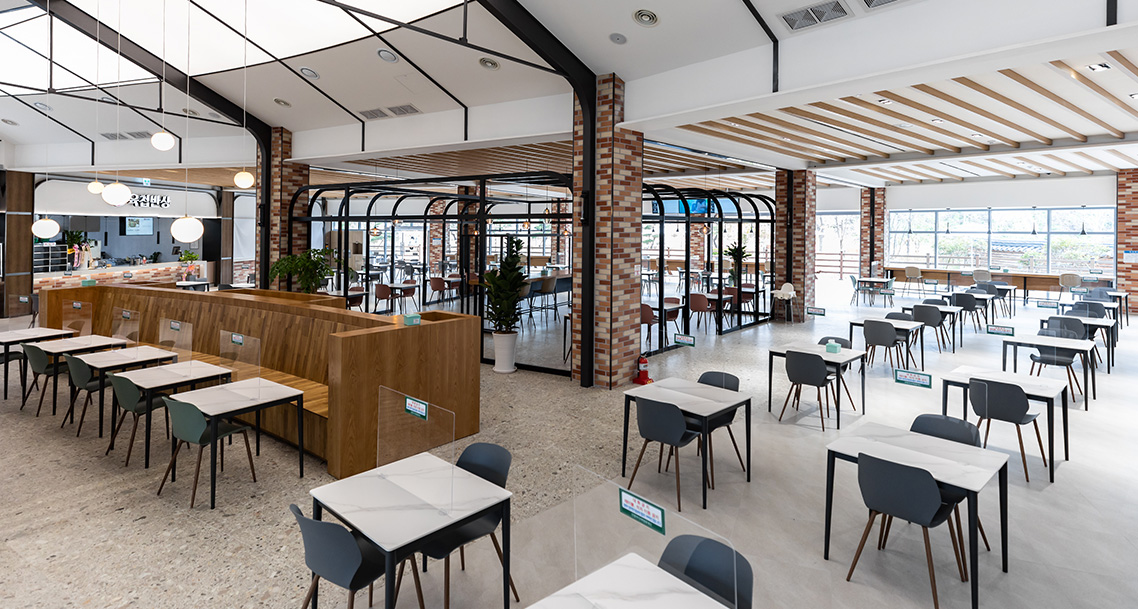

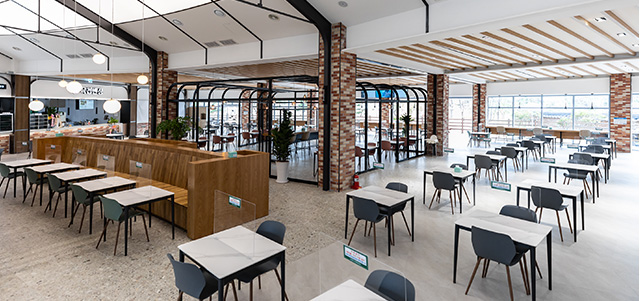

천장이 높을 때 주안점을 둘 부분은 이와 같은 여건에서도 어느 위치든 냉난방 및 공기청정이 고르게 해결돼야 한다는 사실이다. 여기에 적용된 것이 매립 덕트타입이다.

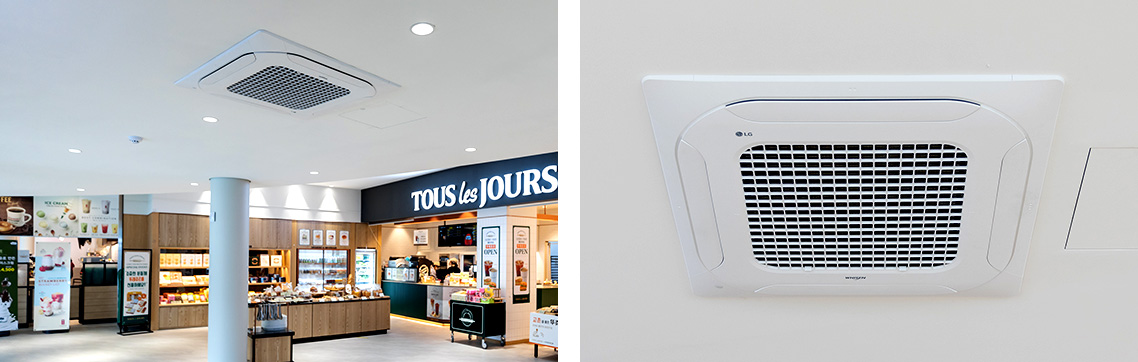

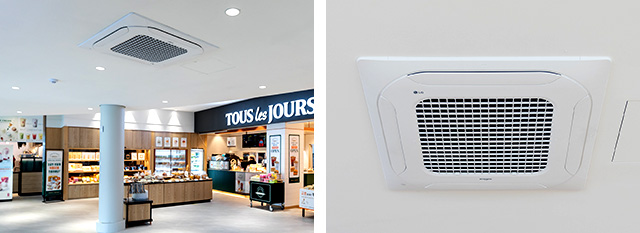

사각형의 리턴 그릴에 기존의 공기가 들어가서는 동그란 원형 디퓨저를 통해 깨끗한 공기가 나오고 라인 디퓨저를 통해서는 냉난방을 위한 바람이 함께 분출된다. 높은 천장에 매립 형태로 설치돼도 바닥까지 일정하게 사각지대 없이 공기를 전달할 수 있다. 천장이 낮은 일부 구역은 4웨이 카세트 타입을 적용하며 효율을 더했다.

LG MULTI V - GHP 하이브리드 히트펌프 시스템

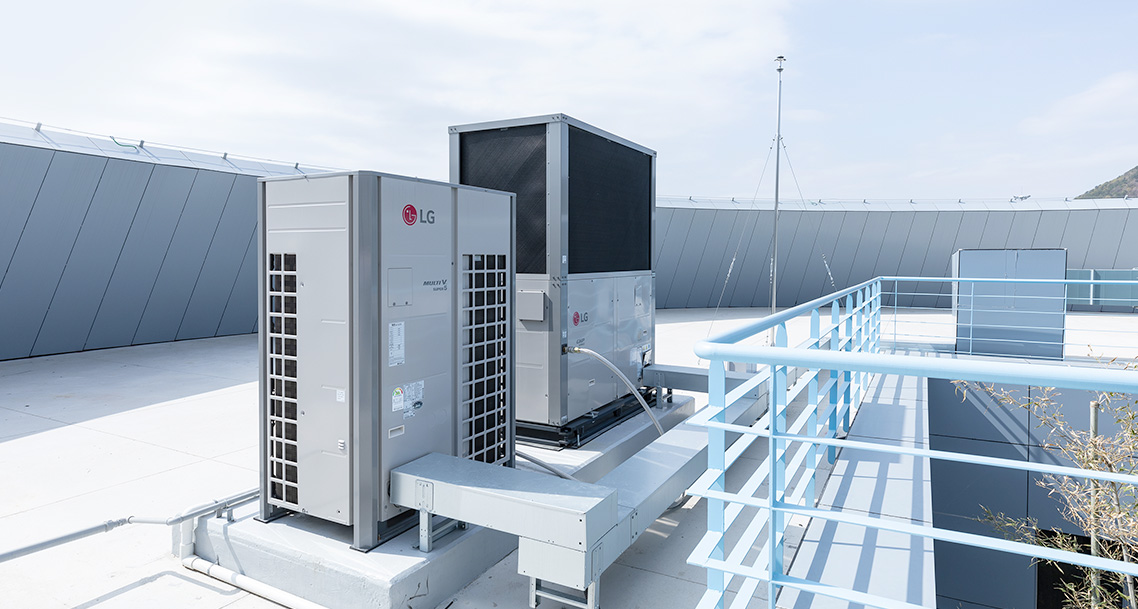

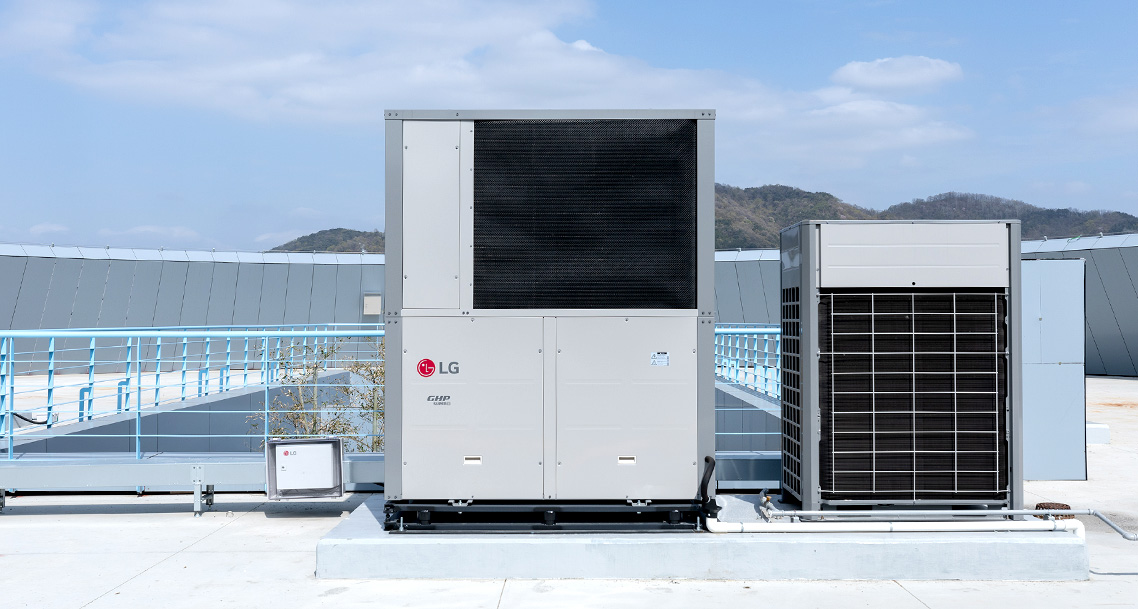

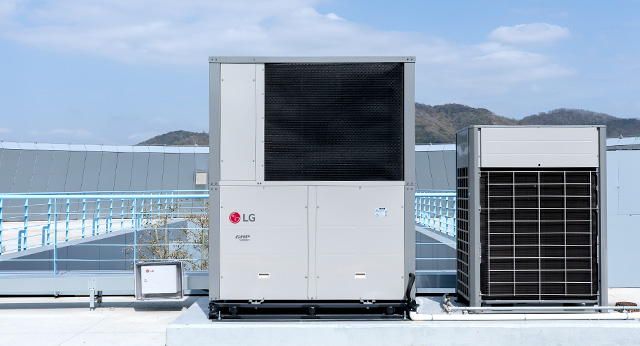

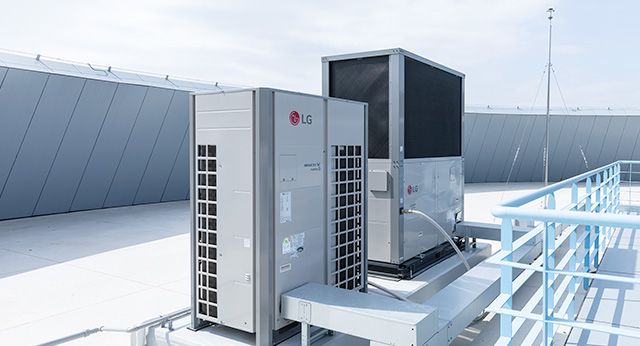

에너지 비용이 최적화된 냉난방 및 공기청정 시스템의 정점은 진영복합휴게소 밖에 설치된 LG MULTI V - GHP 하이브리드 히트펌프 시스템으로 만날 수 있다. MULTI V(EHP)와 GHP를 단배관으로 설치한 이 시스템은 전기모터로 움직이는 EHP(Electric Heat Pump)와 가스엔진으로 가동하는 GHP(Gas engine driven Heat Pump)의 장점을 조합해 냉난방 비용을 절감한다. 기존에 EHP나 GHP만 사용할 때는 제각기 단점이 존재해 이용에 어려움이 있었다. EHP만을 쓰는 경우 한 해 전체의 계약전력에 맞춰 사용해야 하며 이를 초과할 시 추가 비용을 내야 할 뿐 아니라 다음 해 계약 금액 역시도 뛰어오르는 문제가 생긴다. 겨울철 혹한지역에서는 열교환기가 얼기 때문에 주기적으로 제상운전을 해 주어야 하는 문제도 있다. GHP만 움직이는 경우 실제 냉난방에 필요한 가스의 양이 그보다 적어도 컴프레셔를 돌리기 위해 들어가야 하는 최소 에너지를 더 많이 쓰는 상황이 벌어져 가동률이 적은 시기에는 효율이 다소 떨어진다.

LG MULTI V - GHP 하이브리드 히트펌프 시스템은 저마다 지닌 문제점을 상쇄하는 동시에 각자만의 장점만을 골라 이용하도록 해 어떤 상황에서도 에너지 사용에 드는 비용을 최소화한다. 가동률이 낮을 때에는 저전력으로도 운용 가능한 MULTI V를, 가스요금이 저렴한 여름철에는 GHP를, 가스요금이 다소 비싼 겨울철에는 EHP를 선택 운전하며, 피크타임에는 계약전력이 초과할 일이 없는 GHP를 선택하여 움직이는 식이다. 이는 ACP와 하이브리드 제어기를 통해 능률적으로 통제된다. 현 상황에서 냉난방 작동 시 예상되는 전기 비용과 가스 비용을 계산하고 이 둘을 비교한 끝에 더 저렴한 에너지원을 선택해 운전하도록 하는 것이다. 그렇게 LG MULTI V - GHP 하이브리드 히트펌프 시스템은 실시간으로 들쑥날쑥 달라지는 에너지 사용량에 자유롭게 대응할 수 있다.

KD기공 현장 담당 조승규 부장

"진영복합휴게소에 가장 알맞은 방식으로 투자회수 가능한 시스템이죠"



"진영복합휴게소에 가장 알맞은 방식으로 투자회수 가능한 시스템이죠"

- KD기공 현장 담당 조승규 부장 -



Q. LG MULTI V - GHP 하이브리드 히트펌프 시스템을 설치한 계기는 무엇인가요?
A. 시행사에서 진영복합휴게소의 냉난방을 어떻게 할지 고민할 때 미팅에 들어가서 이 시스템을 제안했어요. 먼저는 EHP와 GHP 그리고 하이브리드 셋 중 단가 대비 경제성을 비교했는데요. 셋 중 1안과 2안은 가격 차이가 서로 컸고 3안은 중간이었죠. 이중 하이브리드를 선택한 이유는 설치한 이후의 효율성을 최우선으로 고려했기 때문이에요. 고가의 장비를 들이더라도 전체적인 에너지 비용을 아낄 수 있으니 그만큼 투자회수가 빠르다고 어필했고 이에 채택이 됐죠.
Q. 휴게소에서 LG전자 하이브리드 시스템을 사용하며 어떤 장점을 느꼈나요?
A. 휴게소는 다른 대형 건물보다도 특별한 케이스인데요. 학교나 관공서 및 사무실은 여닫는 시간대가 일정하니 한여름에도 냉난방 사용량은 얼추 정해져 있어요. 하지만 휴게소의 경우 크게는 24시간 내내 돌리기도 하는 등 그때그때 사용량이 달라지거든요. 이 때문에 당장 에너지를 소모한 비용이 기존 대비 얼마나 줄었는지는 계산하기가 어려워요. 그래서 길게 봤을 때 설치비용 이상의 효과를 운영 중 얼마나 빨리 얻는지가 중요한 것이죠. 하이브리드는 이 점에서 최적이었고요.
Q. 향후 이 시스템을 어느 곳으로 확대해 나갈 계획이신지요?
A. 현재로써는 마산 자유무역지역의 자동차매매상사에 도입하려 하는 중이고요. 사실 이외에도 어느 현장이든 적용 가능해요. LG전자 하이브리드 시스템을 적용한 까닭은 곧 에너지 비용을 아끼기 위해서니까요.
