냉난방제어솔루션(HVAC) 이미지
냉난방제어솔루션(HVAC)

LG 시스템에어컨 전 제품에 대한 제어 솔루션입니다.

냉난방제어솔루션(HVAC) 개요

  • - LG 시스템에어컨 전 제품에 대한 제어 솔루션으로 중앙제어 솔루션, 외부연동 솔루션, 개별제어 솔루션이 있습니다.
  • - 다양한 확장성, 에너지 절감, 편리한 관리를 제공할 수 있습니다.

냉난방제어솔루션(HVAC) 개요 이미지 냉난방제어솔루션(HVAC) 개요 이미지

냉난방제어솔루션(HVAC) 특징

  • 에너지 절감

    현황 모니터링 및 피크 제어방식을 통해 효율적으로 에너지를 절감합니다.

    에너지 절감 이미지

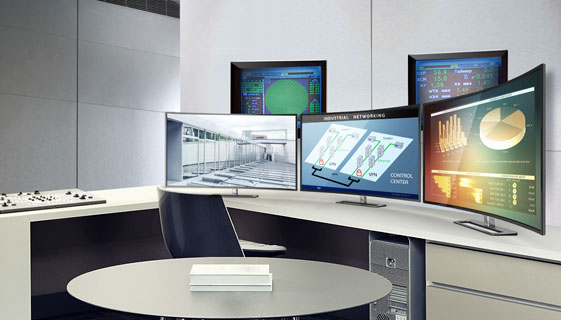

  • 편리한 관리

    실제 건물 평면도에 에어컨을 배치하고, 다양한 공조 시스템을 중앙 모니터링하여 쉽고 빠른 위치 및 상태 확인이 가능합니다. 또한, 특성에 맞는 상세 제어로 공조 시스템의 수명 연장과 에너지 절감 효과를 볼 수 있습니다.

    편리한 관리 이미지
  • 다양한 확장성

    ACS IV의 확장된 제어영역으로 LG HVAC 제품 및 외부 기기까지 관리할 수 있습니다.

    다양한 확장성 이미지

중앙제어 솔루션

  • new 아이콘 이미지 new 아이콘 이미지 AC Manager IV 이미지

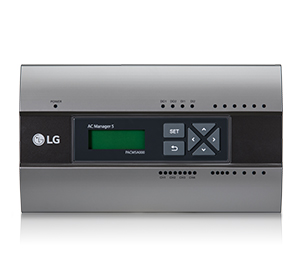

    AC Manager IV

    모델명 : PACM4B000

    최대 32 개의 HVAC controller 또는 HVAC touch를 연결하여
    8,192 개의 실내기를 제어 및 모니터링 할 수 있습니다.

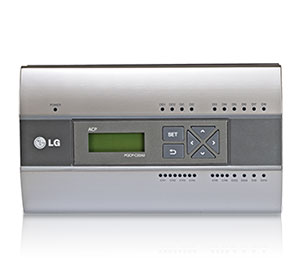

  • ACP IV 이미지
    ACP IV

    모델명 : PACP4B010

    Web서버가 내장되어 있어 별도 프로그램이나 전용 PC가 없이도
    어디서든지 사용자가 인터넷을 이용해 제어할 수 있는 기능을 제공합니다.

  • ACS I/O 모듈 이미지
    ACS I/O 모듈

    모델명 : PEXPMB000

    ACS IV 중앙제어기가 가지고 있는 DI / DO 포트 외에 추가 관제점을
    이용하고자 할 경우, 확장성을 위해 AC SIV 중앙제어기와 연동할 수 있는
    모듈입니다.

  • AC Smart IV 모듈
    AC Smart IV

    모델명 : PACS4B000

    10.2인치 터치 스크린과 사용성 높은 GUI로 보다 편리한 제어가 가능합니다.

  • AC Ez Touch 이미지
    AC Ez Touch

    모델명 : PACEZB000

    5인치 터치스크린과 컬러 GUI를 탑재한 AC Ez Touch 제품으로
    소형현장의 관리가 더욱 편리해졌습 니다.

중앙제어 솔루션 : 제품 특장점
  • 제품군
  • 모델명

  • 운전 / 정지
  • 최대 실내기 연결 수
  • 개별/ 그룹 제어
  • 풍량제어
  • 환기제어
  • 모드설정
  • 잠금
  • 에러확인
  • 도면보기
  • 스케줄
  • 피크/디멘드
  • 운전 시간 제한
  • 자동 전환 운전
  • 절전모드
  • 이력관리
  • Web Access
  • 전력 소비량 모니터링
  • 외부 기기 연동
  • Slave모드
  • AC Manager IV
  • new 아이콘 이미지 new 아이콘 이미지 AC Manager IV 이미지

    PACM4B000

  • 8,192
  • 냉방/난방/자동운전/제습/송풍
  • 설정온도/온도범위/모드/풍량/전체
  • 월간/주간/반복/예외일
  • -
  • 프로그램을 통한 원격접속
  • -
  • ACP IV
  • ACP IV 이미지

    PACP4B010

  • 256
  • 냉방/난방/자동운전/제습/송풍
  • 설정온도/온도범위/모드/풍량/전체
  • 월간/주간/반복/예외일
  • -
  • -
'16년도 종합 기술자료집 기준
  • 제품군
  • 모델명

  • 운전 / 정지
  • 최대 실내기 연결 수
  • 개별/ 그룹 제어
  • 풍량제어
  • 환기제어
  • 모드설정
  • 잠금
  • 에러확인
  • 도면보기
  • 스케줄
  • 피크/디멘드
  • 운전 시간 제한
  • 자동 전환 운전
  • 절전모드
  • 이력관리
  • Web Access
  • 전력 소비량 모니터링
  • 외부 기기 연동
  • Slave모드
  • AC Smart IV
  • AC Smart IV 이미지

    PACS4B000

  • 128
  • ○(온도/모드/풍량/전체)
  • 냉방/난방/자동운전/제습/송풍
  • 설정온도/온도범위/모드/풍량/전체
  • 월간/주간/반복/예외일
  • -
  • DI2/DO2
  • -
  • AC Ez Touch
  • AC Ez Touch 이미지

    PACEZB000

  • 32
  • ○(온도/모드/풍량/전체)
  • 냉방/난방/자동운전/제습/송풍
  • 설정온도/온도범위/모드/풍량/전체
  • -
  • 월간/주간/반복/예외일
  • -
  • -
  • -
  • DI : 1
  • ○(상위 제어기오 호환)
'16년도 종합 기술자료집 기준

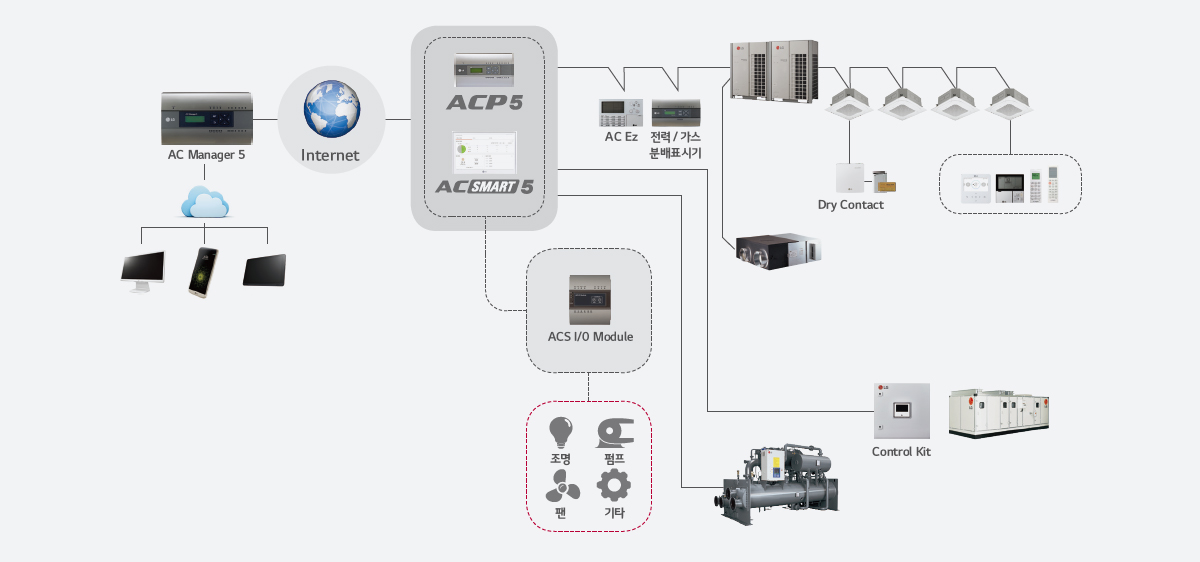

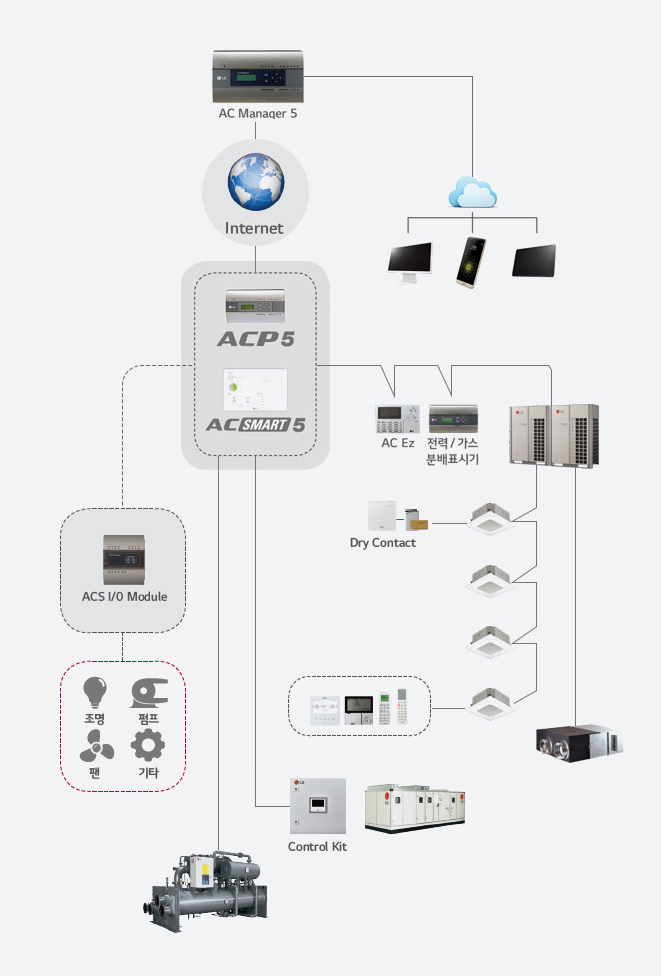

시스템 구성도 : AC Manager IV
AC Manager IV 이미지 AC Manager IV 이미지

외부연동 솔루션

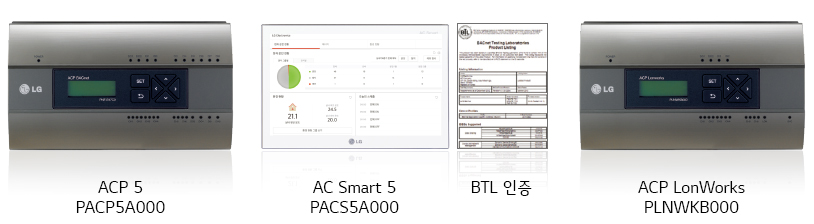

BMS 연동 시스템

타사 BMS (Building Management System)와 연동하여 실내기, ERV, 시스템보일러, AHU를 제어하는 외부연동 장치입니다.

BMS 연동 시스템 이미지
BMS 연동 시스템
모델명 프로토콜 연동제품
실내기,시스템보일러,ERV AHU
BACnet (PNF-B17C0) BACnet IP Modbus TCP 256세대 (AHU 최대 16대 포함)
LonWorks (PLNWKB000) LonWorks 64대 16대
Dry Contact
접점용 Dry Contact

실내기에 연결하는 폭 넓은 외부 접점 인식 및 제어를 할 수 있습니다.

접점용 Dry Contact 이미지
  • 제품 특장점
  • 호텔, 모텔, 콘도 객실의 Key - Tag와 연동제어
  • 인체감지센서와 연동하여 무인 현금지급기, 강의실, 체육관 등에 적용
  • 외부 경보센서와 연동하여 실내기를 자동 정지
  • 조명센서와 연동하여 조명 On / Off시, 실내기도 운전 / 정지 제어
Dry Contact 접점용 Dry Contact
모델명 PDRYCB000 PDRYCB400
접점 수 1개 2개
전원 AC 220V 무전압 또는 DC 5~ 12V
On/Off제어
에러 및 동작 상태 출력
'16년도 종합 기술자료집 기준 통신용 Dry Contact

실내기에 연결하는 제품으로 외부연동을 (호텔 객실제어) 위한 Modbus 통신이 가능합니다.

통신용 Dry Contact 이미지
  • 제품 특장점
  • Modbus 통신으로 실내기 외부연동
  • 최대 8 대의 실내기 연결 가능
  • On / Off, 온도, 모드, 풍향 설정 가능

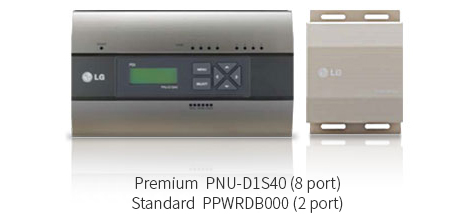

전력 / 가스 분배표시기 (Premium)

전력 / 가스 분배표시기는 최대 128 대 (GHP 64 대)의 실내기 전력 및 가스 사용값을 분배하여 표시해주는 장치입니다.

전력 / 가스 분배표시기 (Premium) 이미지
  • 제품 특장점
  • 정전 시에도 데이터 백업을 통해서 전력 및 가스 사용량을 정확히 관리
  • 별도 분리 가능한 커넥터를 적용하여 설치 편리성 강화
  • RS485 통신타입, 펄스타입 전력량계 연동 가능
전력 / 가스 분배표시기 (Premium)
모델명 PNU-D1S40 PPWRDB000
실외기 8대 (GHP 4대) 2대 (GHP 1대)
실내기 128대 (GHP 64대) 128대 (GHP 64대)
'16년도 종합 기술자료집 기준

개별제어 솔루션

유선리모컨

LG가 제공하는 프리미엄,스탠다드, 심플 유선리모컨을 통해 다양한 실내기를 손쉽게 제어할 수 있습니다.

  • 제품군
  • 모델명

  • 매뉴얼 다운로드
  • 운전 / 정지
  • 풍량제어
  • 온도설정
  • 모드설정
  • 부가모드 설정
  • 오토스윙
  • 예약설정
  • 버튼 입력 잠금
  • 청전 보장
  • 시간 표시 기능
  • 에너지 모니터링 기능
  • 외부 출력 포트
  • MULTI VSUPER 5연계기능
  • 프리미엄
  • 프리미엄 이미지PREMTA000

    PREMTA000

  • -
  • -
  • 뉴 스탠다드
  • new 아이콘 이미지 new 아이콘 이미지 뉴 스탠다드 PREMTB100(흰색) 이미지

    PREMTB100(흰색)
    PREEMTBB10(흰색)

  • 다운로드
  • DO : 1
'16년도 종합 기술자료집 기준
  • 제품군
  • 모델명

  • 운전 / 정지
  • 풍량제어
  • 온도설정
  • 모드설정
  • 부가모드 설정
  • 오토스윙
  • 예약설정
  • 버튼 입력 잠금
  • 청전 보장
  • 시간 표시 기능
  • 에너지 모니터링 기능
  • 외부 출력 포트
  • MULTI VSUPER 5연계기능
  • 스탠다드
  • 스탠다드 PREMB001(흰색) 이미지

    PREMB001(흰색)
    PREMTBB01(검정)

  • 다운로드
  • -
  • -
  • 심플
  • 심플 PRC-VC0QW(흰색) 이미지

    PRC-VC0QW(흰색)
    PRC-VCL0Q(검정)

  • -
  • -
  • -
'16년도 종합 기술자료집 기준
무선리모컨

무선을 이용하여 더욱 편리하게 에어컨을 제어할 수 있습니다.

무선리모컨
제품군 프리미엄
모델명 PLR-HR0FDB (냉방 전용)이미지

PLR-HR0FDB (냉방 전용)
PLR-CR0FDB (냉/난방 겸용)

매뉴얼 다운로드 다운로드
운전 / 정지 풍량제어
온도설정 모드설정 냉방/난방/자동운전/제습/송풍
부가모드 설정 설정온도/온도범위 /모드/풍량/전체 오토스윙
바람각 제어 예약 설정 취침/켜짐 꺼짐
실내 온도 표시 취침예약 최대 7시간
무선리모컨
제품군 프리미엄
모델명 PLR-HR0FDB (냉방 전용)이미지

PLR-HR0FDB (냉방 전용)
PLR-CR0FDB (냉/난방 겸용)

매뉴얼 다운로드 다운로드
운전 / 정지
풍량제어
온도설정
모드설정 냉방/난방/자동운전/제습/송풍
부가모드 설정 설정온도/온도범위 /모드/풍량/전체
오토스윙
바람각 제어
예약 설정 취침/켜짐 꺼짐
실내 온도 표시
취침예약 최대 7시간
'16년도 종합 기술자료집 기준
