LG ESS 솔루션 PCS
주요 특장점

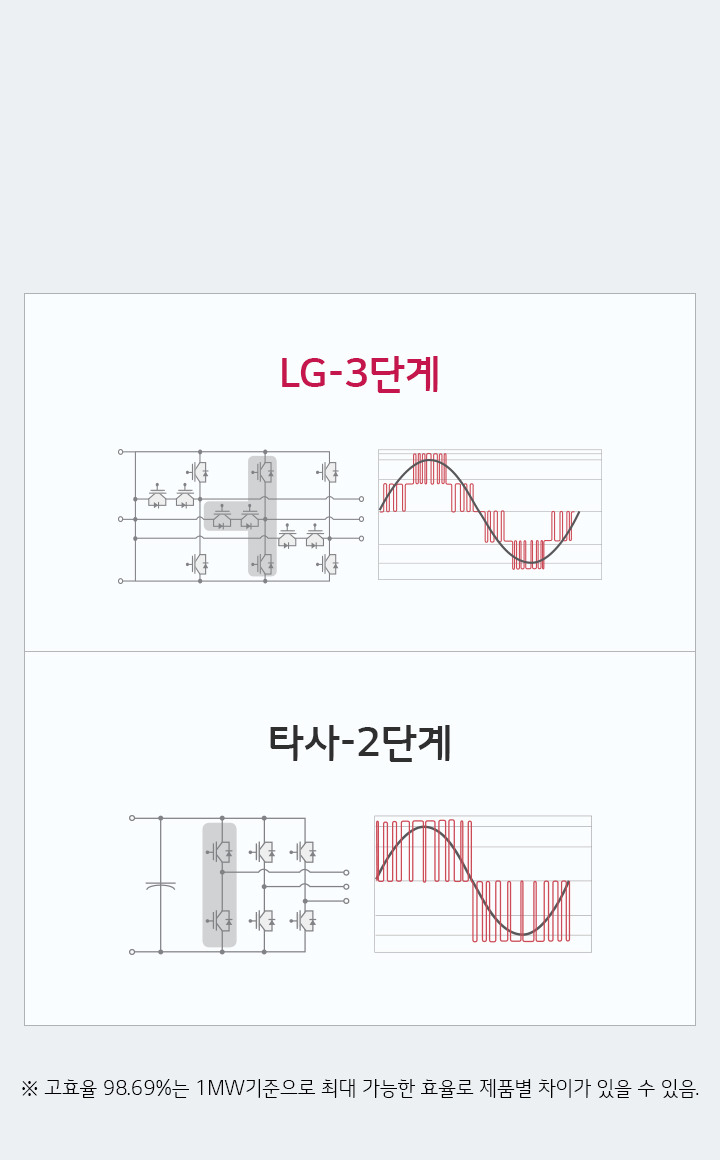

3레벨 인버터를 적용하여 만든
고효율 PCS(98.6％)
3레벨의 인버터를 적용하여 전력 변환 손실을 최대한 줄인 고효율의 PCS입니다.
전력손실 최소화로 시스템의 안정성과 발전량을 높여주어, 고객님의 수익을 극대화합니다.

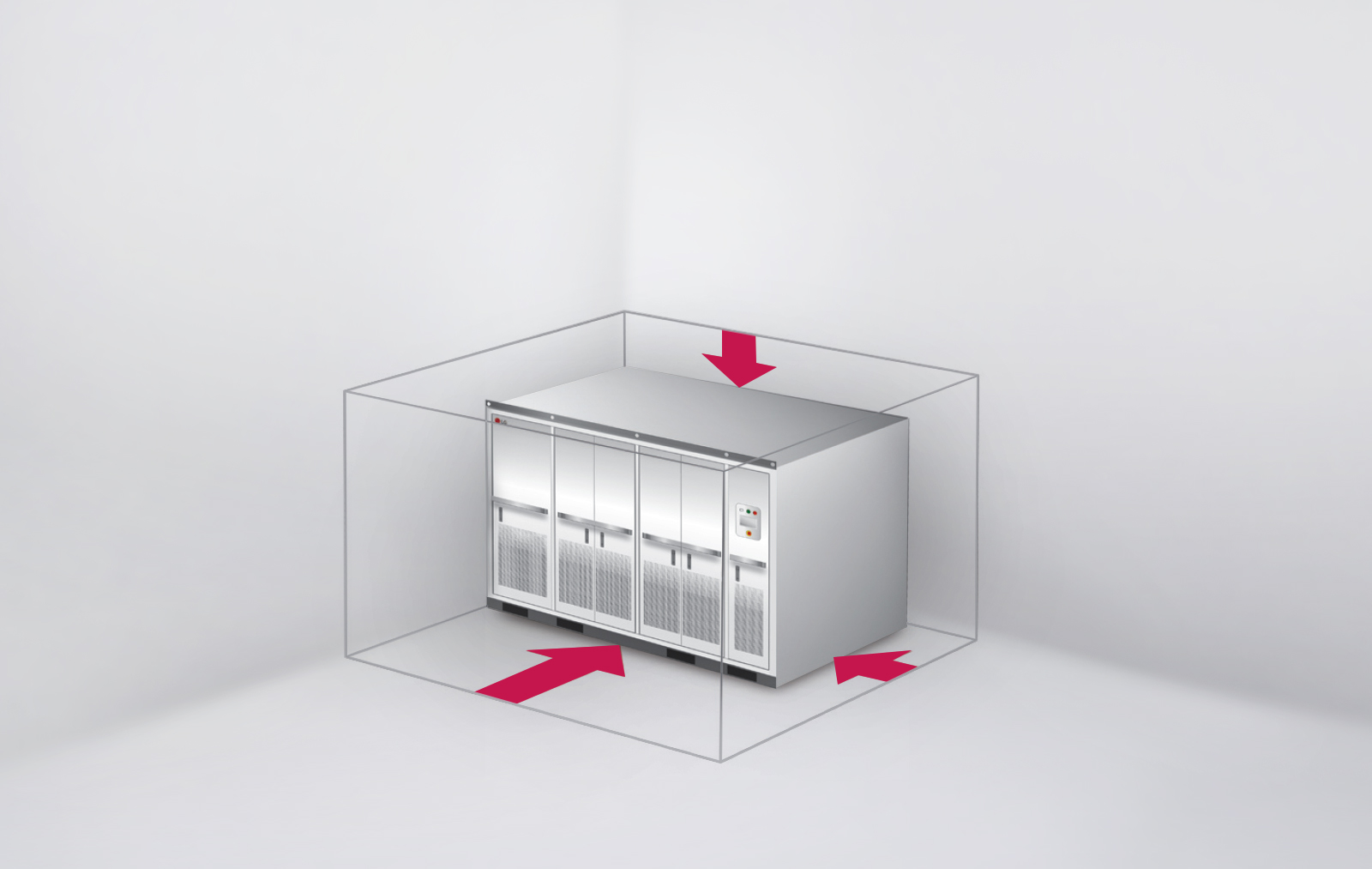

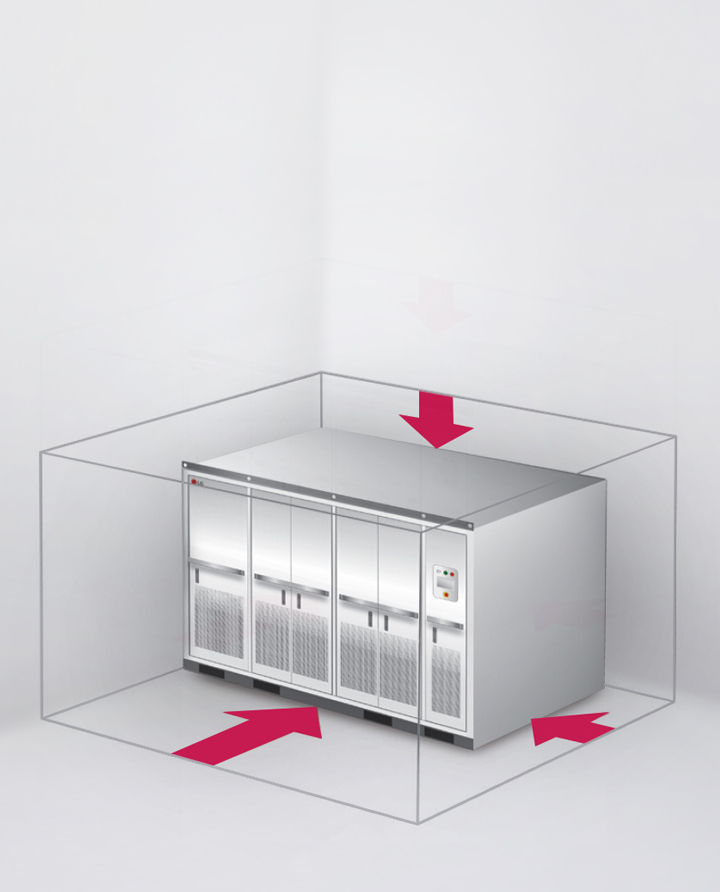

효율적인 공간 활용
타사 대비 컴팩트한 사이즈로 설치면적을 줄여주어 설치공간을 더 효율적으로 이용할 수 있습니다.
또한, 전력밀도는 타사대비 12％ 높습니다.
※ 1MW 기준.

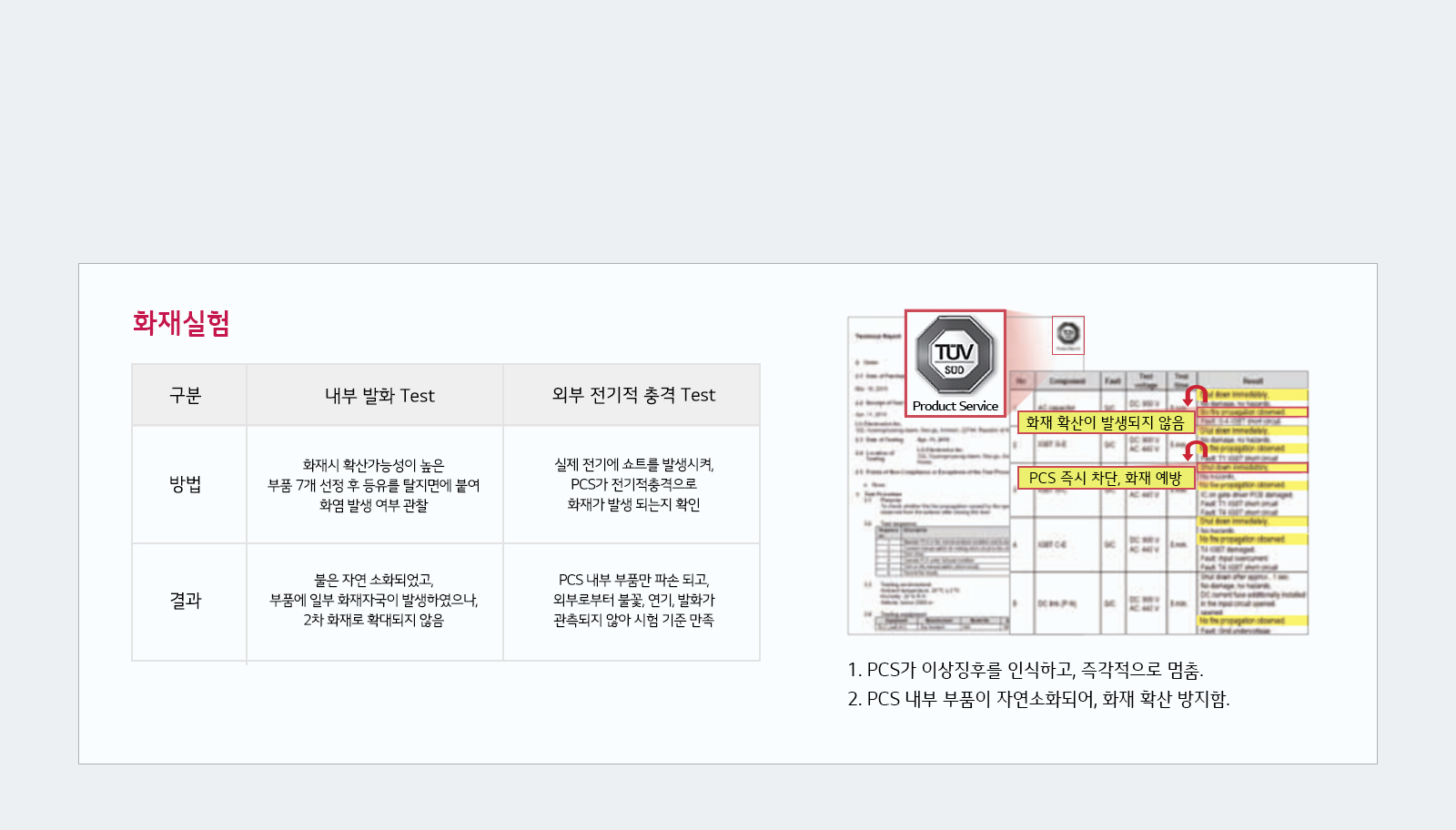

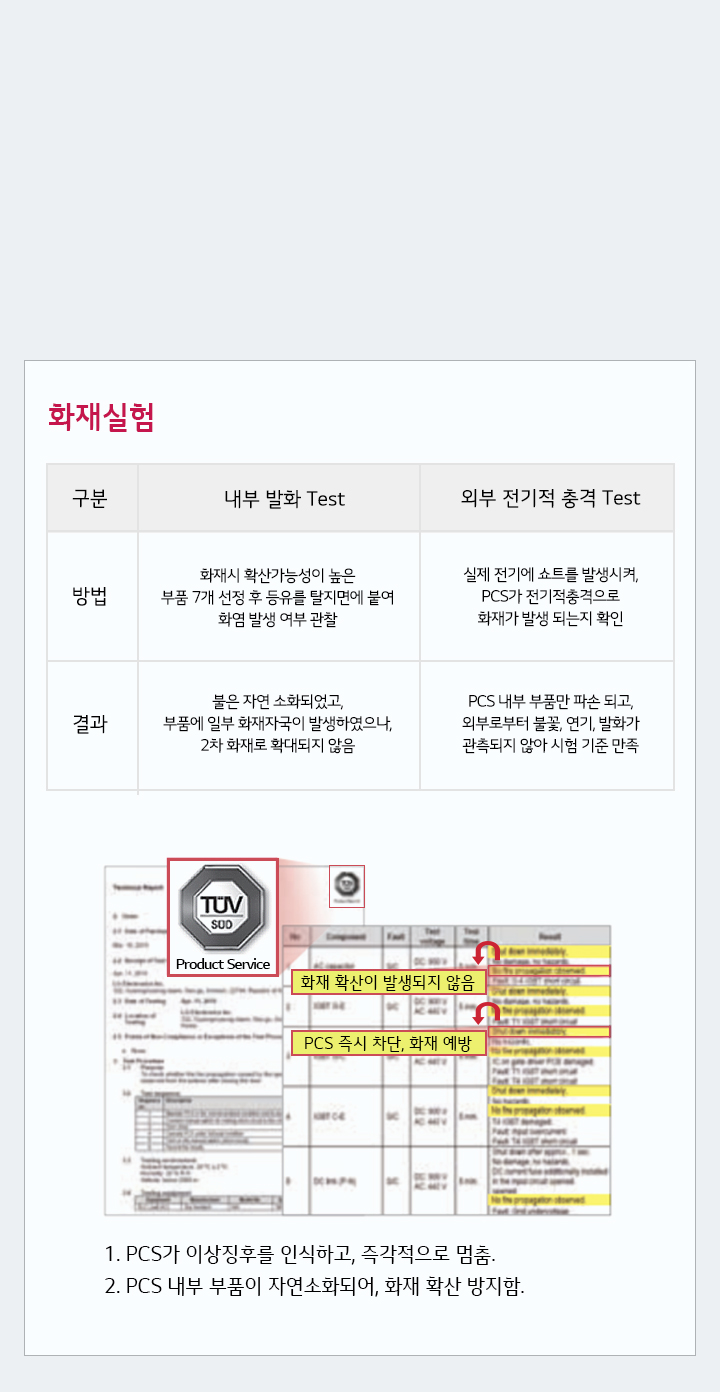

세계 인증기관 독일 TUV에서 “화재 안전성”을 증명한 LG PCS
내부 발화와 외부 전기적 충격 실험으로 TUV에서 화재 안전성 검증을 받은 고품질 LG PCS(시험모델 : 250kW)
※ 시험방법 : IEC 62477 항목 中 화재 관련된 5.2와 4.2 항목 Test 실시
| 용량(kW) | 50 | 250 | 1000 | 2000 | |||
|---|---|---|---|---|---|---|---|
| 최대 효율(%) | 95(변압기 포함) | 98.4 | 98.6 | 98.6 | 98.5 | ||

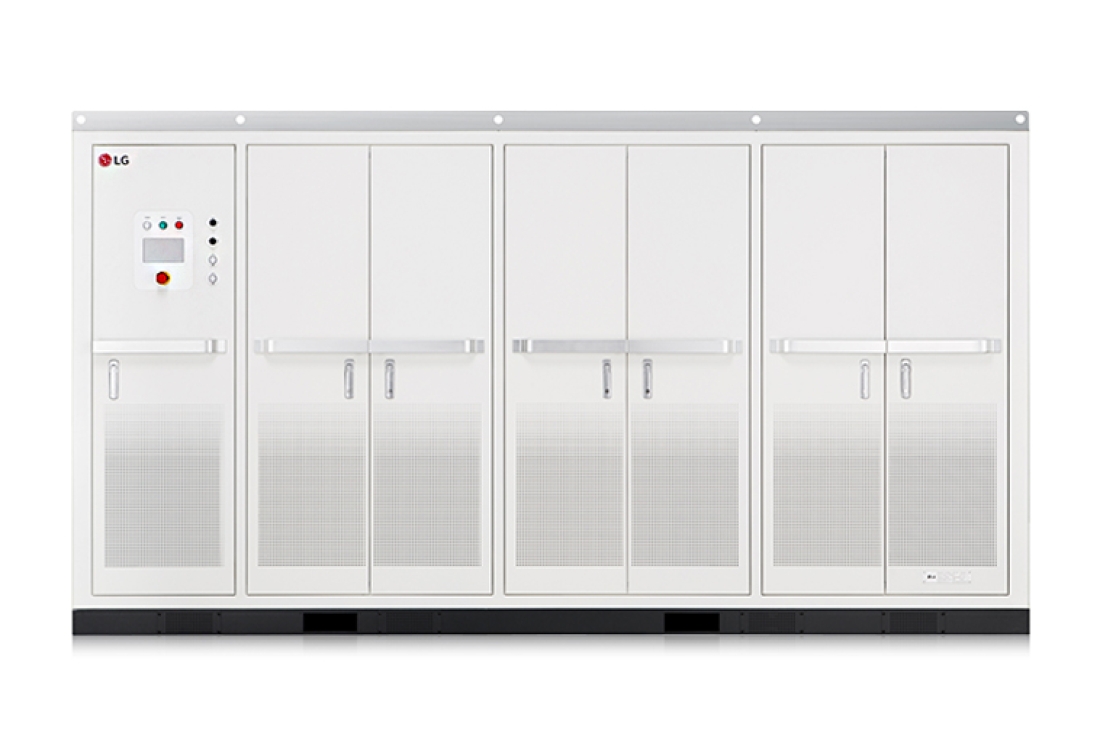

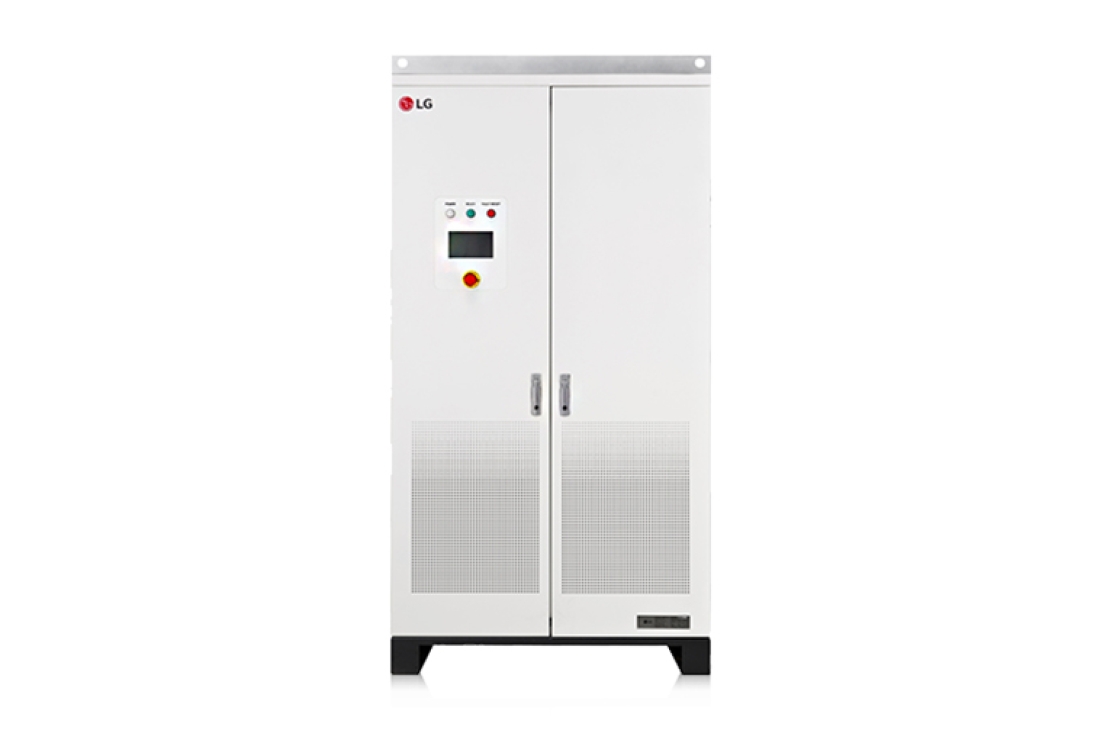

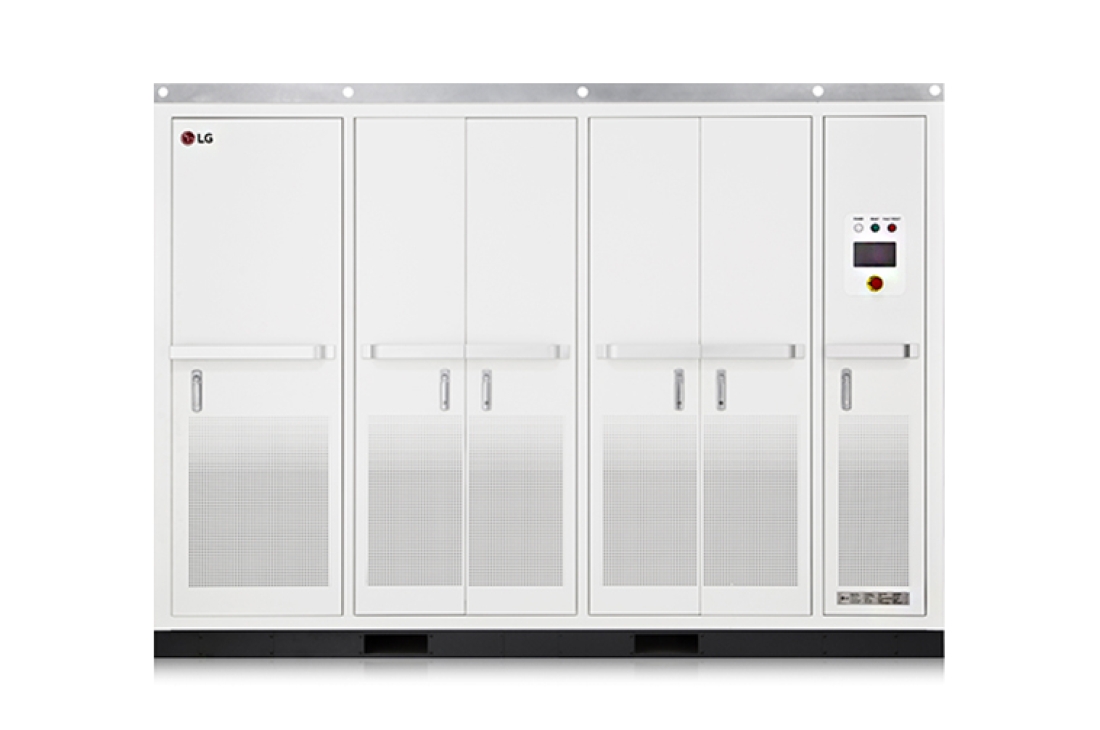

| 외관 |  |
 |
 |
 |
 |
||
| 모델명 | EF50T332111 | EF50T332111 | EF01M452131 | EF01M412131 | EF02M41N111 | ||
| AC | 정격 출력 |
전류(A) | 76 | 338 | 1,312 | 1,312 | 2,625 |
| 전압(Vac) | 360 | 440 | 440 | 440 | 440 | ||
| 주파수(Hz) | 50 | 50/60 | 60 | ||||
| 전류 왜형률(THD)(%) | < 5 | < 2 | |||||
| 역률 | > 0.95 | > 0.99 | |||||
| DC | 최대 입력 |
전압(Vac) | 820 | 1,100 | 1,100 | 1,100 | 1,100 |
| 전류(A) | 117 | 374 | 1,635 | 1,635 | 3,000 | ||
| DC전압범위(V) | 550 ~ 820 | 750 ~ 1,100 | 750 ~ 1,100 | 750 ~ 1,100 | 750 ~ 1,100 | ||
| 일반 사양 |
크기(W/D/H, mm) | 750 x 800 x 1,500 | 1,000 x 670 x 1,991 | 2,930 x 1,000 x 2,000 | 2,930 x 1,000 x 2,000 | 3,600 x 800 x 2,000 | |
| 무게(Kg) | 550 | 670 | 2,090 | 2,300 | 3,300 | ||
| 동작 온도 범위(℃) | -10 -40 | -20 - 40 | |||||
| 냉각방식 | 강제 공랭식 | ||||||
| IP보호등급 | IP20 | IP21 | |||||
| RTU | 통신 | Ethernet | RS-485, Modbus, CAN | ||||
| 입/출력(채널) | 4/4 | ||||||
| HUI | 통신 | CAN,RS-485,TCP/IP | RS-232/422/485, Ethernet | ||||
| 디스플레이 | 7인치 LCD Touch | ||||||
| 특장점 | 변압기 내장형 | 비상발전기능 | DC Disconnector | HSCB (DC) | HSCB (DC) | ||
※ 상기 이미지는 실제와 다를 수 있습니다.
