빌딩 솔루션

유연한 플랫폼으로 빌딩 내 모든 설비들을 고객이 원하는 구성으로 통합하고, 편리한 사용성을 기반으로 운영 효율성을 극대화하는 통합 빌딩 관리 솔루션입니다.

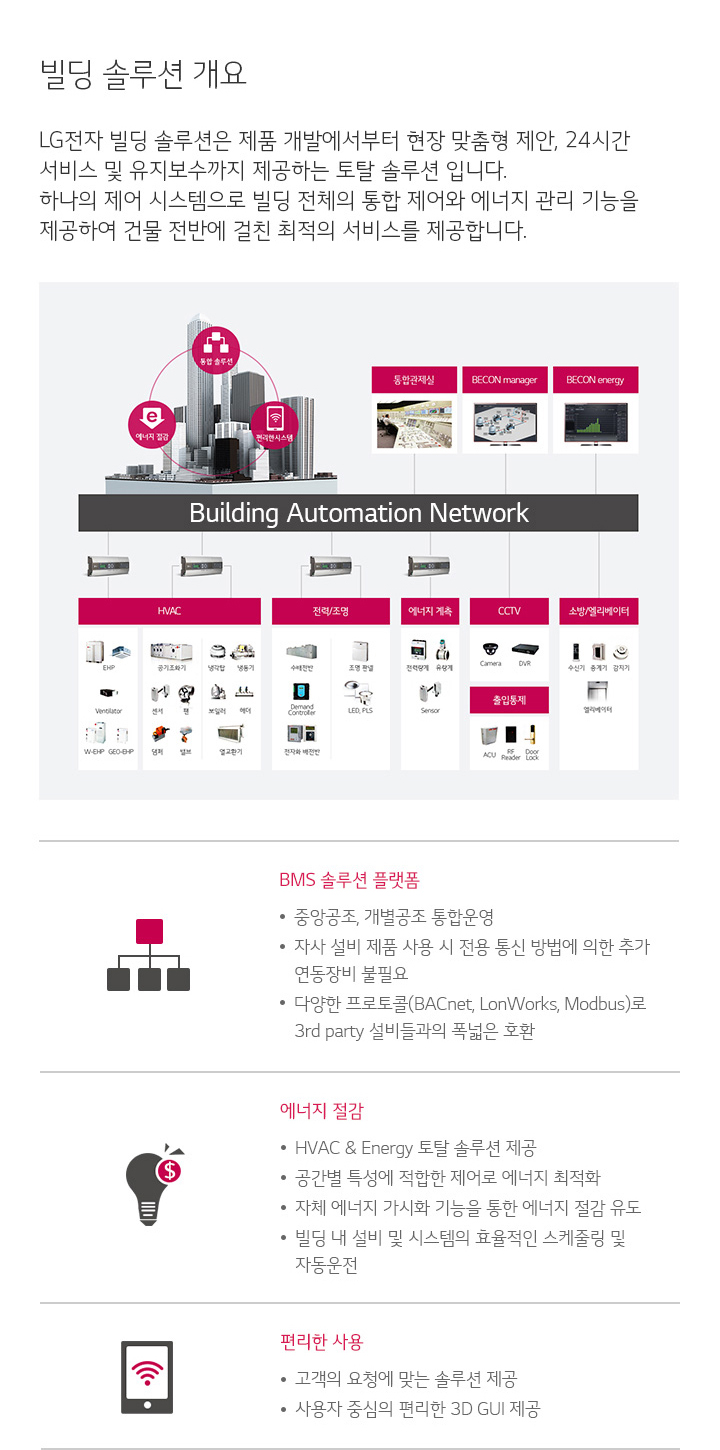

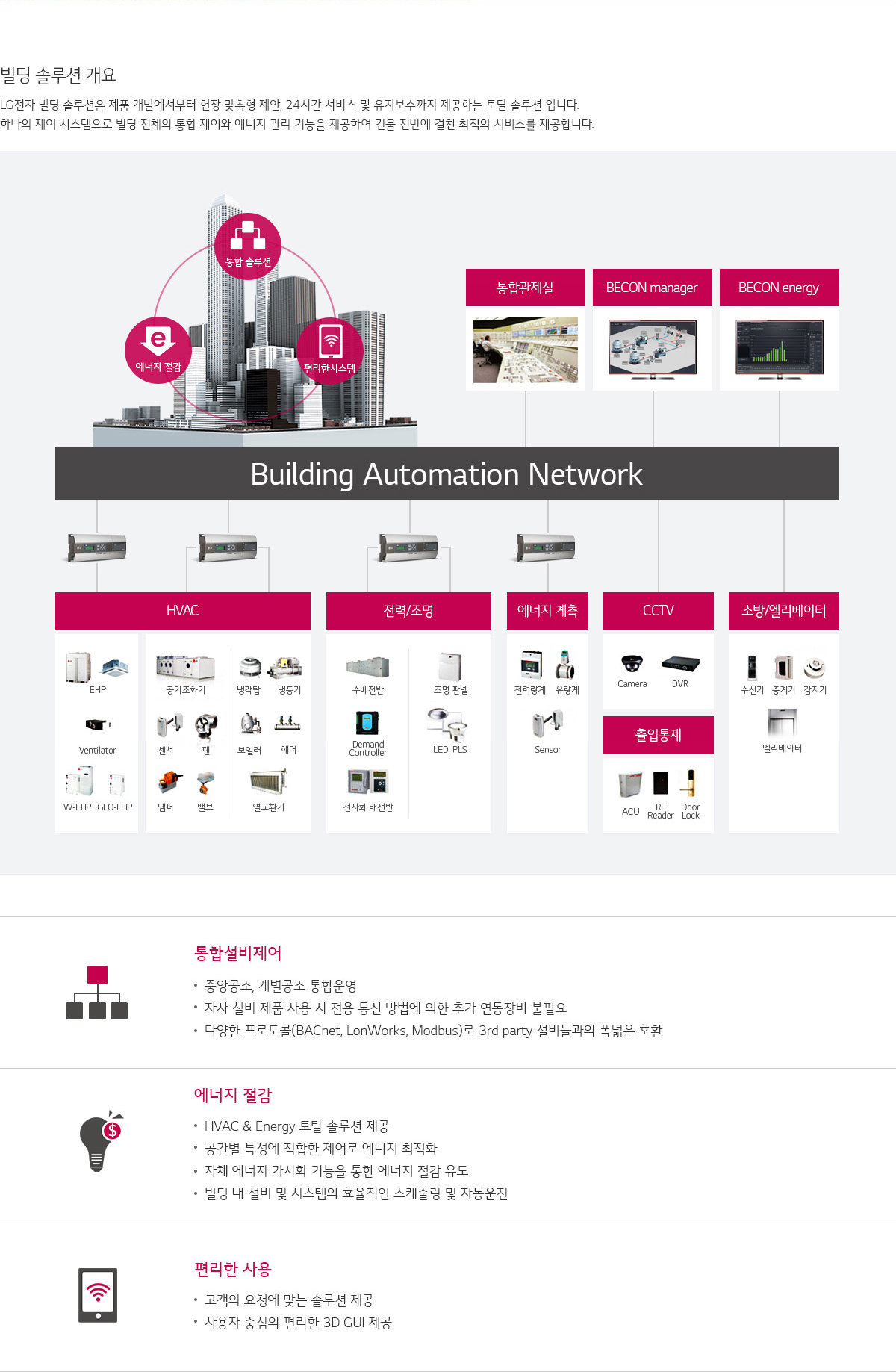

빌딩 솔루션 개요

LG전자 빌딩 솔루션 제품 개발에서부터 현장 맞춤형 제안, 24시간 서비스 및 유지보수까지 제공하는 토탈 솔루션 입니다. 하나의 제어 시스템으로 빌딩 전체의 통합 제어와 에너지 관리 기능을 제공하여 건물 전반에 걸친 최적의 서비스를 제공합니다.

  • 통합 솔루션
  • 편리한 시스템
  • 에너지 절감
Building Automation Network
통합관제실
BECON manager
BECON energy
HVAC
EHP, Ventilator, W-EHP, GEO-EHP
공기 조화조, 센서, 팬, 댐퍼, 밸브, 냉각탑, 냉동기, 보일러, 헤더, 열교환기
전력/조명
수배전반, Demand Controller, 전자화 배전반, 조명 판넬, LED, PLS
에너지 계측
전력량계, 유량계, Sensor
CCTV
Camera, DVR
출입 통제
ACU, RF Render, Door Lock
소방/엘리베이터
수신기, 중계기, 감지기, 엘리베이터
  • 통합설베제어
    • 중앙공조, 개별공조 통합운영
    • 자사 설비 제품 사용 시 전용 통신 방법에 의한 추가 연동장비 불필요
    • 다양한 프로토콜(BACnet, LonWorks, Modbus)로 3rd party 설비들과의 폭넓은 호환
  • 에너지 절감ㅇ
    • HVAC & Energy 토탈 솔루션 제공
    • 공간별 특성에 적합한 제어로 에너지 최적화
    • 자체 에너지 가시화 기능을 통한 에너지 절감 유도
    • 빌딩 내 설비 및 시스템의 효율적인 스케줄링 및 자동운전
  • 편리한 사용
    • 고객의 요청에 맞는 솔루션 제공
    • 사용자 중심의 편리한 3D GUI제공

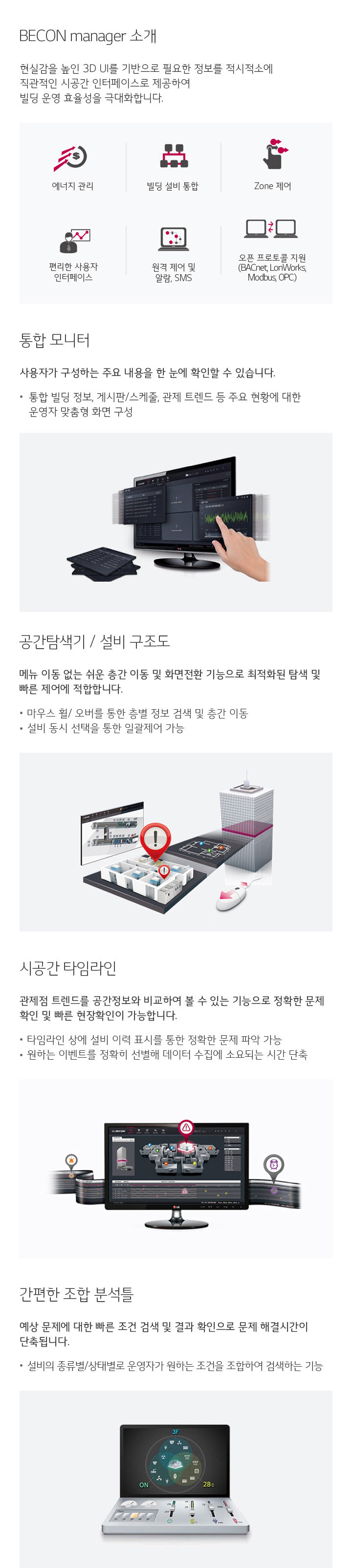

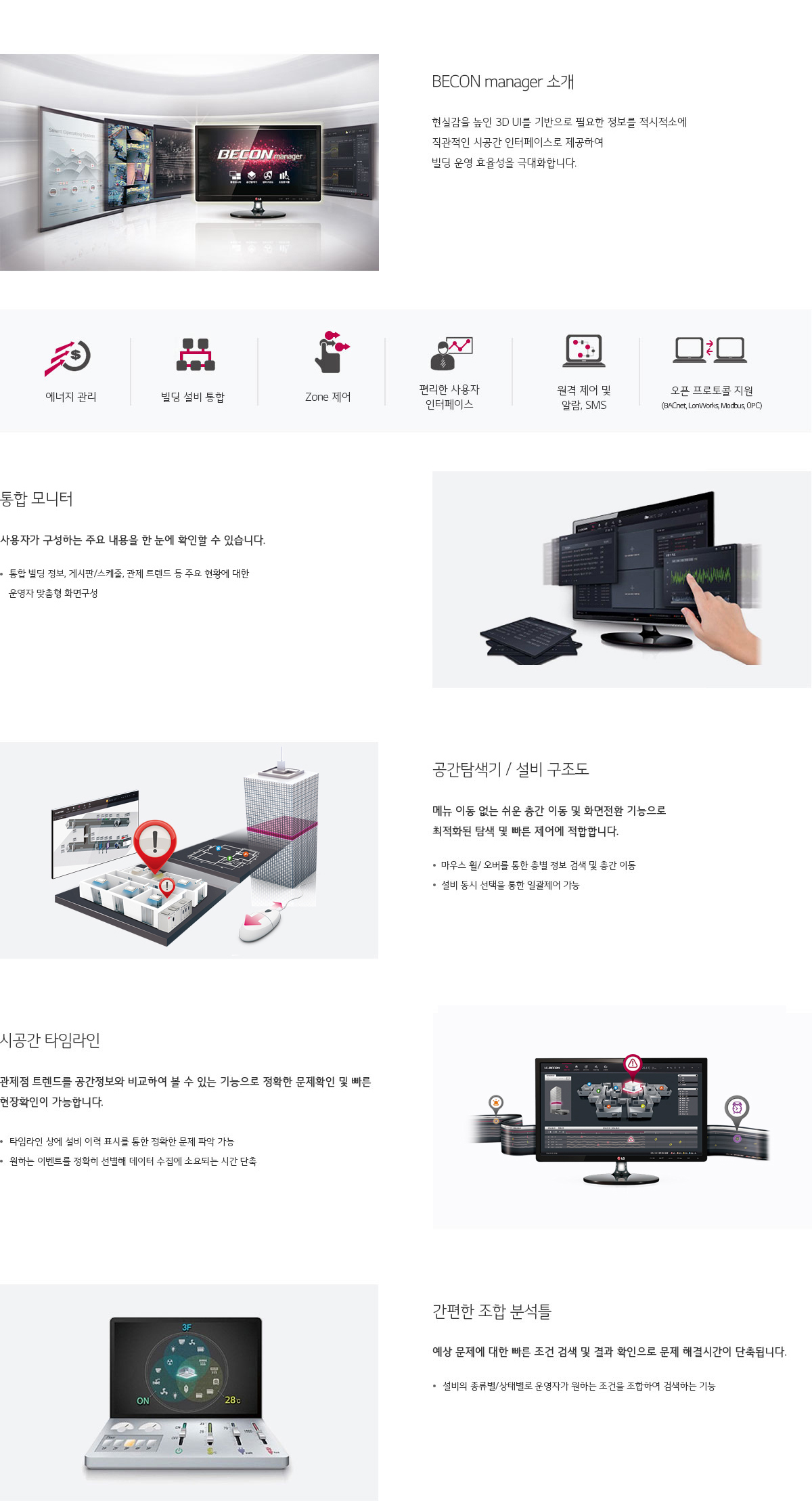

BECON manager 소개

현실감을 높인 3D UI를 기반으로 필요한 정보를 적시적소에 직관적인 시공간 인터페이스로 제공하여 빌딩 운연 효율성을 극대화합니다.

  • 에너지 관리
  • 빌딩 설비 통합
  • Zone 제어
  • 편리한 사용자 인터페이스
  • 원격 제어 및 알람, SMS
  • 오픈 프로토콜 지원 (BACnet, LonWorks, Modbus, OPC)
통합 모니터

사용자가 구성하는 주요 내용을 한 눈에 확인할 수 있습니다.

  • 통합 빌딩 정보, 게시판/스케줄, 관제 트렌드 등 주요 현황에 대한 운영자 맞춤형 화면구성
공간탐색기 / 설비 구조도

메뉴 이동 없는 쉬운 층간 이동 및 화면전환 기능으로 최적화된 탐색 및 빠른 제어에 적합 합니다.

  • 마우스 휠/오버를 통한 층별 정보 검색 및 층간 이동
  • 설비 동시 선택을 통한 일괄제어 가능
시공간 타임라인

관제점 트렌드를 공간정보와 비교하여 볼 수 있는 기능으로 정확한 문제확인 및 빠른 현장확인이 가능합니다.

  • 타임라인 상에 설비 이력 표시를 통한 정확한 문제 파악 가능
  • 원하는 이벤트를 정확히 선별해 데이터 수집에 소요되는 시간 단축
간편한 조합 분석틀

예상 문제에 대한 빠른 조건 검색 및 결과 확인으로 문제 해결 시간이 단축됩니다.

  • 설비의 종류별/상태별로 운영자가 원하는 조건을 조합하여 검색하는 기능

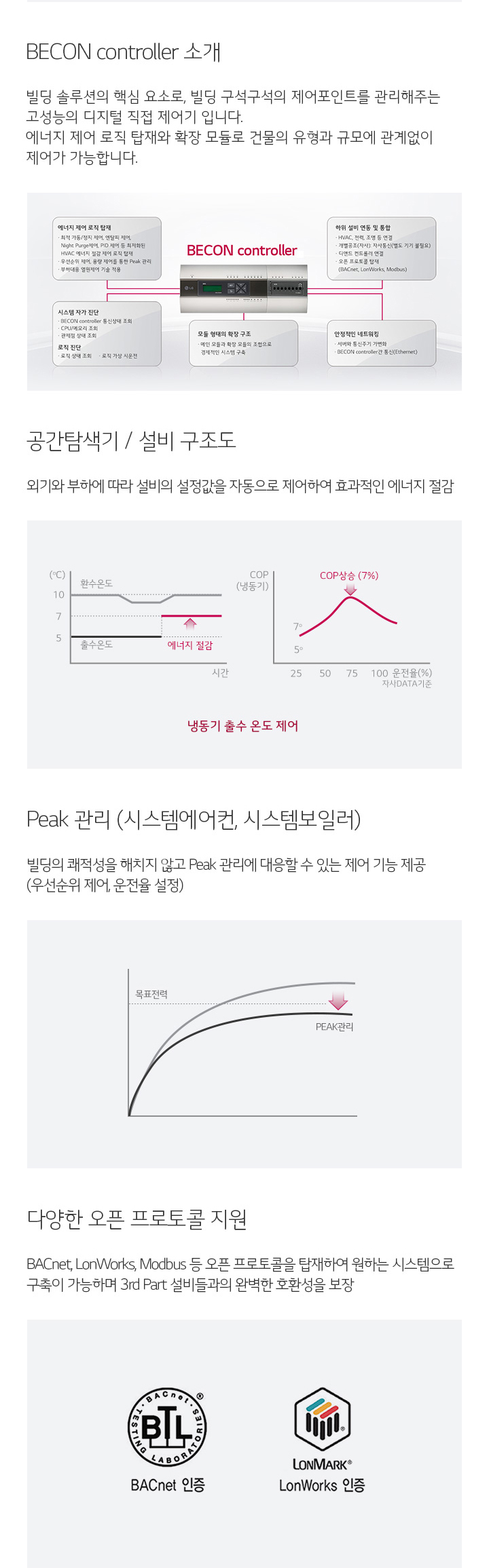

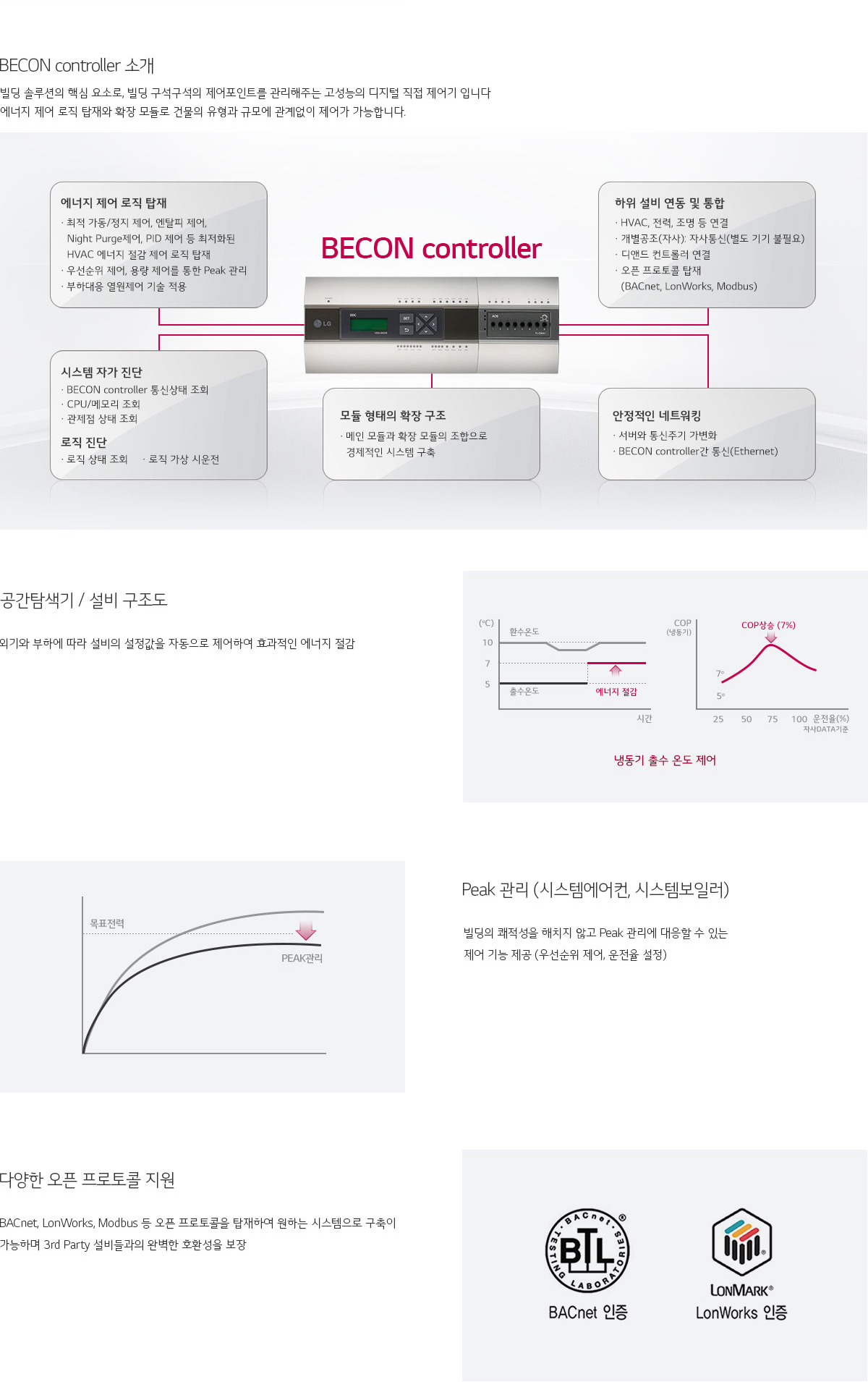

BECON controller 소개

빌딩 솔루션의 핵심 요소로, 빌딩 구석구석의 제어 포인트를 관리해주는 고성능의 디지털 직접 제어기 입니다. 에너지 제어 로직 탑재와 확장 모듈로 건물의 유형과 규모에 관계없이 제어가 가능합니다.

BECON controller
에너지 제어 로직 탑재
최적 가동/정지 제어, 엔탈피 제어, Night Purge 제어, PID 제어 등 최저화된 HVAC 에너지 절감 제어 로직 탑재
우선순위 제어, 용량 제어를 통한 PEAK 관리
부하대응 열원제어 기술 적용
하위 설비 연동 및 통합
HVAC, 전력, 조명 등 연결
개별공조(자사):자사 통신(별도 기기 불필요)
디앤드 컨트롤러 연결
오픈 프로토콜 탑재 (BACnet, LonWorks, Modbus)
시스템 자가 진단
BECON controller 통신상태 조회
CPU/메모리 조회
관제점 상태 조회
로직 진단
로직 상태 조회
로직 가상 시운전
모듈 형태의 확장 구조
메인 모듈과 확장 모듈의 조합으로 경제적인 시스템 구축
안정적인 네트워킹
서버와 통신주기 가변화
BECON controller간 통신 (Ethermet)
공간탐색기 / 설비 구조도

외기와 부하에 따라 설비의 설정값을 자동으로 제어하여 효과적인 에너지 절감

Peak 관리 (시스템 에어컨, 시스템 보일러)

빌딩의 쾌적성을 해치지 않고 Peak 관리에 대응할 수 있는 제어 기능 제공 (우선순위 제어, 운전율 설정)

다양한 오픈 프로토콜 지원

BACnet, LonWorks, Modbus 등 오픈 프로토콜을 탑재하여 원하는 시스템으로 구축이 가능하며 3rd Party 설비들과의 완벽한 호환성을 보장

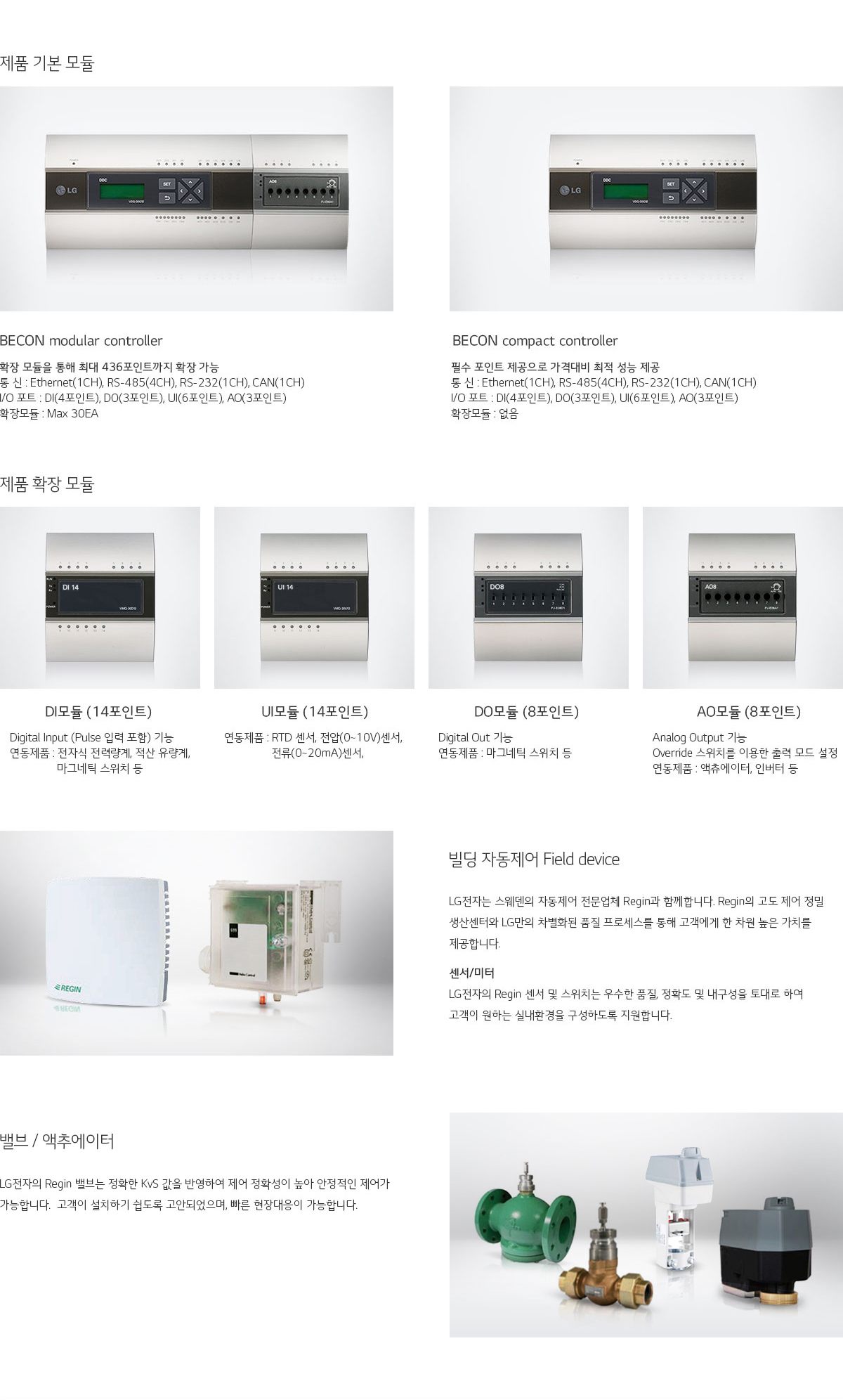

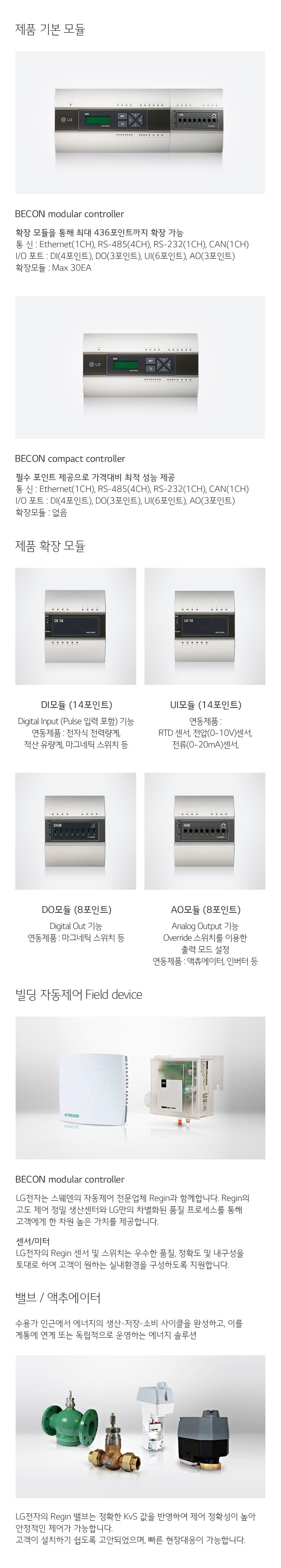

제품 기본 모듈
  • BECON modular controller

    확장 모듈을 통해 최대 436포인트까지 확장 가능

    • 통신 : Ethernet(1CH), RS-485(4CH), Rs-232(1CH), CAN(1CH)
    • I/O 포트 : DI(4포인트), DO(3포인트), UI(6포인트), AO(3포인트)
    • 확장 모듈 : Max 30EA
  • BECON compact controller

    필수 포인트 제공으로 가격대비 최적 성능 제공

    • 통신 : Ethernet(1CH), RS-485(4CH), RS-232(1CH), CAN(1CH)
    • I/O : DI(4포인트), DO(3포인트), UI(6포인트), AO(3포인트)
    • 확장 모듈 : 없음
제품 확장 모듈
  • DI모듈 (14포인트)

    Digital Input (Pulse 입력 포함) 기능

    • 연동제품 : 전자식 전력량계, 적산 유량계, 마그네틱 스위치 등
  • UI모듈 (14포인트)
    • 연동제품 : RTD 센서, 전압(0~10V)센서, 전류(0~20mA)센서
  • DO모듈(8포인트)

    Digital Out 기능

    • 연동제품 : 마그네틱 스위치 등
  • AO모듈 (8포인트)

    Analog Output 기능

    • Override 스위치를 이용한 출력 모드 설정
    • 연동제품 : 액츄에이터, 인버터 등
빌딩 자동제어 Field device

LG 전자는 스웨뎅ㄴ의 자동제어 전문업체 Regin과 함께합니다. Regin의 고도 제어 정밀 생산센터와 LG만의 차별화된 품질 프로세스를 통해 고객에게 한 차원 높은 가치를 제공합니다.

센서/미터

LG전자의 Regin 센서 및 스위치는 우수한 품질, 정확도 및 내구성을 토대로 하여 고객이 원하는 실내 환경을 구성하도록 지원합니다.

밸브/액추에이터

LG전자의 Regin 밸브는 정확한 KvS 값을 반영하여 제어 정확성이 높아 안정적인 제어가 가능합니다. 고객이 설치하기 쉽도록 고안되었으며, 빠른 현장대응이 가능합니다.

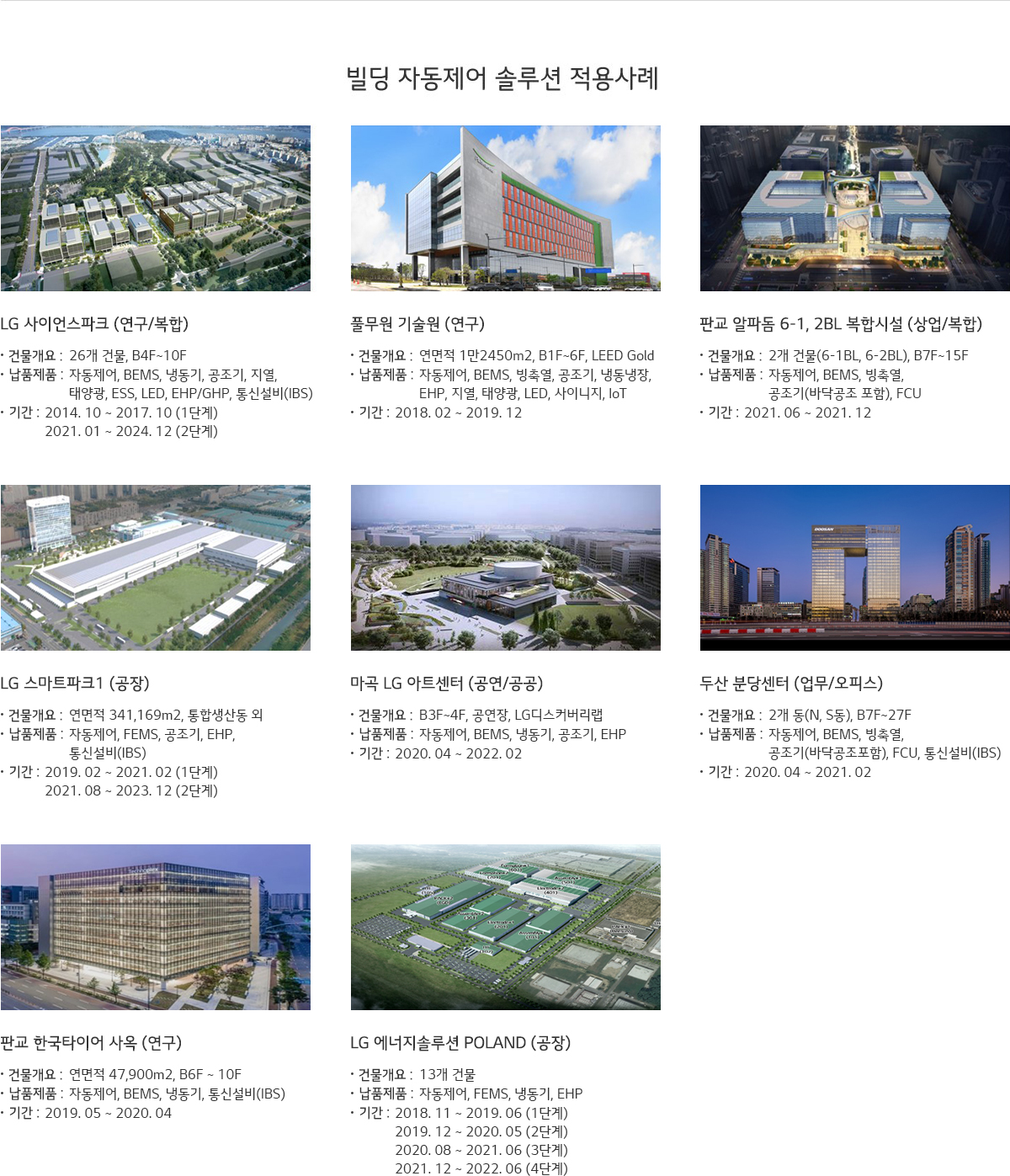

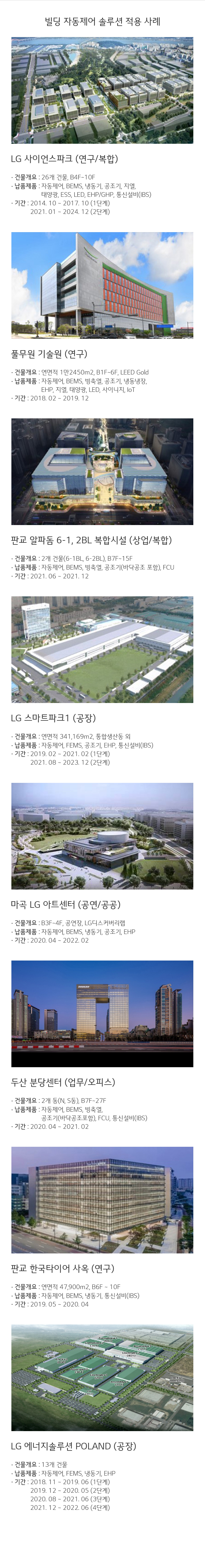

빌딩 자동제어 솔루션 적용사례
  • LG 사이언스파크 (연구/복합)
    건물개요 :
    26개 건물, B4F ~ 10F
    납품제품 :
    자동제어, BEMS, 냉동기, 공조기, 지열, 태양광, ESS, LED, EHP/GHP, 통신설비(IBS)
    기간 :
    2014. 10 ~ 2017. 10 (1단계)
    2021. 01 ~ 2024. 12 (2단계)
  • 풀무원 기술원 (연구)
    건물개요 :
    연면적 1만 2450m2, B1F~6F, LEED Gold
    납품제품 :
    자동제어, BEMS, 빙축열, 공조기, 냉동냉장, EHP, 지열, 태양광, LED, 사이니지, loT
    기간 :
    2018. 02 ~ 2019. 12
  • 판교 알파돔 6-1, 2BL 복합시설 (상업/복합)
    건물개요 :
    2개 건물 (6-1BL, 6-2BL), B7F~15F
    납품제품 :
    자동제어, BEMS, 빙축열, 공조기(바닥공조 포함), FCU
    기간 :
    2021.06 ~ 2021. 12
  • LG 스마트파크1 (공장)
    건물개요 :
    연면적 341,169m2, 통합생산동 외
    납품제품 :
    자동제어, FEMS, 공조기, EHP, 통신설비(IBS)
    기간 :
    2019. 02 ~ 2021. 02 (1단계)
    2021. 08 ~ 2023. 12 (2단계)
  • 마곡 LG 아트센터(공연/공공)
    건물개요 :
    B3F~4F, 공연장, LG디스커버리랩
    납품제품 :
    자동제어, BEMS, 냉동기, 공조기, EHP
    기간 :
    2020. 04 ~ 2022. 02
  • 두산 분당센터 (업무/오피스)
    건물개요 :
    2개 동(N, S동), B7F~27F
    납품제품 :
    자동제어, BEMS, 빙축열, 공조기(바닥공조포함), FCU. 통신설비(IBS)
    기간 :
    2020. 04 ~ 2021. 02
  • 판교 한국타이어 사옥 (연구)
    건물개요 :
    연면적 47,900m2, B6F ~ 10F
    납품제품 :
    자동제어, BEMS, 냉동기, 통신설비(IBS)
    기간 :
    2019. 05 ~ 2020. 04
  • LG 에너지솔루션 POLAND(공장)
    건물개요 :
    13개 건물
    납품제품 :
    자동제어, FEMS, 냉동기, EHP
    기간 :
    2018. 11 ~ 2019. 06 (1단계)
    2019. 12 ~ 2020. 05 (2단계)
    2020. 08 ~ 2021. 06 (3단계)
    2021. 12 ~ 2022. 06 (4단계)
