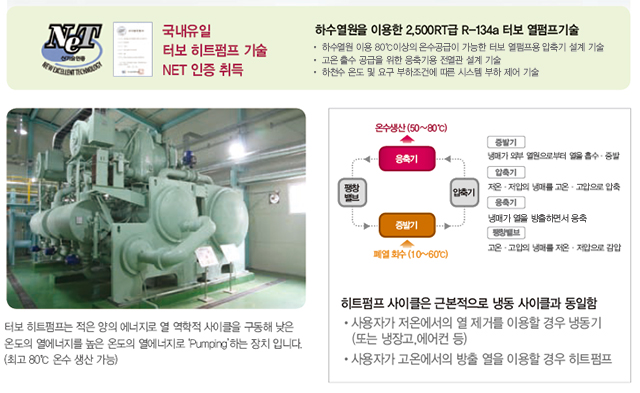

터보 히트펌프

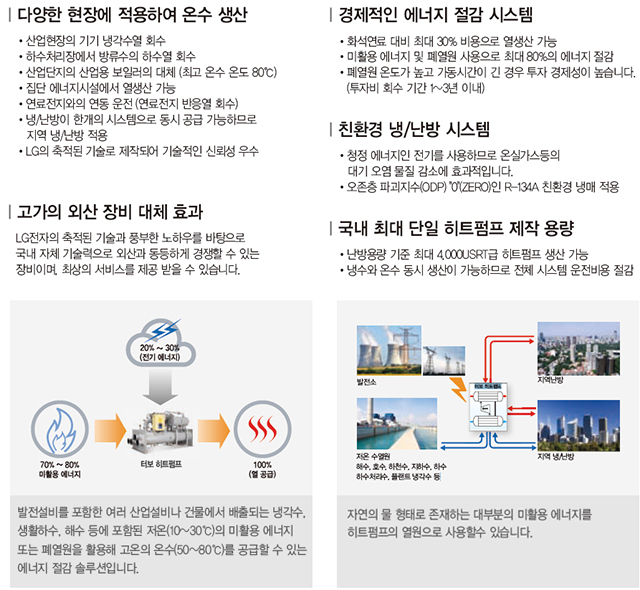

터보 히트펌프는 100%의 난방열을 공급할 때 미활용 열원이나 폐열원을 70~80% 사용하고 전기에너지는
20~30%만 사용하여 최대 80% 에너지 절감이 가능합니다. 또한 폐열원의 온도가 높고
가동 시간이 길다면 투자비 회수기간이 1~3년이면 되므로 투자 경제성이 매우 높은 시스템입니다.

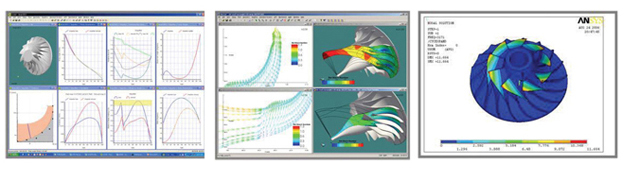

임펠러 설계 / 성능 및 강도 해석

경제성 분석 Simulation

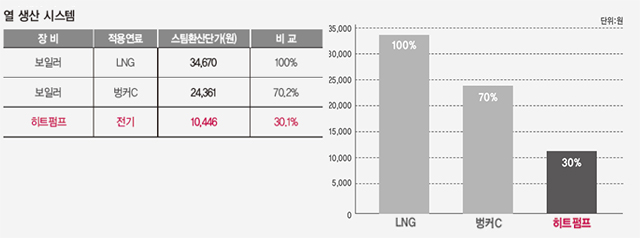

수열원 터보히트펌프 사용시 화석 연료 대비 최대 30%의 비용으로 열생산이 가능합니다. 고유가 시대에
가장 적합한 열생산 방식이며, 청정 에너지인 전기를 사용하므로 화석연료 대비 최대 80%의 온실 가스 배출
감소 효과가 있습니다.

설치사례 : 열병합 발전 폐열 이용 사례

열병합발전소 냉각 폐열을 회수하여 지역난방수의 회수열을 승온하였습니다.

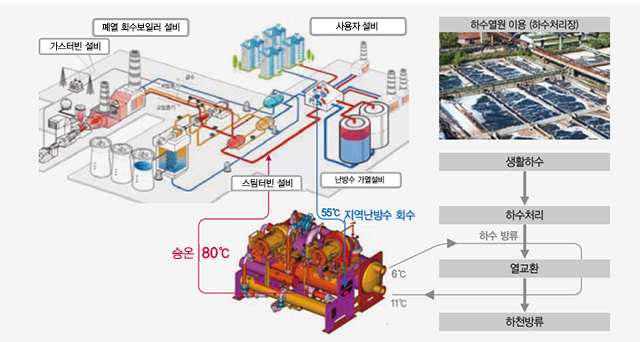

설치사례 : 하수열원 사용 이용 사례

하수처리장의 버려지는 폐열을 회수하여 지역난방수의 회수열을 승온하였습니다.

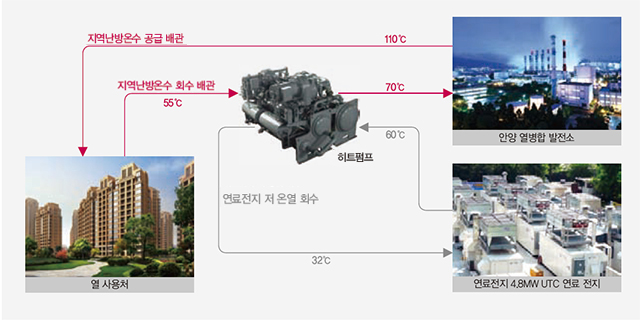

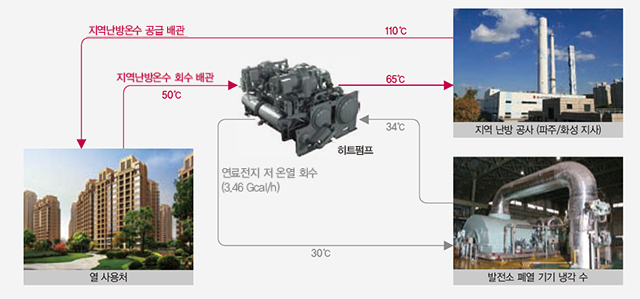

설치사례 : 연료전지 폐열 이용 사례

연료전지의 低온열 회수하여 지역난방수의 회수열을 승온하였습니다.

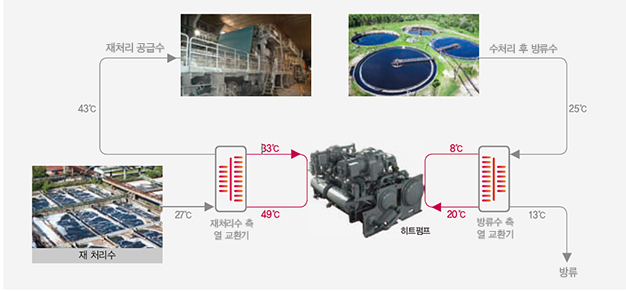

설치사례 : 제지공장 설치사례

폐수처리장에서 하천으로 버려지는 폐열을 회수하여 제지공정에 필요한 공정수 승온하였습니다.

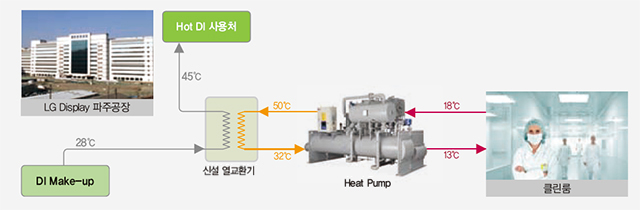

설치사례 : 냉동기 냉각수 폐열 이용 사례

13℃ 냉동기 냉각수 폐열을 Hot DI 승온에 활용하여, Hot DI 제조에 필요한 Steam 사용량을 절감하였습니다.

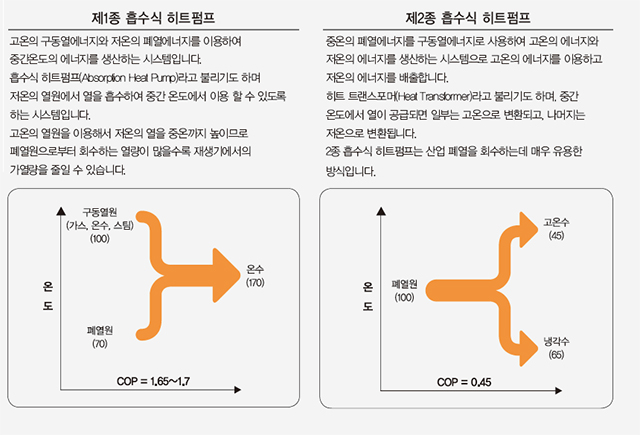

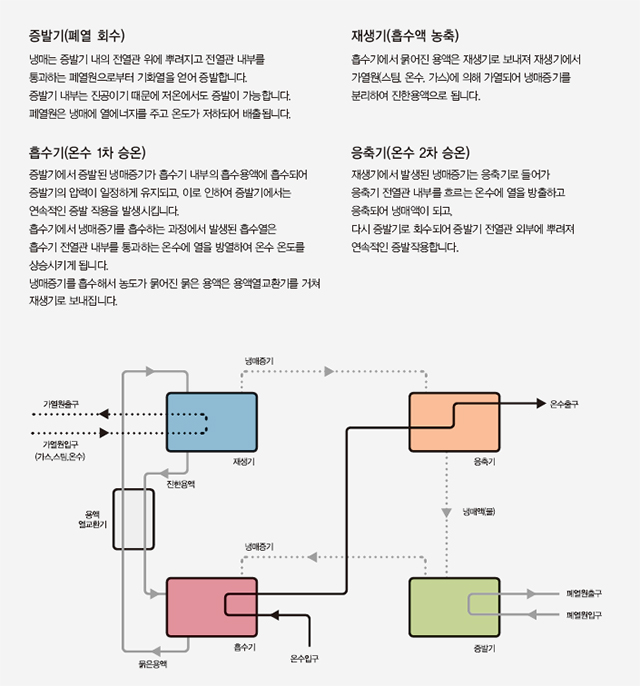

흡수식 히트펌프의 싸이클

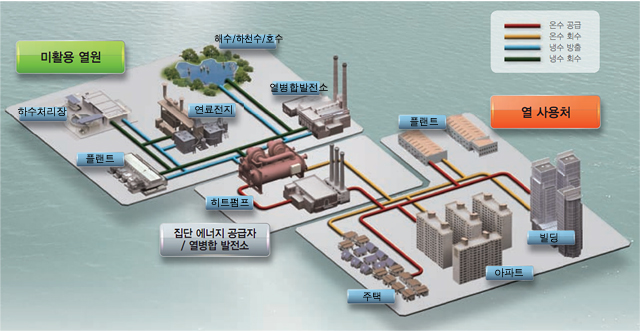

히트펌프의 종류

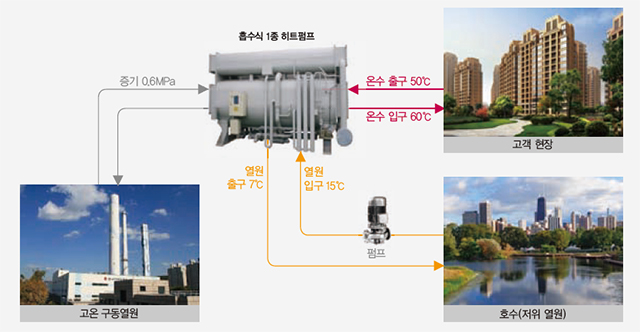

설치사례 : 호수

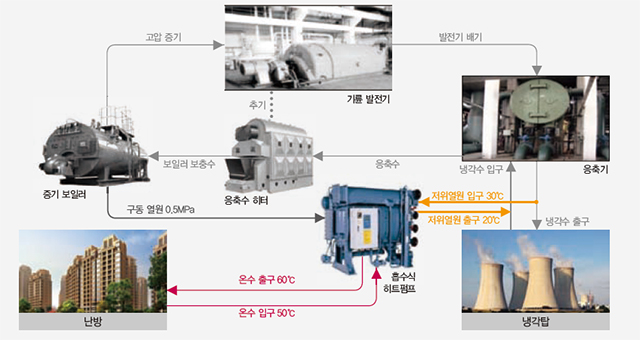

설치사례 : 발전소 냉각열

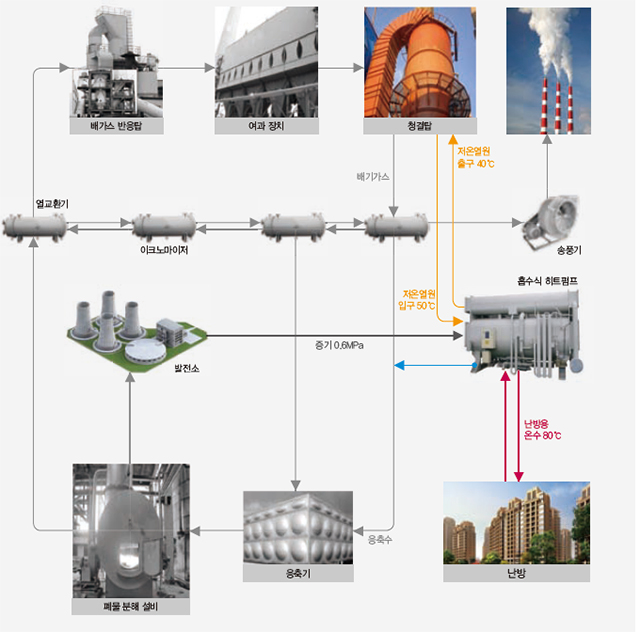

설치사례 : 배기가스

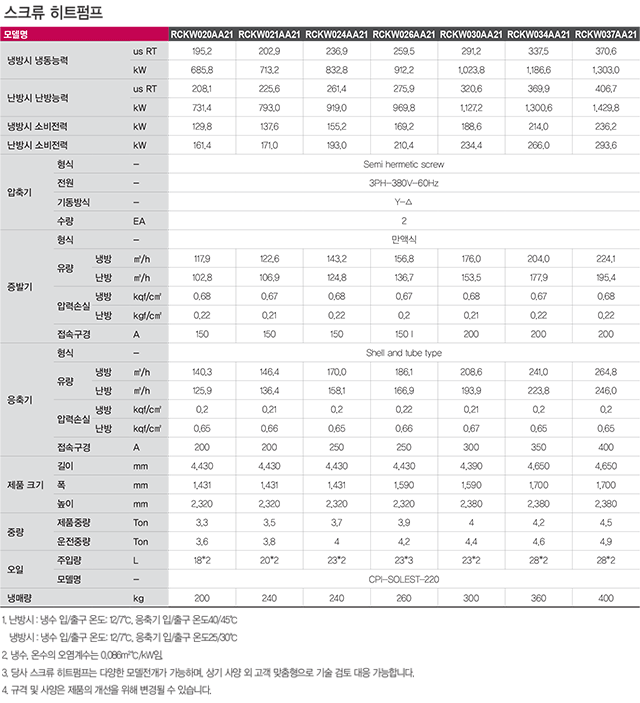

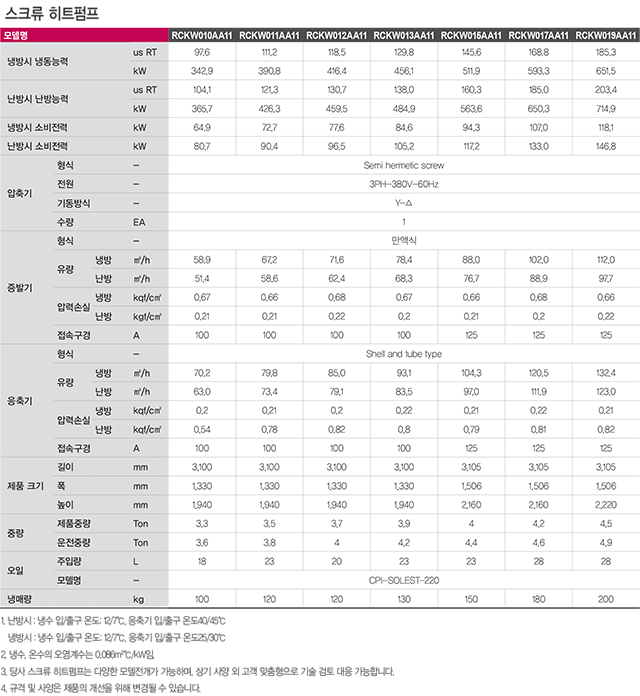

제품 사양표

수랭식 인버터 스크롤 칠러란?

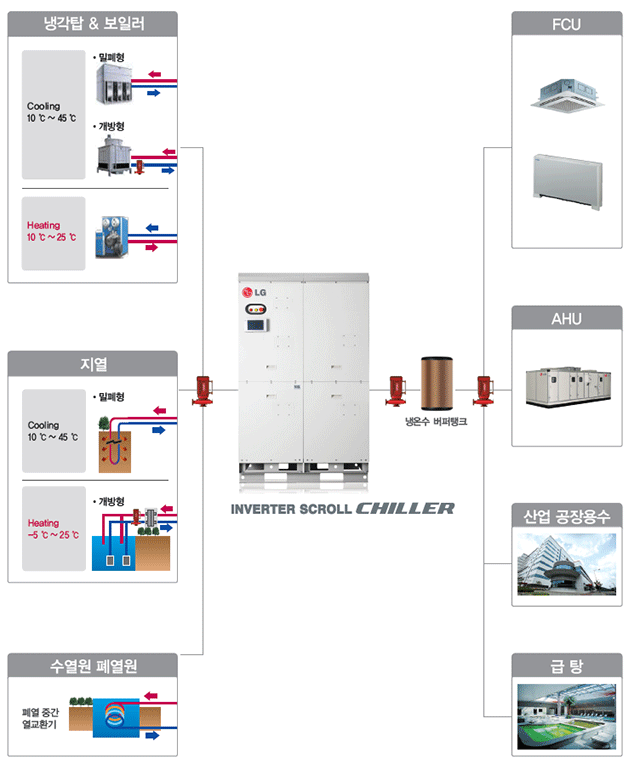

냉각탑, 지열, 해수열 및 폐열원 등 다양한 수열원과 연결하여 냉난방 및 공장용수와 급탕 등의 냉온수를
공급하는 시스템입니다.

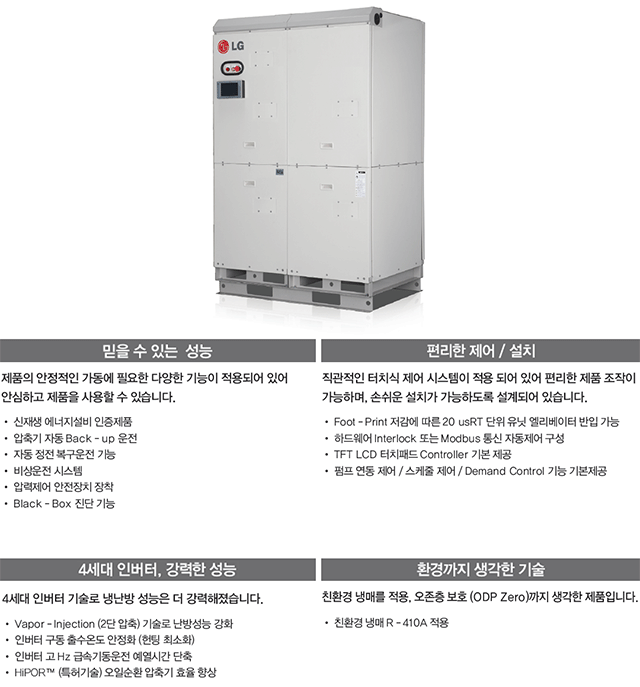

가장 경제적인 인버터 스크롤 칠러

LG 전자의 4세대 인버터 기술이 적용되어 경제적인 칠러 시스템 입니다.
· COP 5.55 달성 (공인시험 성적기준) (IPLV 부분부하 효율 8.11)
· 국내 최초 All Inverter 시스템
· 업계 최저 열교환기 수두손실 펌프 동력비 절감
· 변유량 제어 기능 기본 적용 펌프 동력비 절감
· 완전 모듈화 칠러 (최소 설치면적) 수배관 연결 설비 비용 최소화

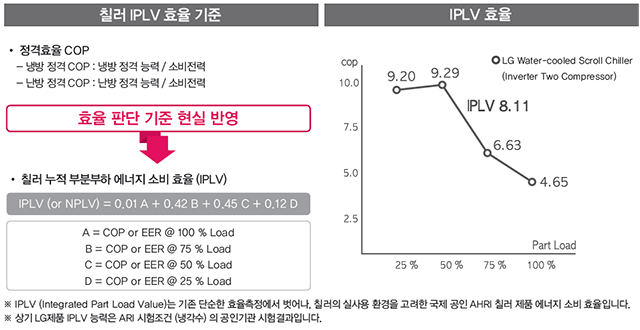

누적 부분부하 효율 [IPLV] 8.11

누적 부분부하 효율 [IPLV] 8.11을 달성한 경제적인 제품입니다.

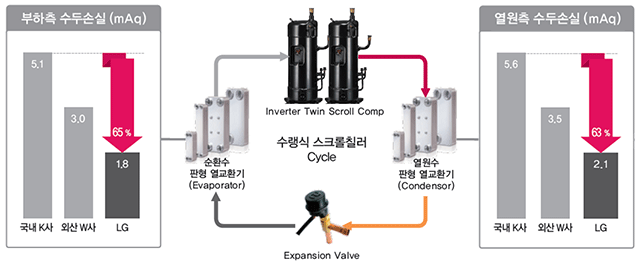

판형 열교환기

수랭식 스크롤칠러 (지열)에 적용된 물 - 냉매 판형 열교환기는 물 흐름에 대한 저항이 최소화 되었기 때문에
실사용 조건에서 적은 펌프 동력을 필요로 하고 에너지는 더 절감이 됩니다.

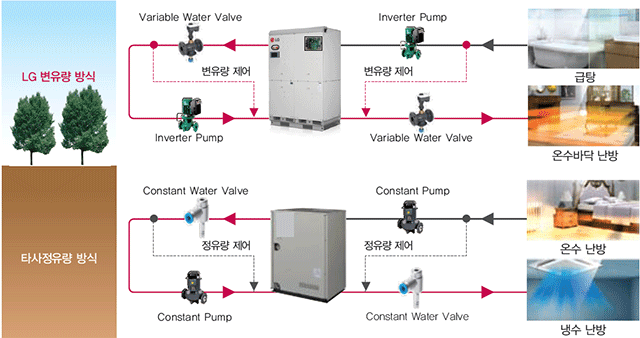

변유량 제어로직

수랭식 스크롤칠러 (지열)는 실사용조건의 부하상태를 감지하여 지열 또는 열원수와 실내측 냉온수의 순환수량을
최적화하는 변유량제어를 통해 펌프동력 소비를 크게 절감할 수 있으며, 제품의 운전 성능 또한 최적화 됩니다.

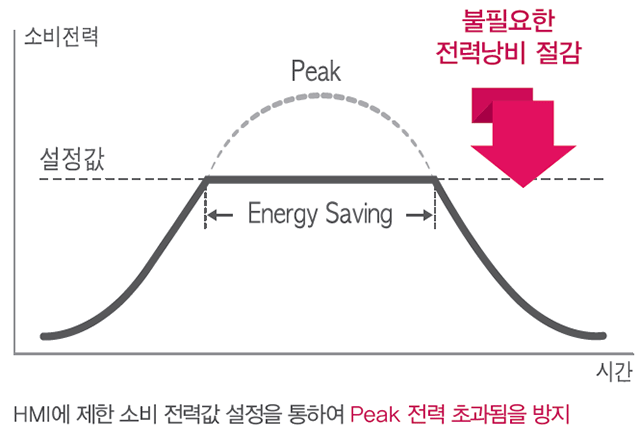

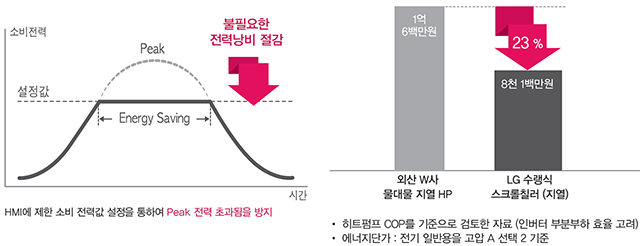

Demand Control 기능

·HMI에 내장된 Demand Control Function은 칠러의 소비전력 상한값을 제한 Setting 함으로써
중간기시 불필요한 전력낭비를 원천적으로 차단하기 때문에, 에너지는 더 절감됩니다.

·인버터 수랭식 스크롤 칠러를 지열 히트펌프에 적용할 경우, 일반 정속 히트펌프 대비 연간 운전비율 23 % 까지
절감할 수 있습니다.

ALL inverter 컴프레서, 쾌속 냉난방

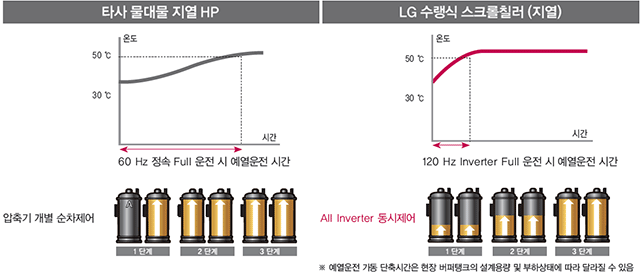

초기 가동 시 All Inverter System의 기동 급속운전 (Max 120Hz)으로 버퍼탱크의 Target 온도 도달 시간을 최소화함으로써
예열운전시간을 크게 단축합니다. (예열운전 비용 감소)

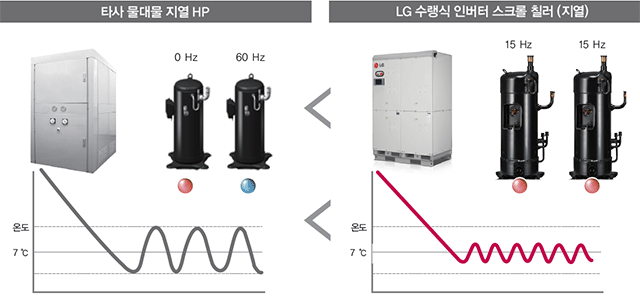

안정적인 냉온수 출수온도

LG 시스템 에어컨 인버터 제어기술로 안정적인 출수온도 제어가 가능합니다.

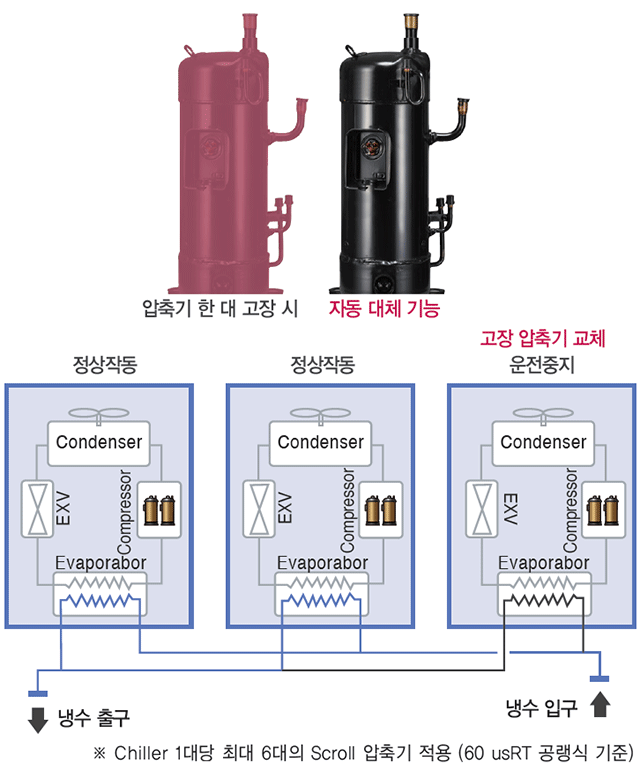

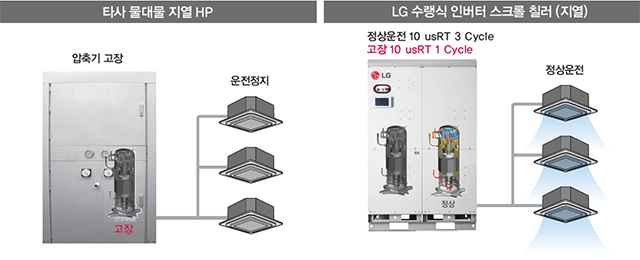

비상운전 (싸이클 & 압축기 백업운전)

강력한 비상운전 기능으로 단위 10 usRT 한 개 싸이클 Trouble 시에도 나머지 사이클은 정상가동 됩니다.

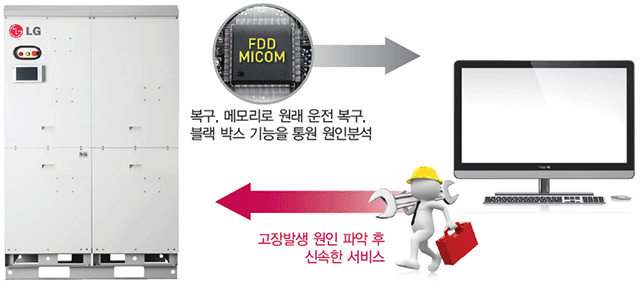

정전 메모리 내장 - 정전보상 & Black Box 기능

제품 내 정전 메모리가 적용되어, 전원이 차단되었다 다시 들어오는 경우에도 원래의 운전을 그대로 복구 합니다.
또한 메모리에 포함된 블랙 박스 기능을 통해 고장 원인을 빠르게 분석하기 때문에 보다 신속한 서비스를 받을 수 있습니다
· 고장전 180초 시스템 운전 Data 기록
· 정전 복구 시 운전상태 신속 복귀

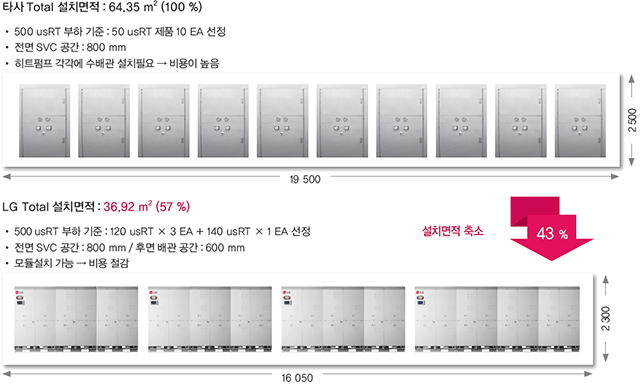

설치가 편리한 모듈화

수랭식 스크롤칠러 (지열)는 최대 160 usRT 까지 모듈화 설치를 통해 설치면적이 최소화 되어 소용량 칠러를
여러 대 설치할 때 필요한 외부 수배관 연결 설비 비용이 크게 절감 됩니다.

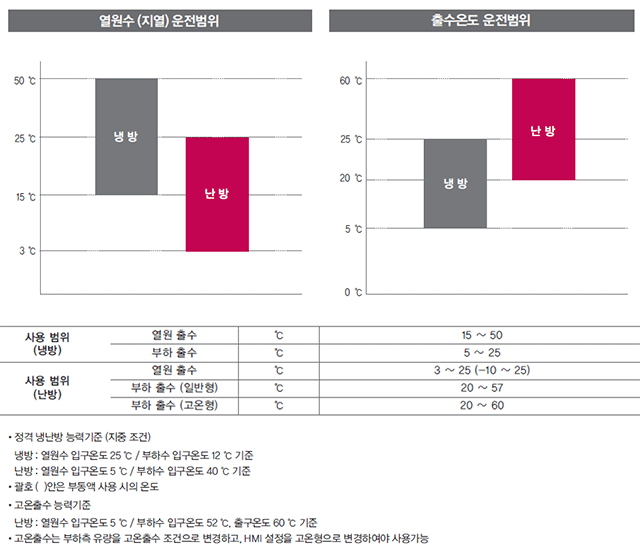

운전 범위

냉수 출수 범위는 5 ℃ ~ 25 ℃ 이며, 온수 출수 범위는 20 ℃ ~ 57 ℃ (일반형), 20 ℃ ~ 60 ℃ (고온형) 입니다.
· 냉수 및 온수 출수 온도는 기본 HMI Controller로 사용자 설정이 가능하며, 표준 입출수 온도차는 5 ℃ 로 공급됩니다.
·고온형의 경우는 유량 등 상세 Spec Sheet 참조 바랍니다.

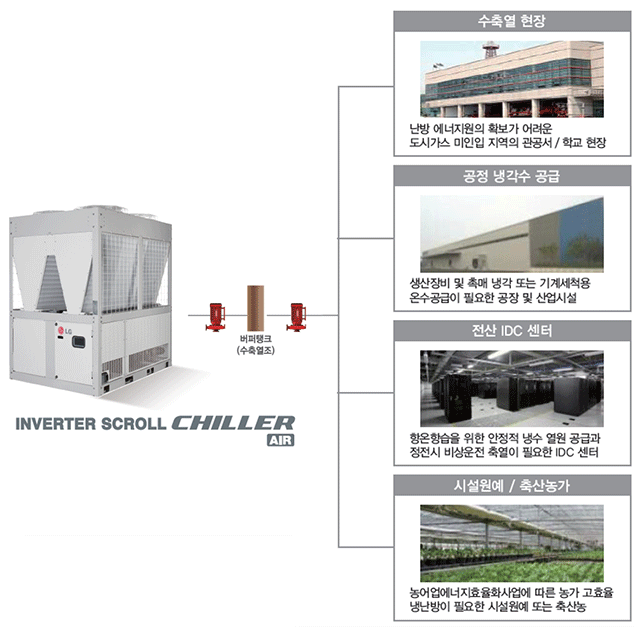

공랭식 스크롤 칠러 적용 현장

공랭식 스크롤 칠러는 인버터 압축기 구동 방식의 히트펌프 칠러로 공장 및 산업 시설의 공정을 위한 냉수 공급
또는 수축열 및 시설원예 등의 공조용 냉온수 열원으로 적용됩니다.

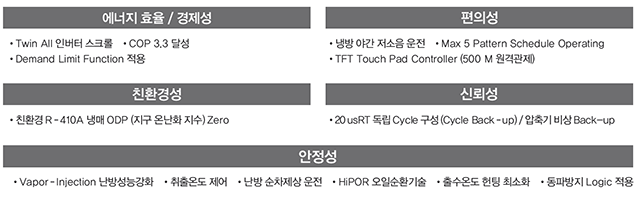

특장점

최저 부하 운전

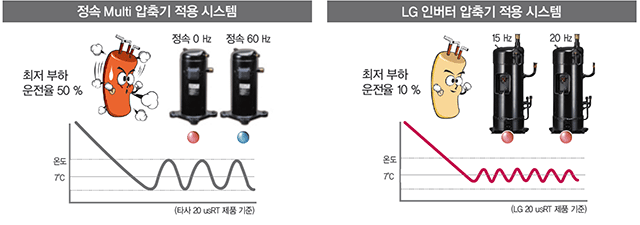

저부하 운전에서 더욱 강력한 최저부하 인버터 운전으로 과운전에 따른 취출온도 헌팅 문제를 최소화 합니다.

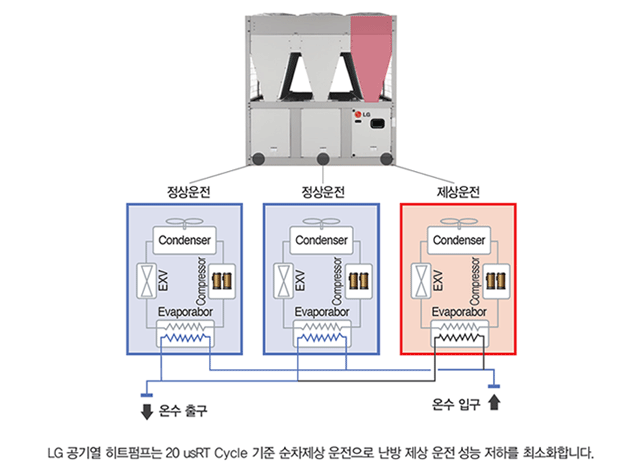

제상운전

난방 적설 및 고습환경에서 60 usRT 기준 3 Cycle 순차 제상운전으로 제상운전을 분산해 난방 온수 온도 저하를
최소화 합니다.

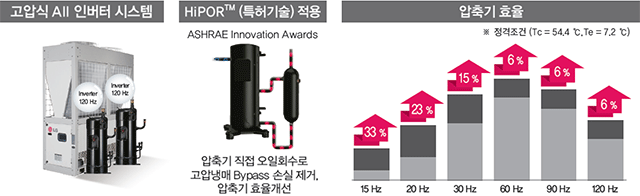

고압식 인버터 시스템

소형 칠러 시스템으로는 국내 최초로 난방성능을 강화한 고압식 All Inverter 시스템을 적용하여,
에너지효율 및 부분부하 성능을 크게 향상시켰습니다.

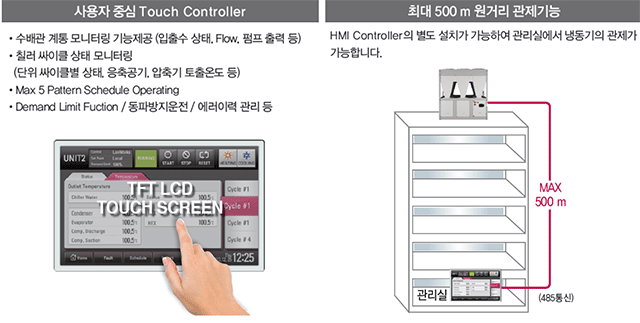

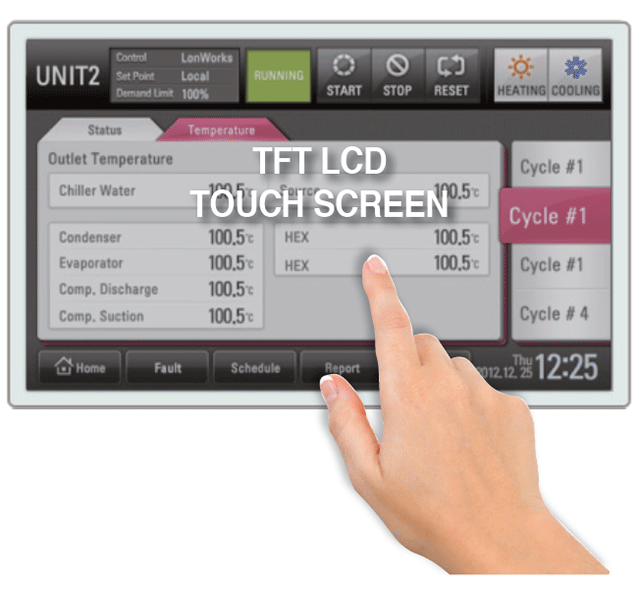

HMI Touch Controller

싸이클 모니터링, 스케줄제어, 디멘드 컨트롤 등 고급 제어를 기본 제공하는 HMI Touch Controller로
최대 500 m 거리까지의 칠러 제품과도 원거리 제어가 가능 합니다.

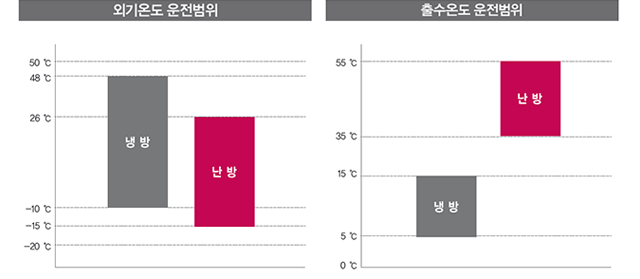

공랭식 스크롤 칠러 운전 범위

냉수 출수 범위는 5 ℃ ~ 15 ℃ 이며, 온수 출수 범위는 35 ℃ ~ 55 ℃ 입니다.
* 냉수 및 온수 출수 온도는 기본 HMI Controller로 사용자 설정이 가능하며, 표준 입출수 온도차는 5 ℃ 로 공급됩니다.
(5 ℃ 이상 대온도차는 별도 협의)
