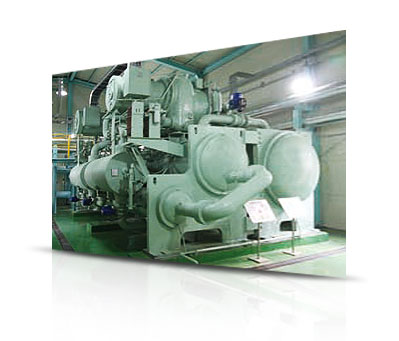

하수열원을 이용한 2,500RT급
R-134a 터보 열펌프기술

-하수열원 이용 80℃이상의 온수공급이 가능한
터보 열펌프용 압축기 설계 기술
-고온 출수 공급을 위한 응축기용 전열관 설계 기술
-하천수 온도 및 요구 부하조건에 따른 시스템 부하 제어 기술

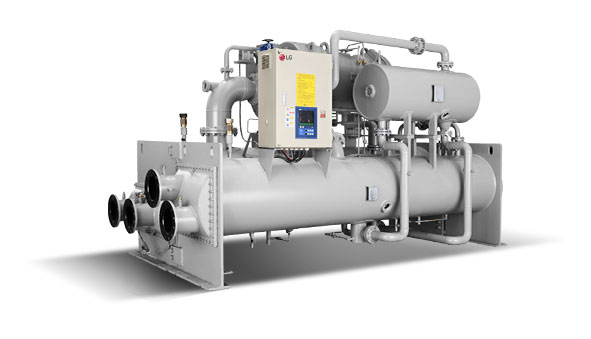

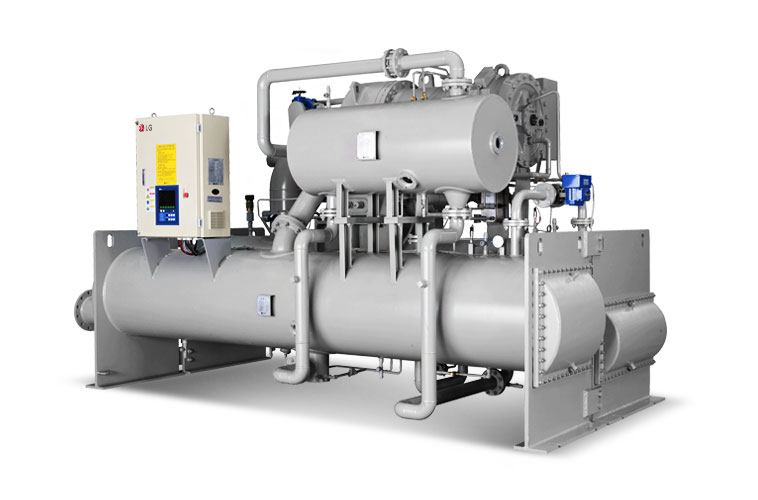

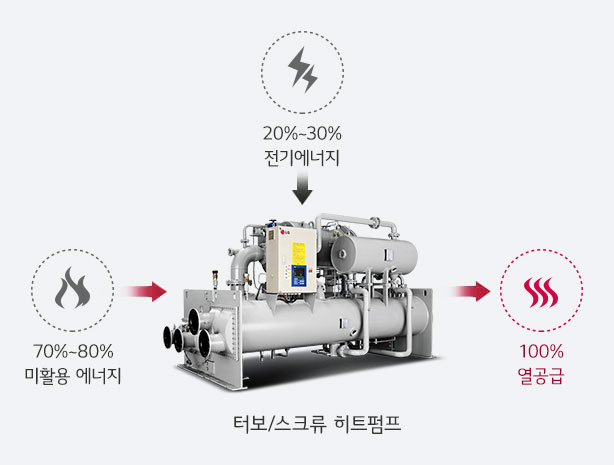

터보/스크류 히트펌프란?

적은 양의 에너지로 열 역학적 사이클을 구동해 낮은 온도의
열에너지를 높은 온도의 열에너지로 ‘Pumping’하는 장치입니다.
(최고 80℃ 온수 생산 가능)

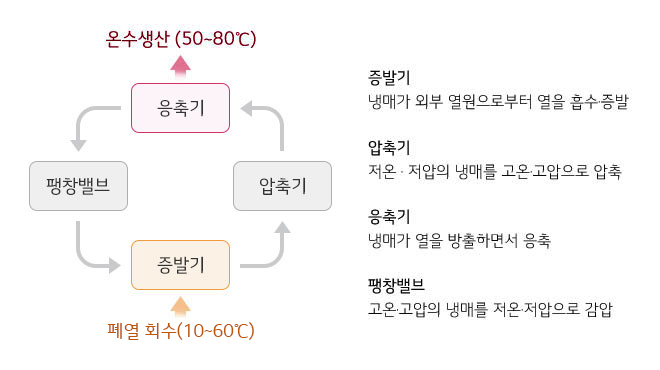

히트펌프 사이클은 근본적으로
냉동 사이클과 동일함

-사용자가 저온에서의 열 제거를 이용할 경우 냉동기
(또는 냉장고, 에어컨 등)
-사용자가 고온에서의 방출 열을 이용할 경우히트펌프

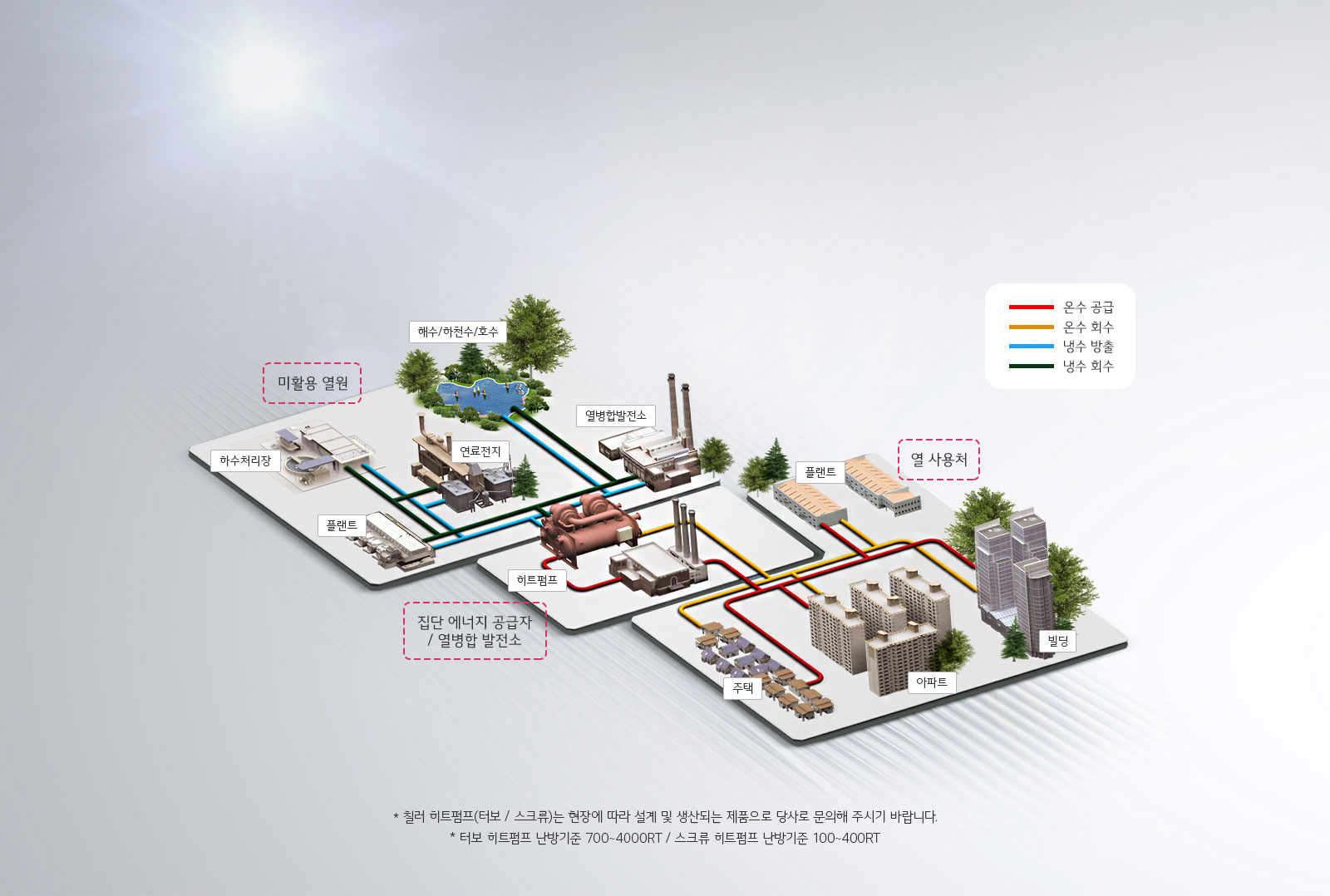

다양한 현장에 적용하여
온수 생산

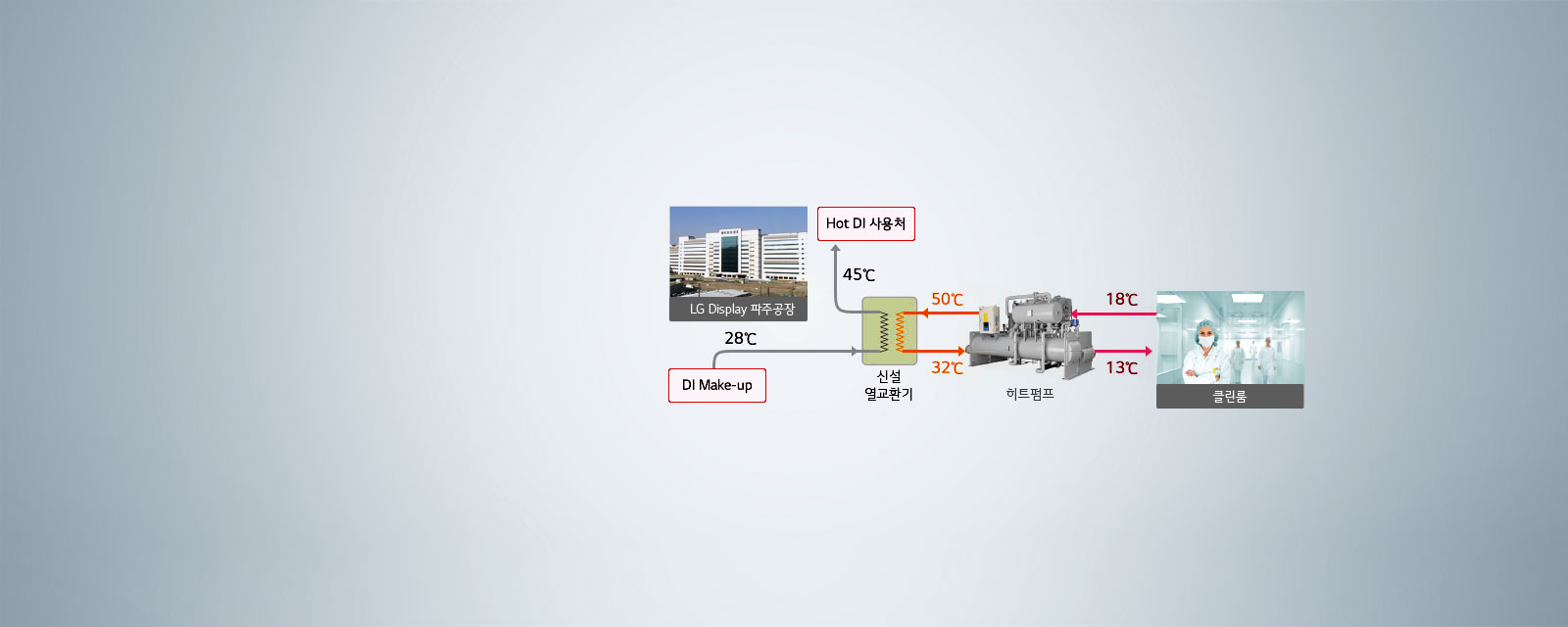

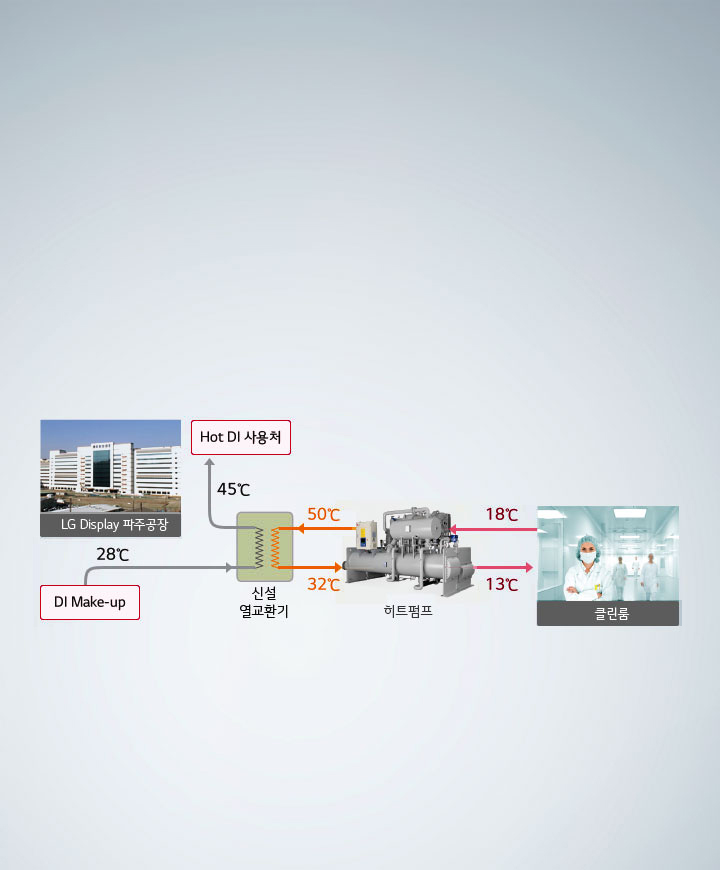

-산업현장의 기기 냉각수열 회수

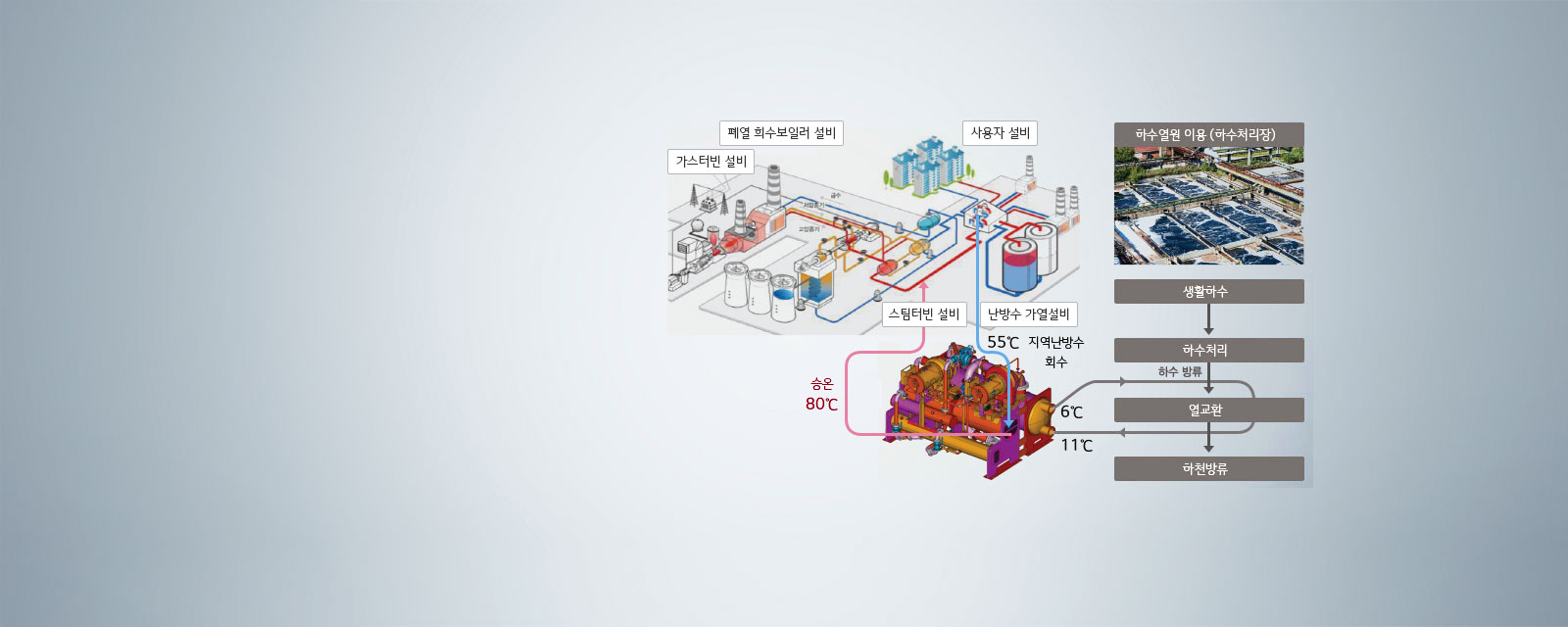

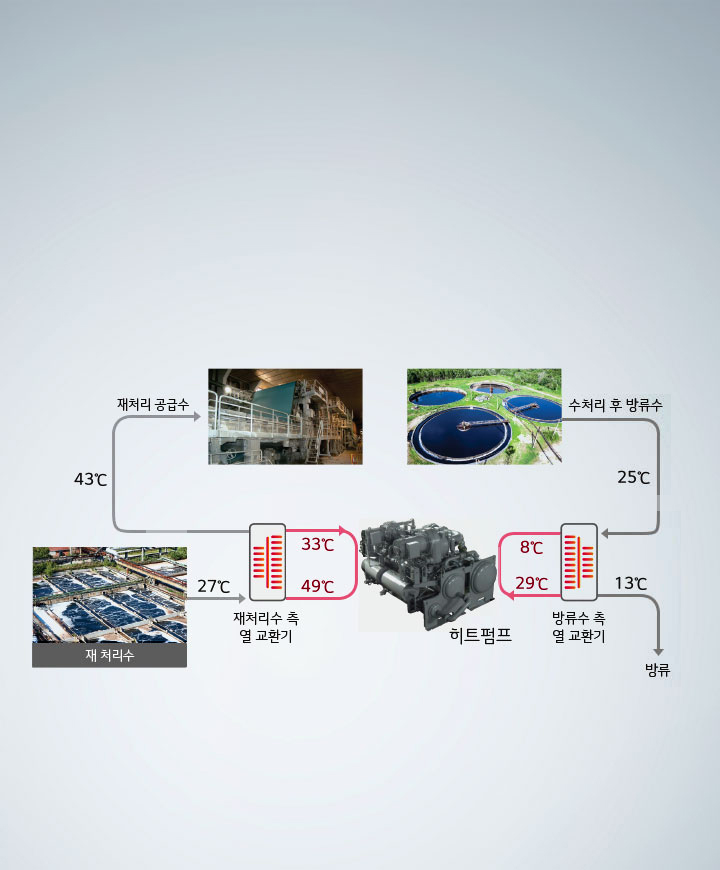

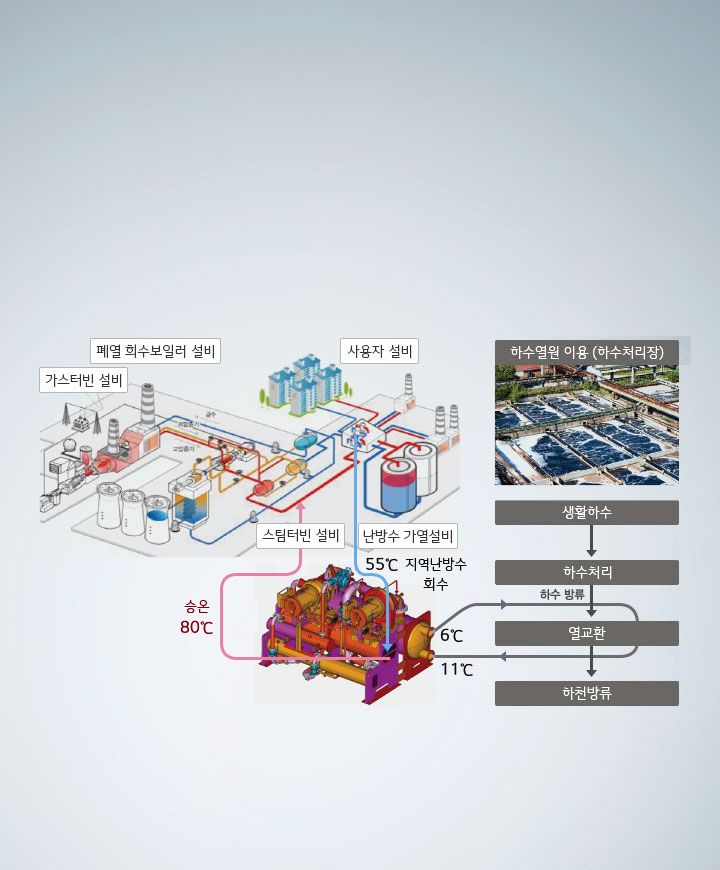

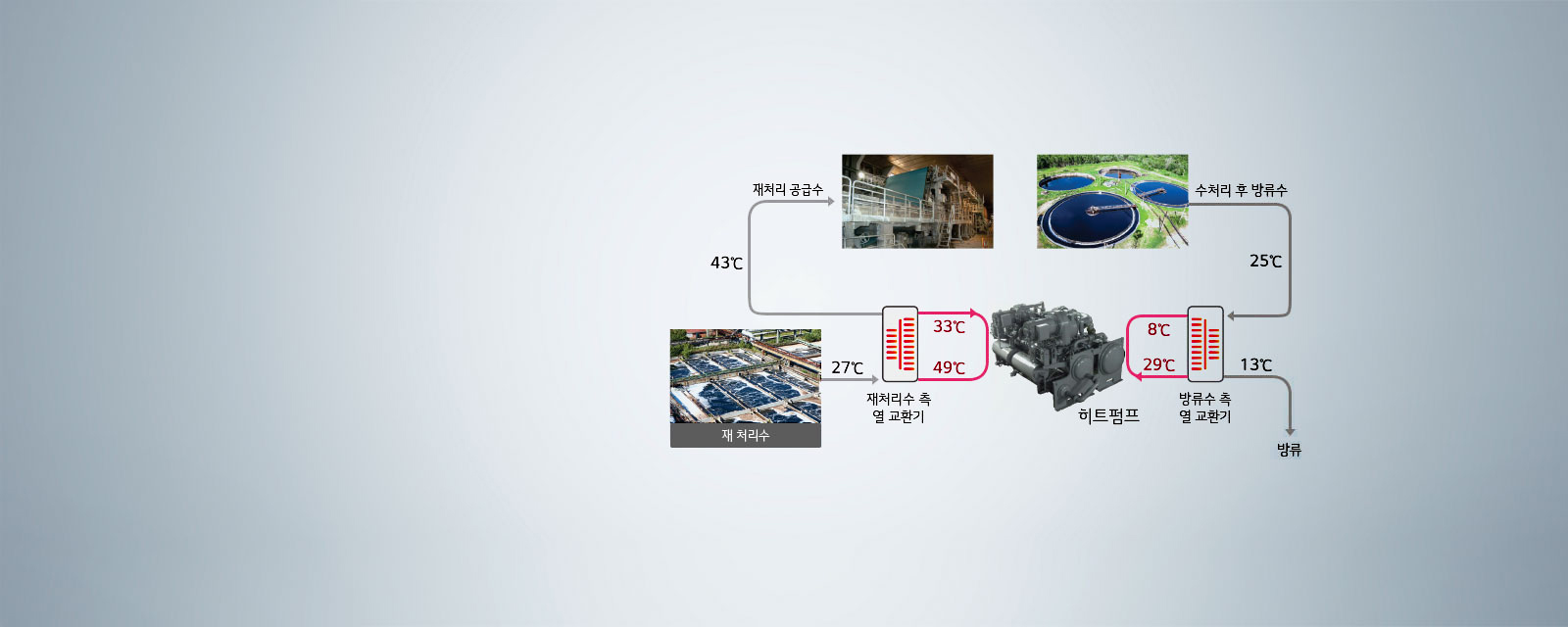

-하수처리장에서 방류수의 하수열 회수
-산업단지의 산업용 보일러의 대체 (최고 온수 온도 80℃)

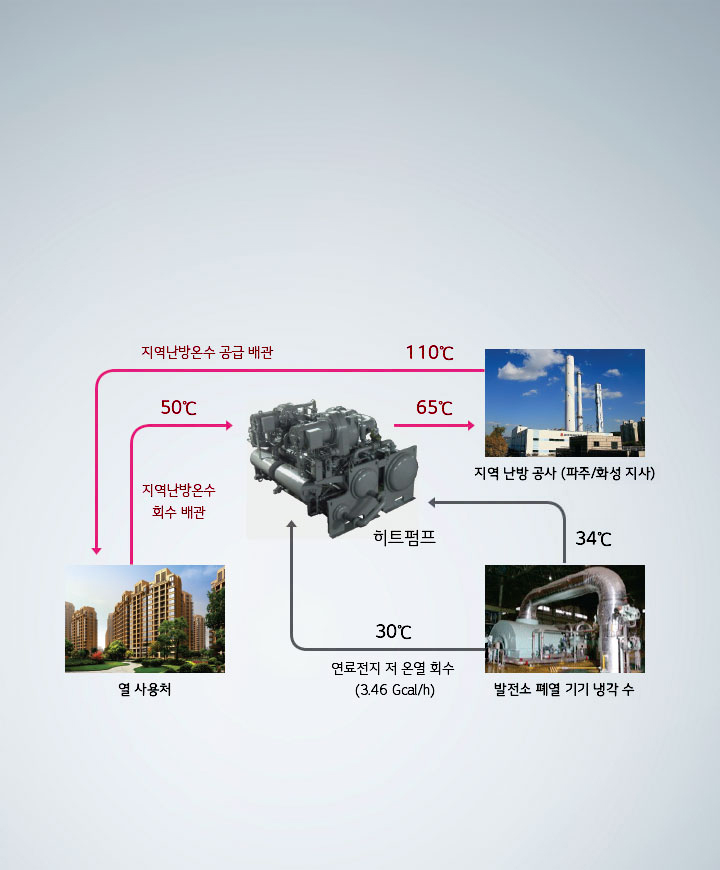

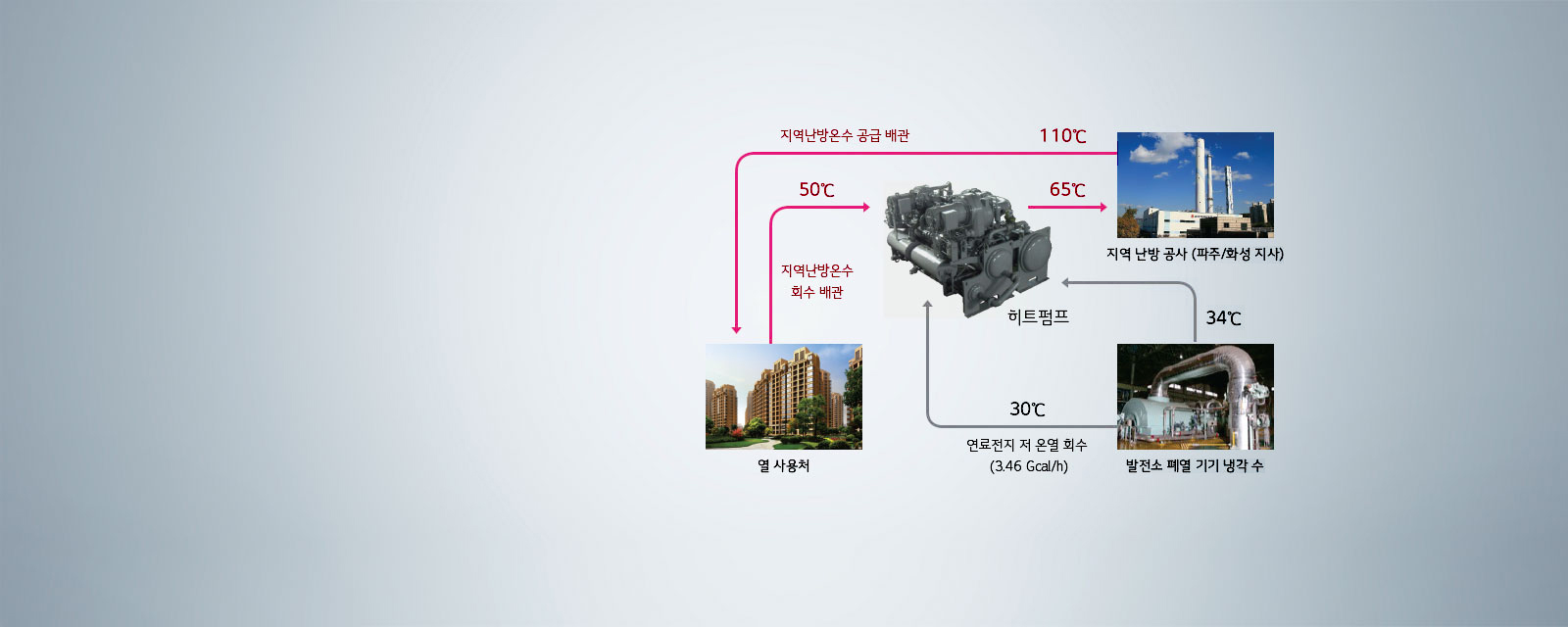

-집단 에너지시설에서 열생산 가능

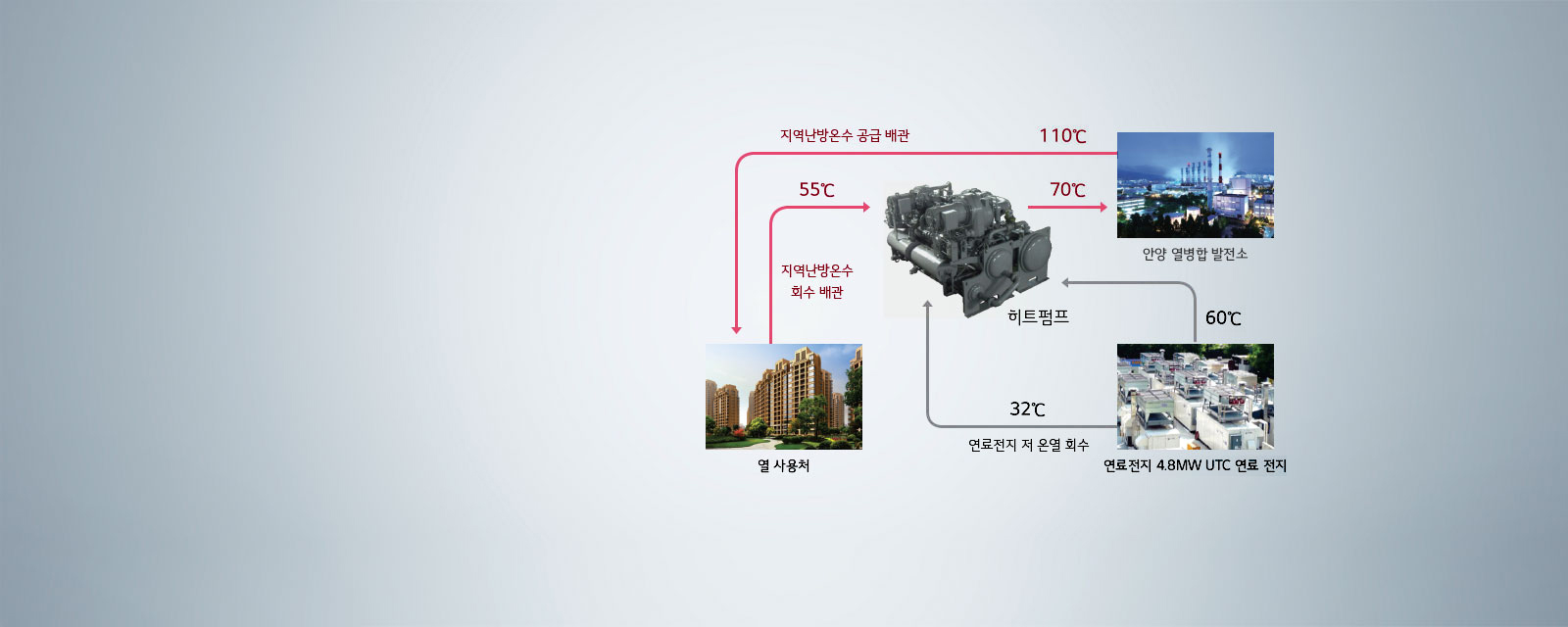

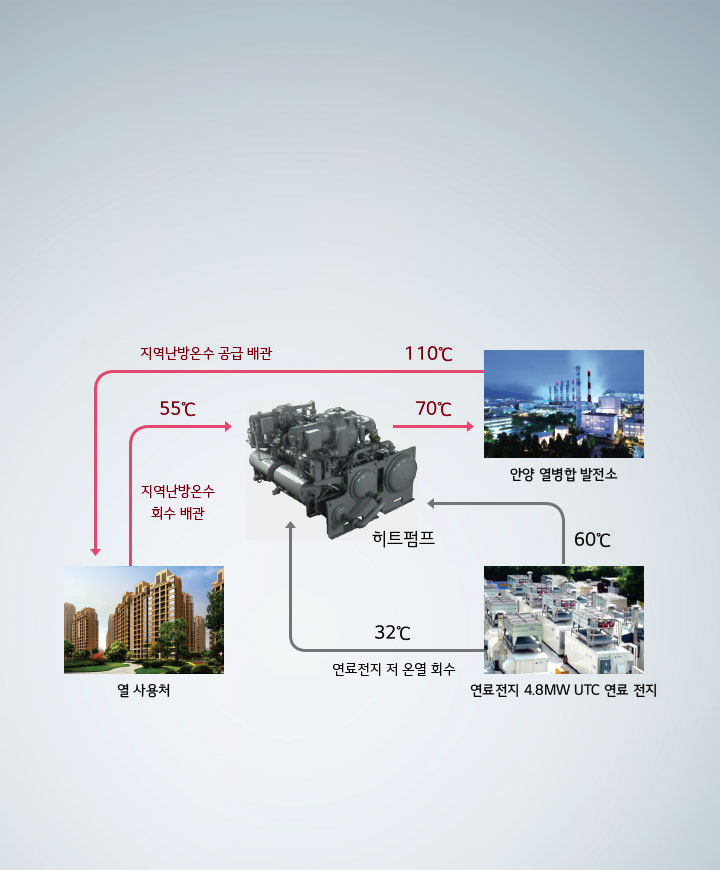

-연료전지와의 연동 운전 (연료전지 반응열 회수)
-냉/난방이 한개의 시스템으로 동시 공급 가능하므로 지역 냉/난방 적용
-LG의 축적된 기술로 제작되어 기술적인 신뢰성 우수

경제적인 에너지 절감 시스템

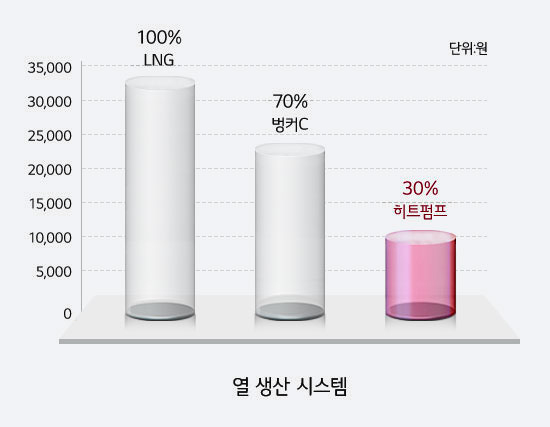

-화석연료 대비 최대 30 비용으로 열생산 가능
-미활용 에너지 및 폐열원 사용으로 최대 80의 에너지 절감
-폐열원 온도가 높고 가동시간이 긴 경우 투자 경제성이 높습니다.
(투자비 회수 기간 1~3년 이내)

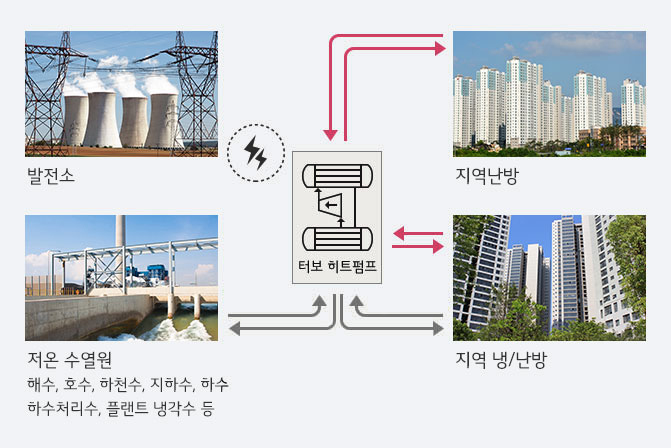

에너지 절감 솔루션

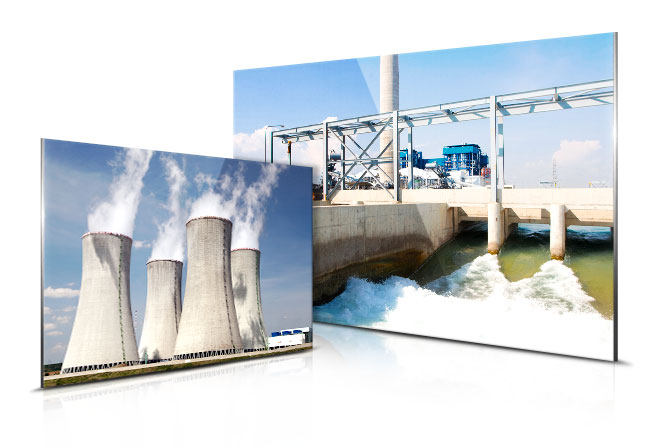

발전설비를 포함한 여러 산업설비나 건물에서 배출되는
냉각수, 생활하수, 해수 등에 포함된 저온(10~30℃)의
미활용 에너지 또는 폐열원을 활용해 고온의 온수(50~80℃)를
공급할 수 있는 에너지 절감 솔루션입니다.

자연상태의
미활용 에너지 사용

자연의 물 형태로 존재하는 대부분의 미활용 에너지를
히트펌프의 열원으로 사용할 수 있습니다.

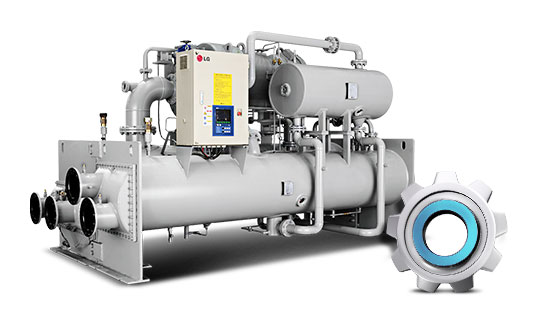

국내 최대 단일
히트펌프 제작 용량

-난방용량 기준 최대 4,000USRT급 히트펌프 생산 가능
-냉수와 온수 동시 생산이 가능하므로 전체 시스템 운전비용 절감

고가의 외산 장비 대체 효과

LG전자의 축적된 기술과 풍부한 노하우를 바탕으로
국내 자체 기술력으로 외산과 동등하게 경쟁할 수 있는 장비이며,
최상의 서비스를 제공 받을 수 있습니다.

국내 유일 터보 히트펌프
기술 NET 인증 취득

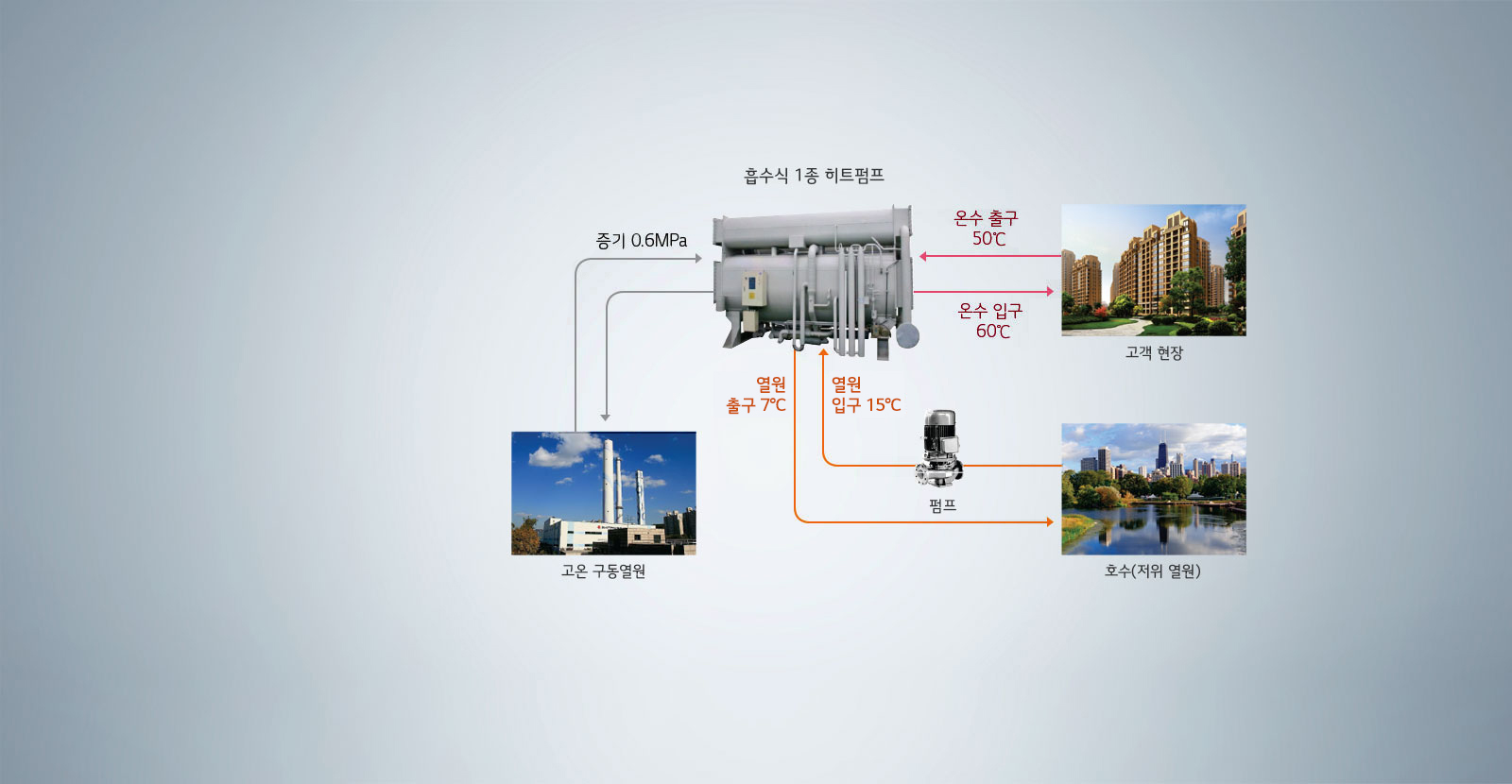

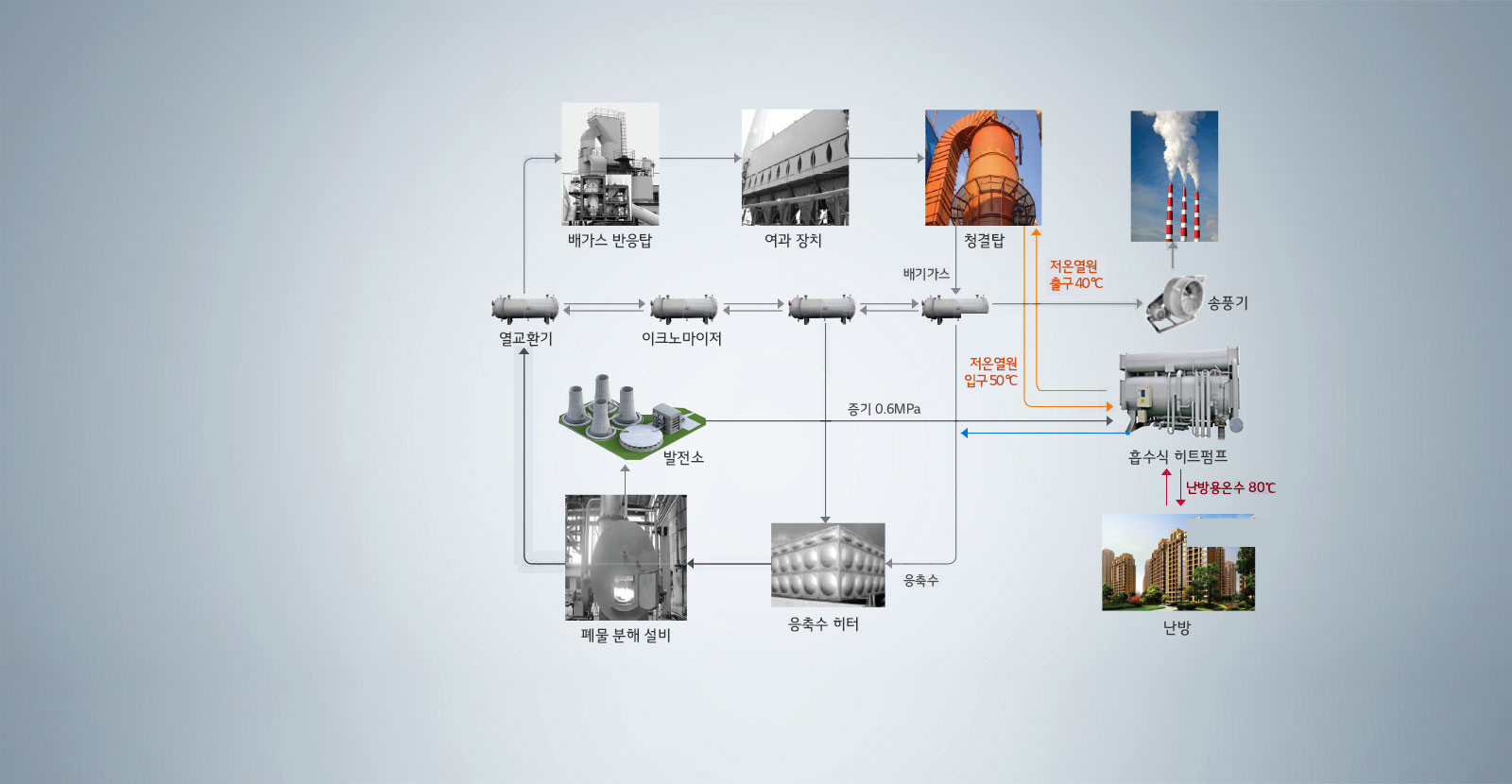

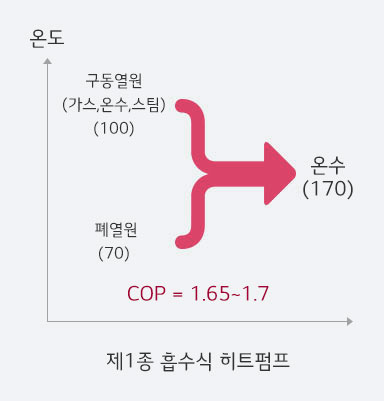

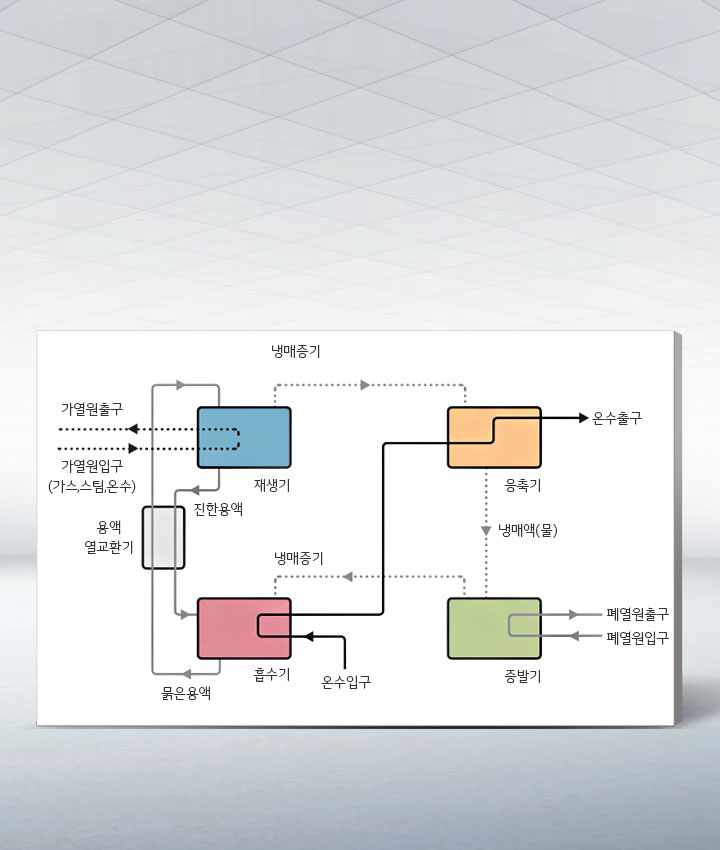

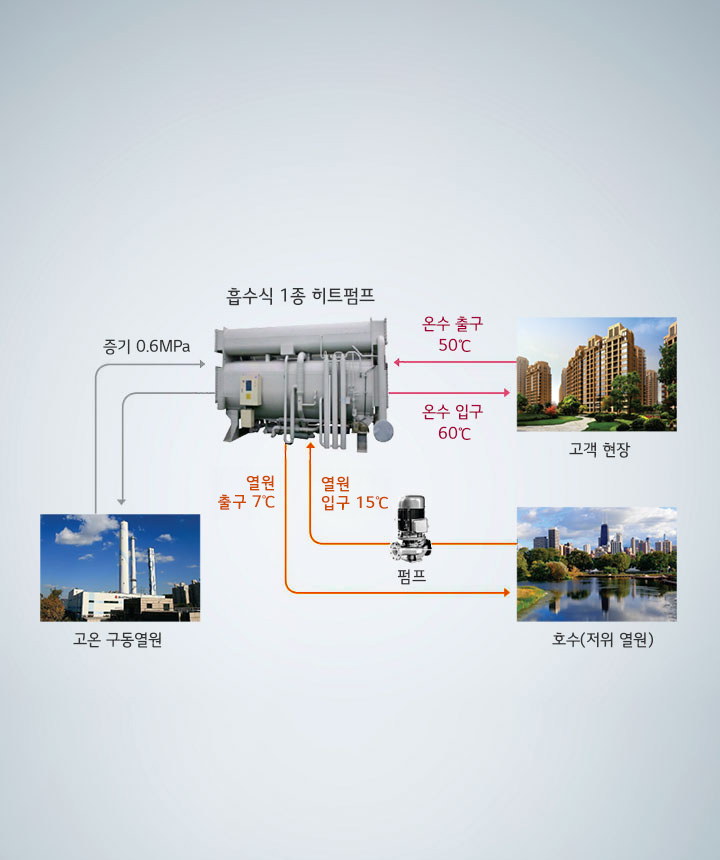

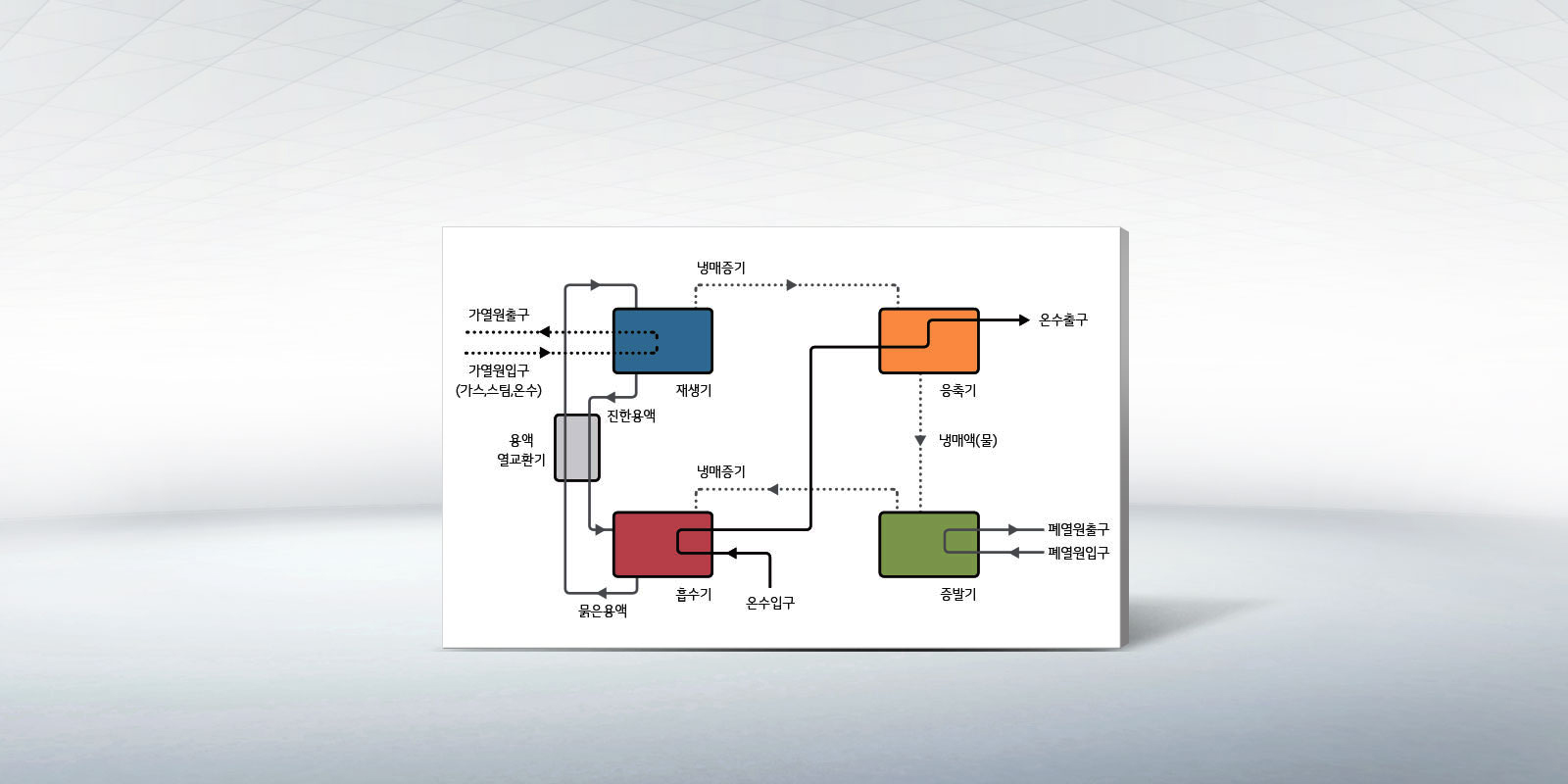

제1종 흡수식 히트펌프

고온의 구동열에너지와 저온의 폐열에너지를 이용하여
중간온도의 에너지를 생산하는 시스템입니다.
흡수식 히트펌프(Absorption Heat Pump)라고 불리기도
하며 저온의 열원에서 열을 흡수하여 중간 온도에서 이용
할 수 있도록 하는 시스템입니다.
고온의 열원을 이용해서 저온의 열을 중온까지 높이므로
폐열원으로부터 회수하는 열량이 많을수록 재생기에서의
가열량을 줄일 수 있습니다.

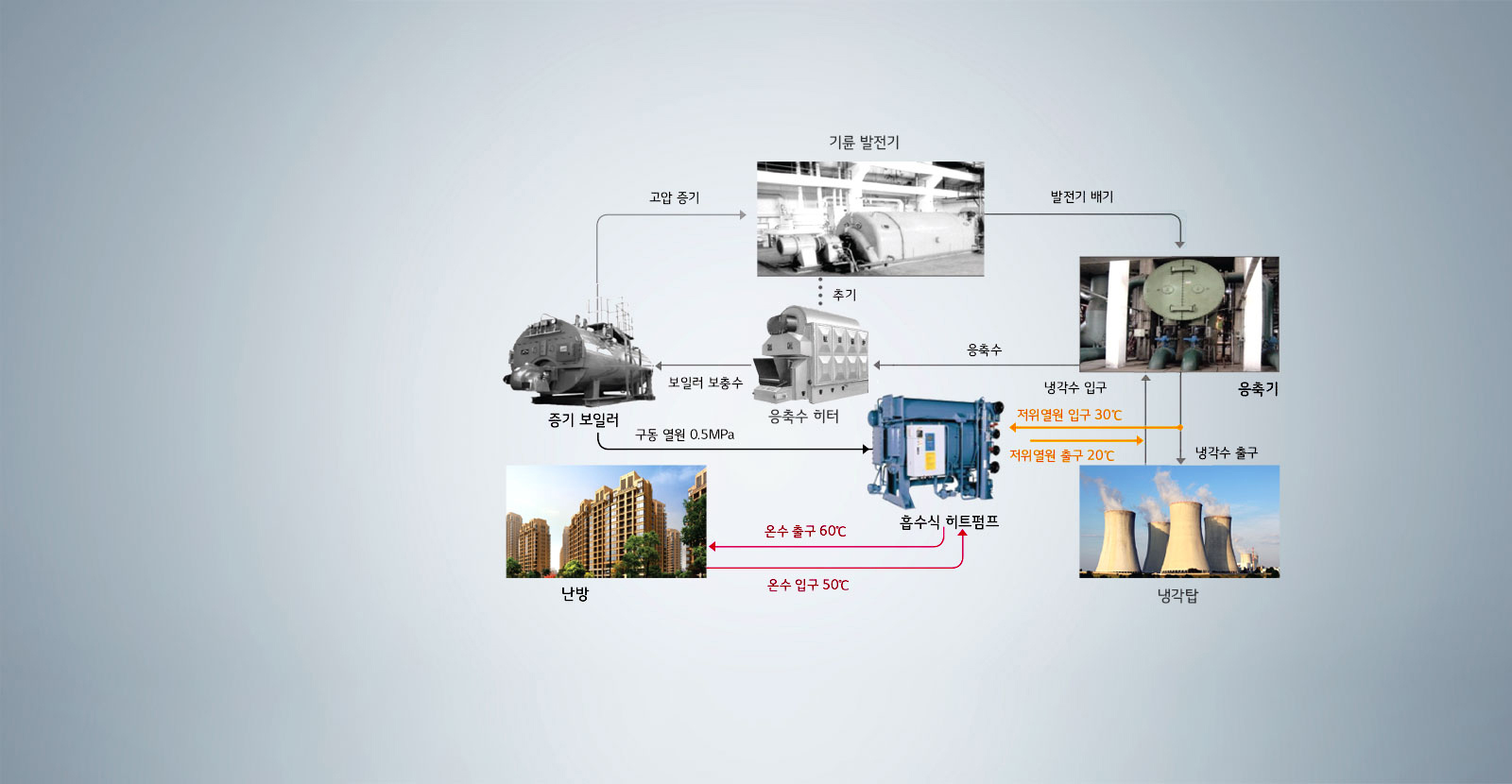

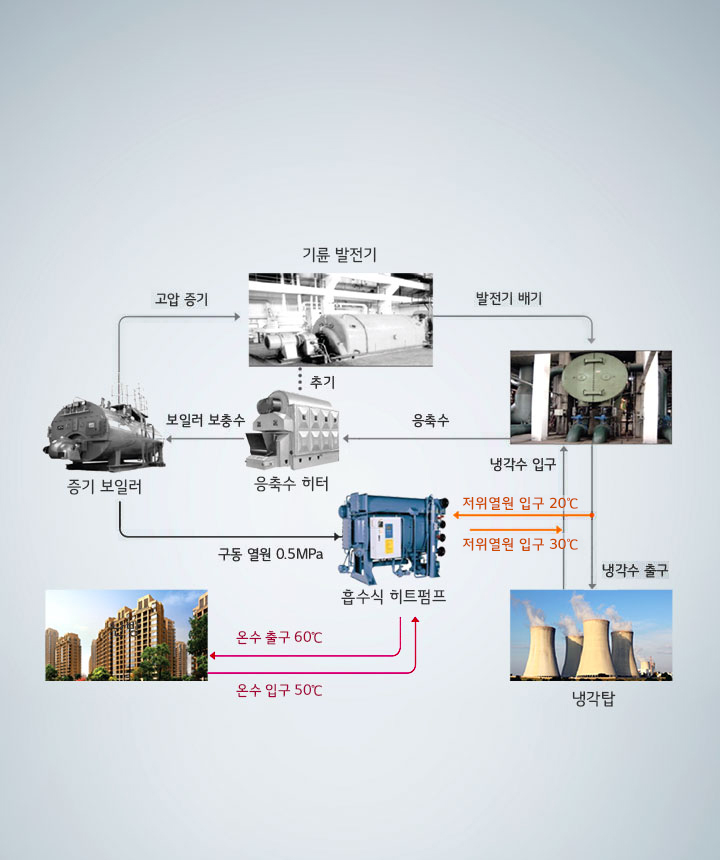

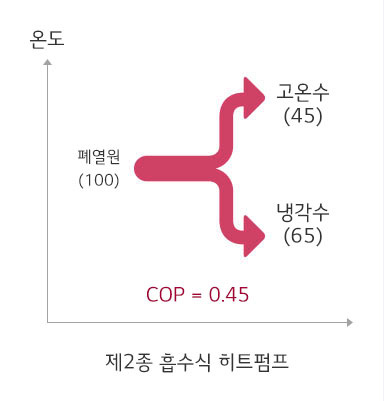

제2종 흡수식 히트펌프

중온의 폐열에너지를 구동열에너지로 사용하여 고온의
에너지와 저온의 에너지를 생산하는 시스템으로 고온의
에너지를 이용하고 저온의 에너지를 배출합니다.
히트 트랜스포머(Heat Transformer)라고 불리기도
하며, 중간 온도에서 열이 공급되면 일부는 고온으로
변환되고, 나머지는 저온으로 변환됩니다.
2종 흡수식 히트펌프는 산업 폐열을 회수하는데 매우
유용한 방식입니다.

업계 최고 수준의 에너지 효율

고효율 인버터 기술이 적용되어 최고효율 COP 5.55 달성과
누적 부분부하 효율 IPLV 8.11을 달성한 경제적인 제품입니다.

* IPLV (Integrated Part Load Value)는 칠러의 실사용 환경을 고려한
국제 공인 AHRI 칠러 제품 에너지 소비효율입니다.
* 상기 LG제품 IPLV 능력은 ARI 시험조건(냉각수)의 공인기관 시험결과입니다.

4세대 인버터 기술로
강력한 냉난방

4세대 인버터 기술로 냉난방 성능이 더 강력해 졌습니다.

에너지 효율 및 경제성

높은 에너지 효율로 운전비 절감(타사 대비 27％p 절감)하였습니다.

* 40 RT (KS기준)
* 각 사 Data book 기준. 정격운전

고압식 인버터 시스템

소형 칠러 시스템으로는 국내 최초로 난방성능을 강화한
고압식 All Inverter 시스템을 적용하여,
에너지효율 및 부분부하 성능을 크게 향상시켰습니다.
