에너지 관리 솔루션
에너지 절감에서 지구환경보호까지 LG BECON이
에너지 관리 솔루션의 미래를 열어갑니다.
적용사례
LG BECON 적용사례
차별화된 기술력, 최적의 서비스를 제공하는 BMS(에너지 관리 솔루션), LG BECON의
적용사례 입니다.

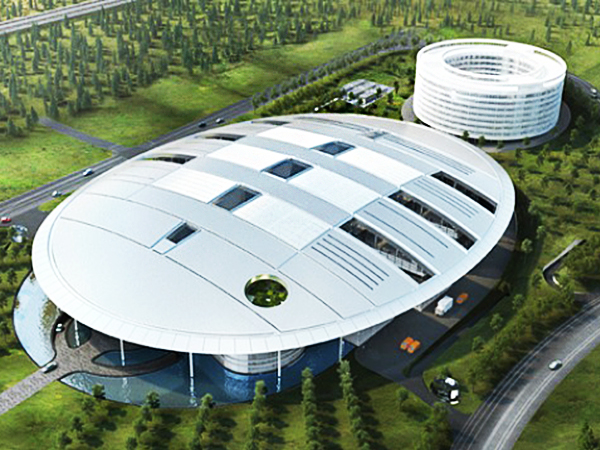

[ 한국타이어 테크노돔 ]
최첨단 에너지 절감 시스템으로
친환경 건물 인증
건물명 : 한국타이어 테크노돔
건물 유형 : 연구소
규모 및 용도 : 전체 - 96,328㎡(29,139평) 면적
연구동(지하 2층/지상 4층)
기숙사 레지던스 건물(지상 7층/지하 1층)
납품 제품 : BECON manager, BECON energy, BECON controller, HVAC 장비(공조기, EHP, VAV, FCU, 항온항습기, 지열시스템, 센서류), 전력제어, SI, 출입통제, CCTV
기간 : 2015년 2월 ~ 2016년 11월
- 최첨단 에너지 절감 시스템 도입
- LEED 골드 인증 획득으로 브랜드 이미지 제고
- 외부 방문객 대상 친환경 기업 이미지 구축
- BECON manager 적용으로 전체 건물의 설비 및 전력제어, HVAC 시스템 및 원격 검침 시스템 도입으로 효율적인 통합 제어 및 관리, 에너지 비용 최적화
- 국내 친환경 건물 인증 및 미국 LEED 골드 레벨 획득

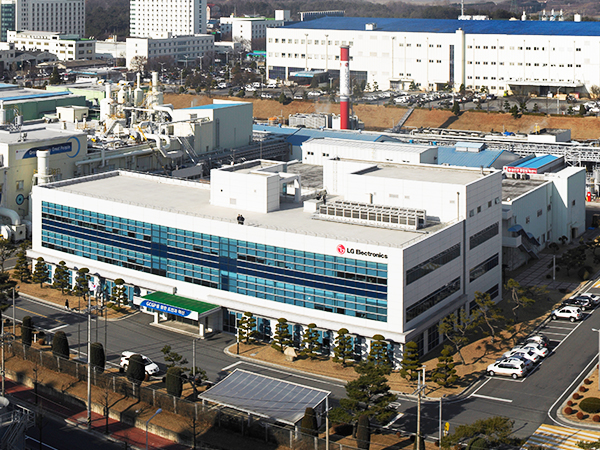

[ LG전자 청주 공장 ]
에너지 분석을 통한 운영 최적화
건물명 : LG전자 청주 공장
규모 및 용도 : 51,471 m2 생산공장(생산동 / 사무동 / UT센터)
납품 제품 : BECON manager, BECON energy, BECON controller, BECON AHU control kit, ESS
기간: 2013년 3월 ~ 2015년 12월
도입효과
대수제어 도입으로 고부하 운전(평균 80%이상) 유지
- 유량 가변 제어 및 밸런싱 운전으로 급수/환수 온도차 4~5℃로 제어
- 제습기 폐열 회수를 통해 연간 5,000만원 상당 스팀 에너지 절감
- 에너지 운영 최적화
- 센서 및 모니터링 장비를 활용한 체계적인 에너지 운영 현황 진단
- 실시간 에너지 수요량 및 공급량 모니터링 및 최적 운영
- BECON manager 및 BECON controller, 냉방 시스템 계측기, 유량계, 설비 최적
제어 시스템 및 고효율 인버터 칠러 대수 제어
(필요부하에 맞는 냉동기 대수 결정 및 높은 COP 냉동기부터 순차 제어 지원) - 냉방부하 실시간 모니터링 및 냉수 환수측 온도에 따라 대수를 선택,
생산열량 부하에 대응되는 냉수유량을 연산하는 유랑 가변 제어

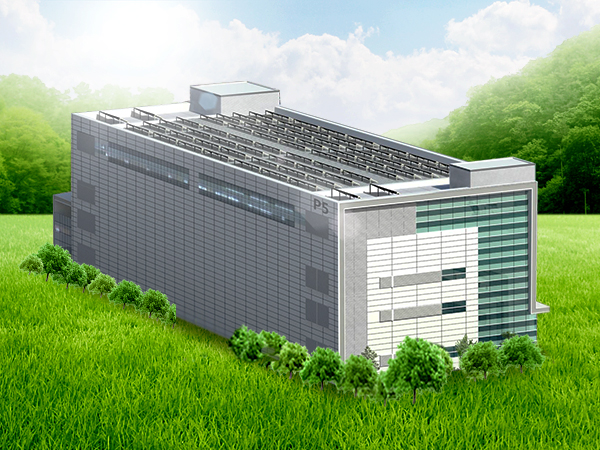

[ LG전자 생산기술원 ]
통합 솔루션으로 에너지 비용 최적화
건물명 : LG전자 생산기술원
규모 및 용도 :
전체 - 5,689 m2 (1ea 생산동)
생산동 - 클린룸(1층/2층), 회의실 및 사무실(3층)
납품 제품 : BECON manager, BECON energy, BECON controller, BECON AHU control kit, ESS
기간 : 2015년 8월 ~ 2016년 12월
- 에너지 생산/저장/소비 통합 솔루션 적용으로 에너지 비용 최적화
- BECON energy 및 BECON manager 적용으로 에너지 최적 제어 및 비용 절감
- Smart AHU 설치로 관리 효율성 향상 및 공조 에너지 절감
- 솔라 발전 및 ESS 도입으로 Peak 저감 및 전력 비용 절감
- ESS 비상발전 시스템 도입으로 전력 수급 안정화
- 클린룸 환경제어

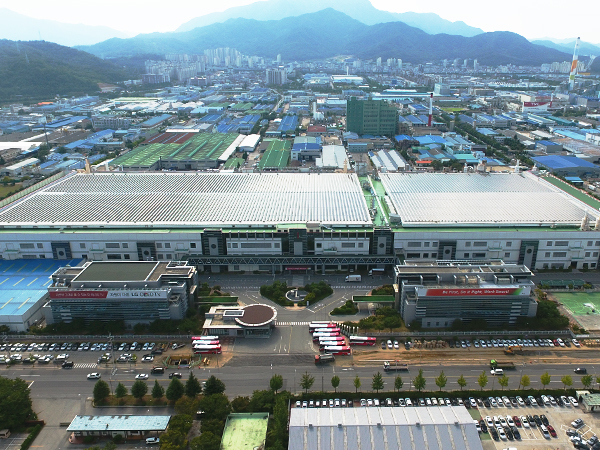

[ LG전자 구미 공장 ]
BMS 솔루션 역량 집중으로
운영 시스템 일원화
건물명 : LG전자 구미 공장
규모 및 용도 : 7개동(공장동, 복지동, 사무동, EMI동, UT동, 154K동, 폐수처리동)
납품 제품 : BECON manager, BECON energy, BECON controller, PLC(HWL), 10개 공정 통합 모니터링(UT, 환경,소방방재 등)
기간 : 2016년 3월 ~ 2016년 12월
- 에너지 밸런싱 운전으로 공장 에너지 원단위 개선
- 통합 관제 시스템 구축으로 BMS 솔루션 역량을 집중하여
에너지 레퍼런스 사업장 구축
- BECON manager 적용으로 각 공정별 분리되어 있는 HMI를 통합하여 운영 시스템 일원화
- BECON energy 적용으로 에너지 데이터 통합 관리

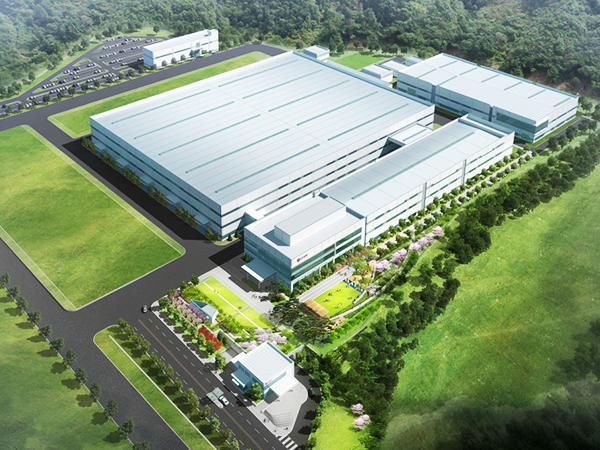

[ LG전자 진위칠러공장 ]
BECON manager를 통한
통합 모니터링
건물명 : LG전자 진위칠러공장
규모 및 용도 : 전체 - 100,000평 (칠러공장 45,000평)
총 10개동 - 생산/사무/연구/시험/UT/포장 등
용적률 90%
납품 제품 : BECON manager, BECON energy, BECON controller, Turbo Chiller, 빙축열시스템, Lighting & Electric Control
기간 : 2015년 6월 ~ 2016년 10월
- 설비/전력/조명 UT 통합제어 및 원단위 관리, 에너지 가시화 및
목표 관리로 운영 최적화
- BECON manager 적용으로 설비/전력/조명의 UT동 및 사무동 통합 모니터링 시스템 구축
- 전력 피크제어로 Peak 저감 및 에너지 비용 절감
- 조명 스케쥴 제어 및 조도 제어를 통한 조명 에너지 절감 (~3%)
- BECON energy 적용으로 전체/설비별/용도별 에너지 가시화로 설비 효율화 진단
자료실
자료실
솔루션 정보를 자세히 볼 수 있는 카탈로그와
각종 전문자료를 다운로드 받으실 수 있습니다.
리플렛3
* 제품 이미지 및 특장점 등에는 광고적 표현이 포함되어 실제 제품과 차이가 있을 수 있으며, 제품 외관, 스펙 등은 제품 개량을 위해 사전예고 없이 변경될 수 있습니다.
* 모든 제품 이미지는 촬영 컷으로 실제 제품과 차이가 있을 수 있으며, 제품 색상은 모니터 해상도, 밝기 설정 및 컴퓨터 사양에 따라 차이가 있을 수 있습니다.
* 해당 제품은 매장 별로 취급 여부가 다를 수 있습니다.
BMS 아카데미
BMS 아카데미
LG BECON의 도입부터 활용까지 체계적인
커리큘럼으로 전문점 상시 교육을 진행합니다.
- BMS 전문점 SE 기본 과정
- 강의 목표 :
- 자사 제품 및 특장점에 대한 이해를 바탕으로 솔루션 제안
- 강의 내용:
- 제품 및 USP 소개
- 제안서 작성 실습
- BMS 전문점 SE 설계 과정
- 강의 목표 :
- 설계 도면 치환을 통해 자사 제품으로 설계 변경
- 강의 내용:
- 타 시스템 설계 치환 방안
- 자사 제품 이해
- 시스템 검토 및 개선 설계 방안
- AHU KIT 소개
- BMS 엔지니어링 기본
- 강의 목표 :
- 로직을 사용하여 기본적인 BMS 시스템 구축
- 강의 내용:
- DDC에 대한 시스템 구축 방안
- 현장 시스템에 따른 관제점 설정
- 제어 로직의 구성을 통해 자동제어 시스템 구축
- 컨트롤러와 매니저의 연동
- 매니저를 통한 화면 구성
- 매니저 설비 운영 기능(타임라인, 알람 등) 사용 방법
- BMS 엔지니어링 고급
- 강의 목표 :
- BECON energy를 통한 BEMS 시스템 구축
- 강의 내용:
- 컨트롤러와 매니저의 연동
- 매니저를 통한 화면 구성
- 매니저 설비 운영 기능(타임라인, 알람 등) 사용 방법
- 컨트롤러와 매니저를 통한 데이터 수집 방안
- 에너지 분석, 에너지 절감 로직, 에너지 최적제어 구축
- BMS 제품 이해
- 강의 목표 :
- 에너지 사업센터 내 제품 소개를 통해 영업직군의 Cross sales 역량 강화
- 강의 내용: 에너지 사업센터 제품 소개
| 강의명 | 강의 목표 | 강의 내용 |
|---|---|---|
| BMS 전문점 SE 기본 과정 | 자사 제품 및 특장점에 대한 이해를 바탕으로 솔루션 제안 |
|
| BMS 전문점 SE 설계 과정 | 설계 도면 치환을 통해 자사 제품으로 설계 변경 |
|
| BMS 엔지니어링 기본 | 로직을 사용하여 기본적인 BMS 시스템 구축 |
|
| BMS 엔지니어링 고급 | BECON energy를 통한 BEMS 시스템 구축 |
|
| BMS 제품 이해 | 에너지 사업센터 내 제품 소개를 통해 영업직군의 Cross sales 역량 강화 |
|
* 상기 교육 내용은 사정에 따라 변동될 수 있습니다.
