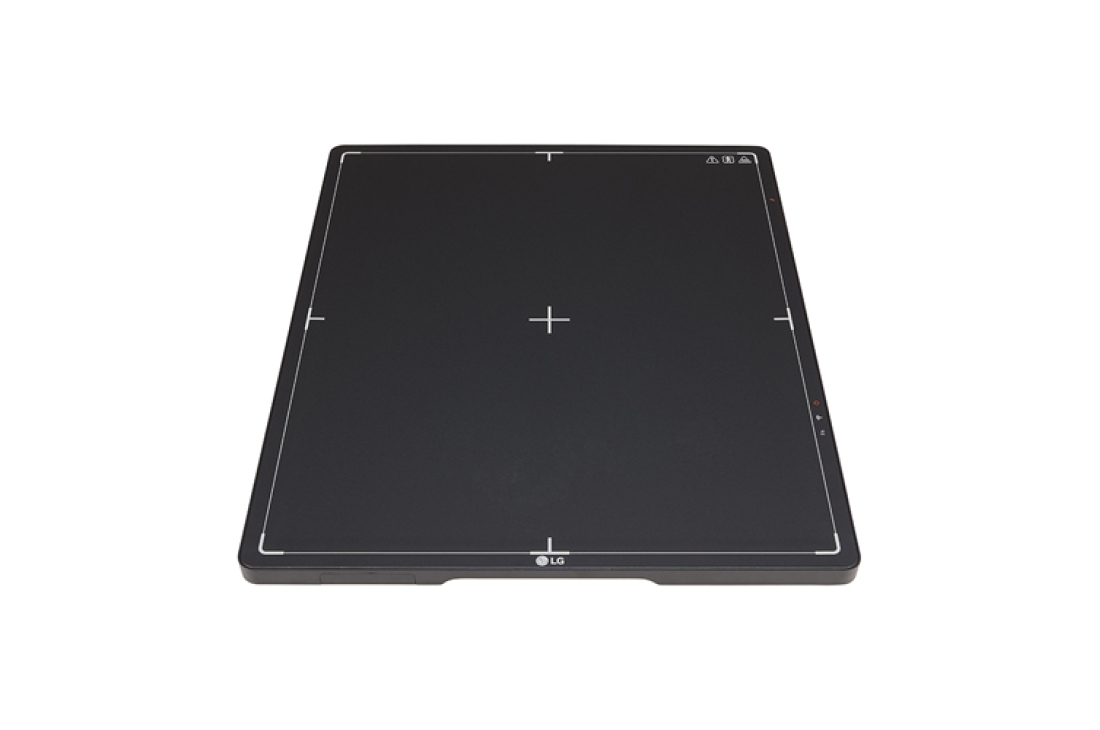

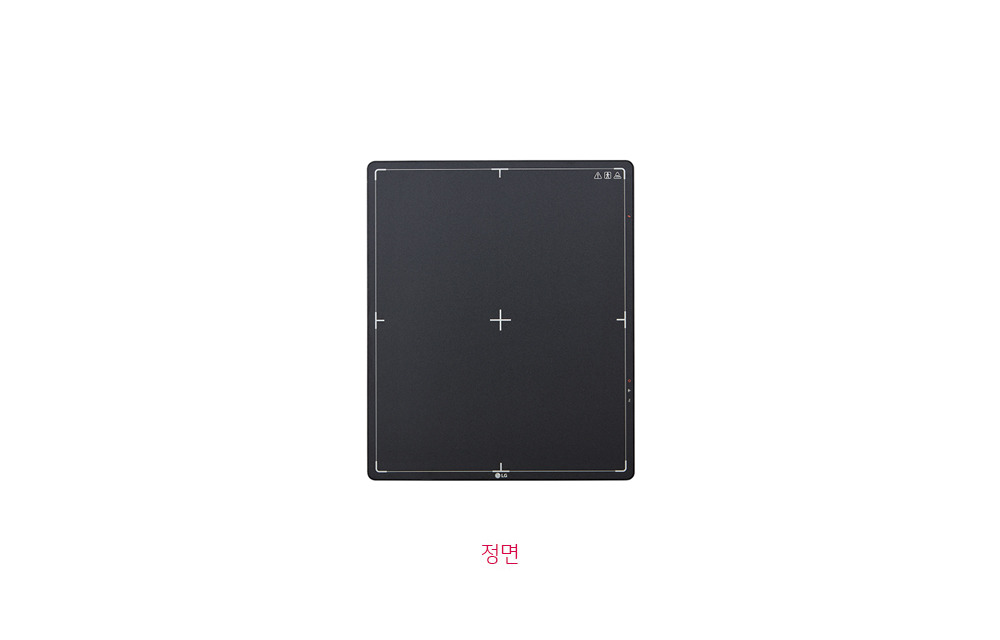

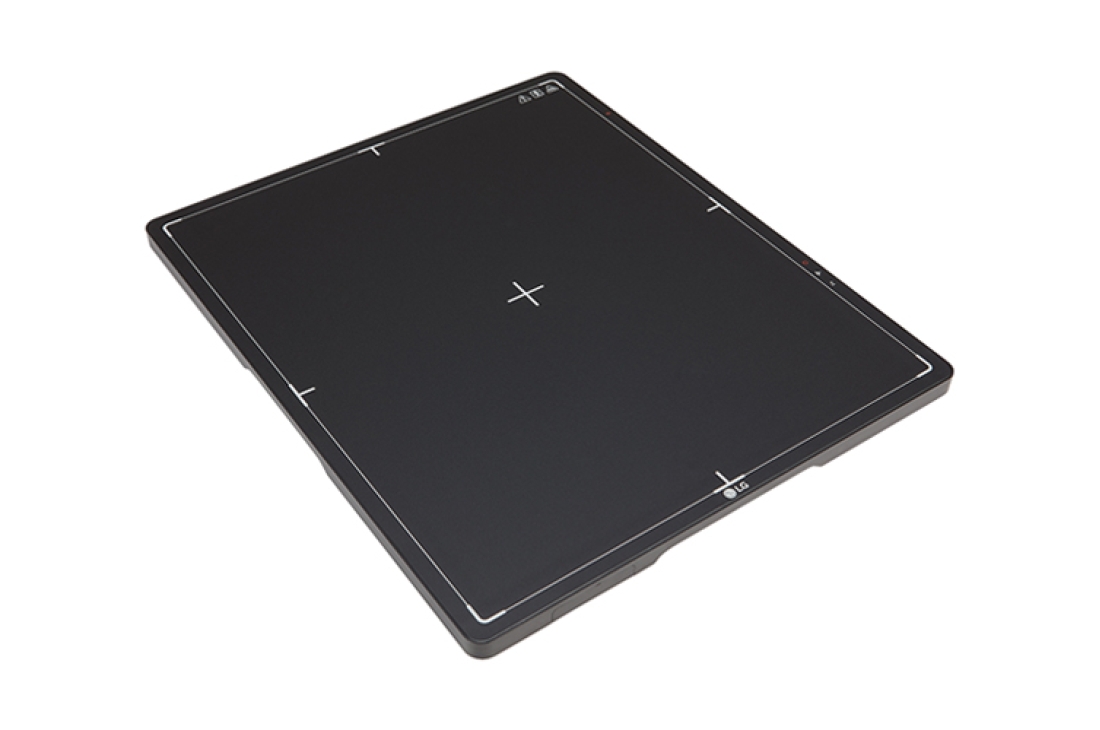

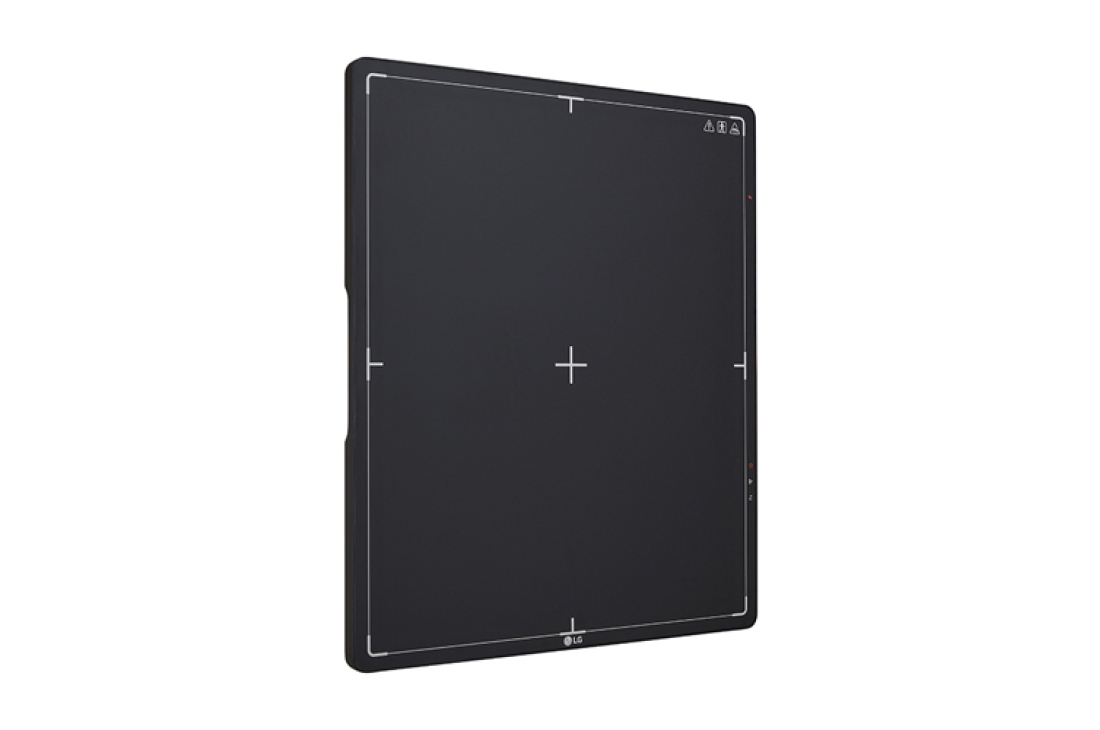

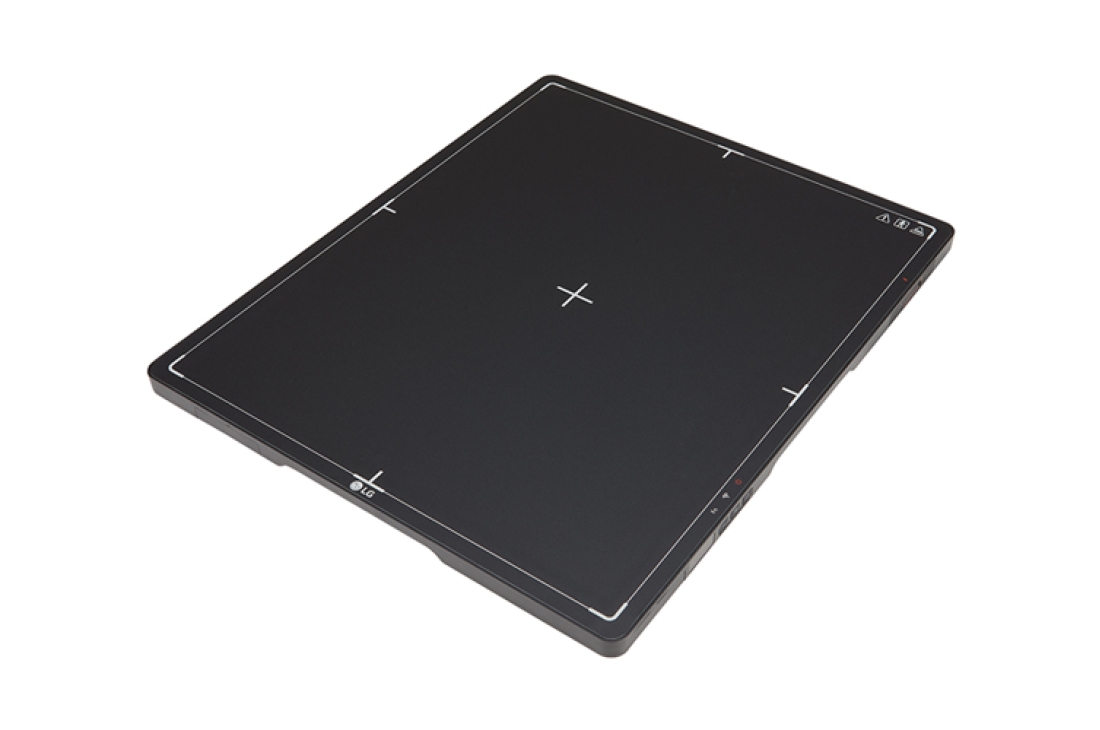

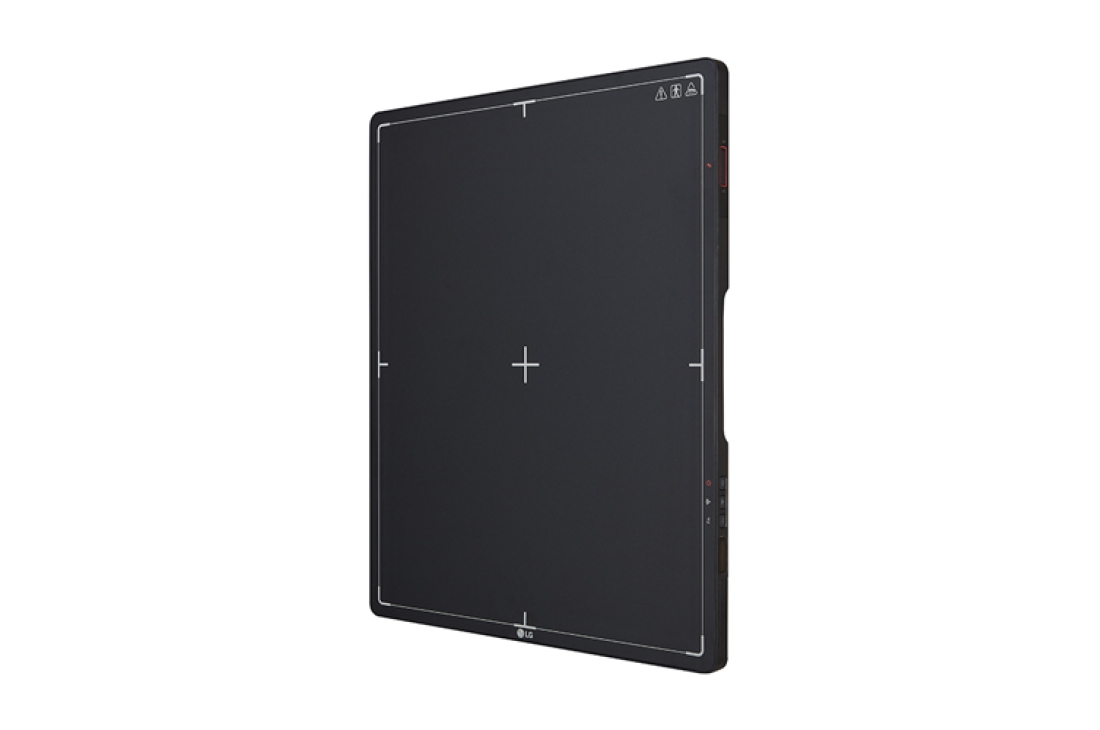

LG 디지털 엑스레이 디텍터 (의료영상 획득장치)
모델명 : 14HQ901G-B
주요 특장점
모델명 : 14HQ901G-B
진단 정확성 확보

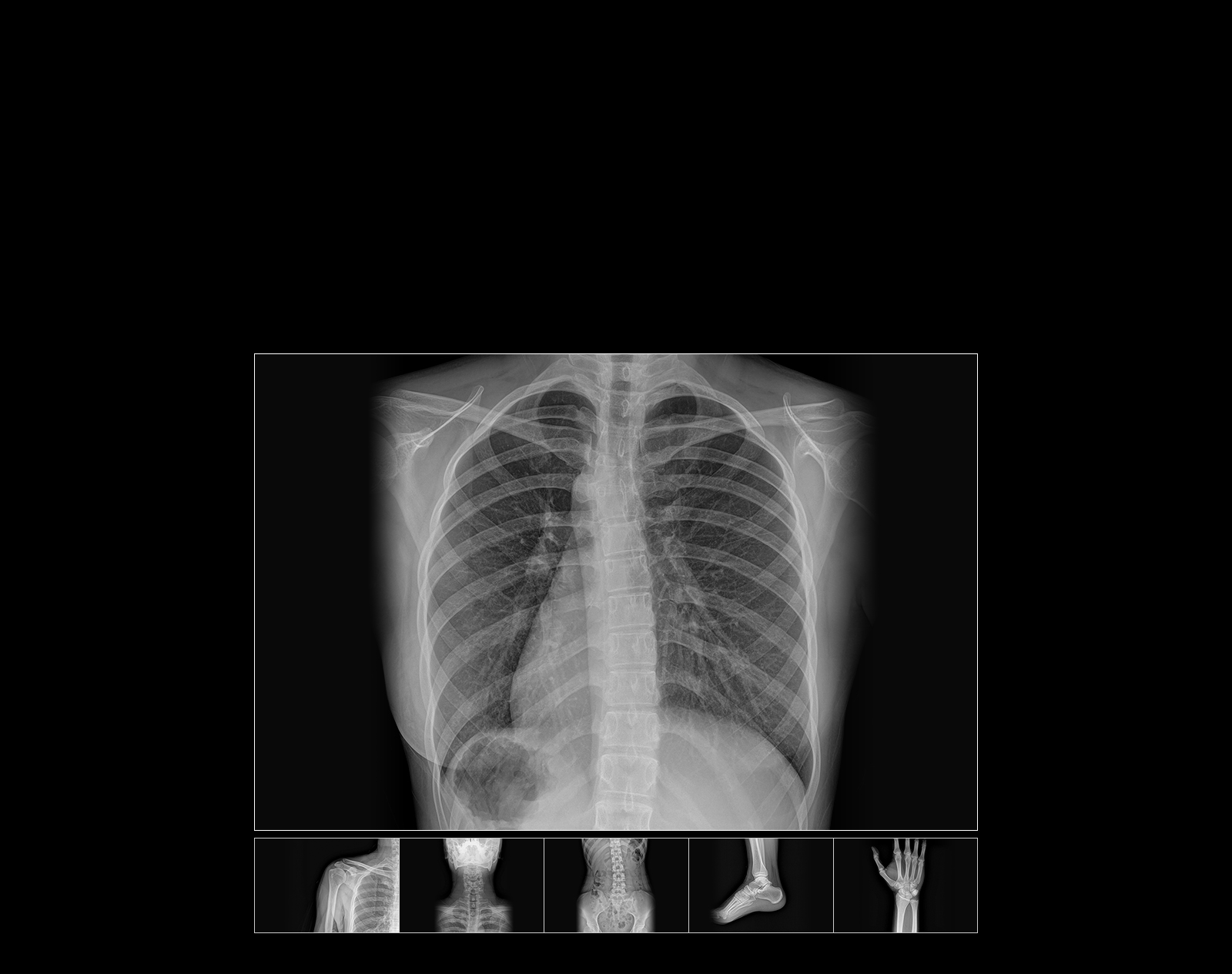

우수한 이미지 품질
LG DXD는 16비트 이미지 프로세싱 기술을 적용하여
왜곡 없이 선명하고 정확한 이미지를 생성합니다.
또한 140㎛의 픽셀크기를 지원하여 고해상도 이미지를 구현할 수 있습니다.
보다 가볍고 보다 튼튼하게

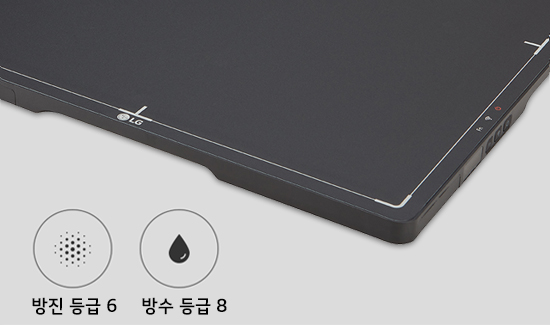

액체와 먼지로부터
우수한 내구성
방진과 방수 보호 등급에서 IP68을 획득하여
미세 입자와 각종 액체로부터
기기를 효과적으로 보호할 수 있습니다.
* IP(Ingress Protection): 고체나 액체로부터 기기를 보호하는 등급을 나타내는 수치

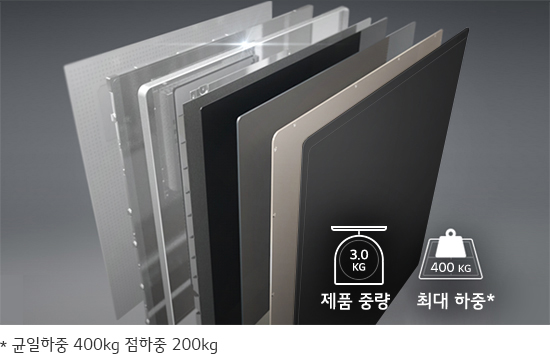

가볍고도 단단한 바디
탄소섬유와 마그네슘을 결합한 초강력 바디로
가벼울뿐만 아니라 내구성이 우수합니다.
작업 효율성 향상

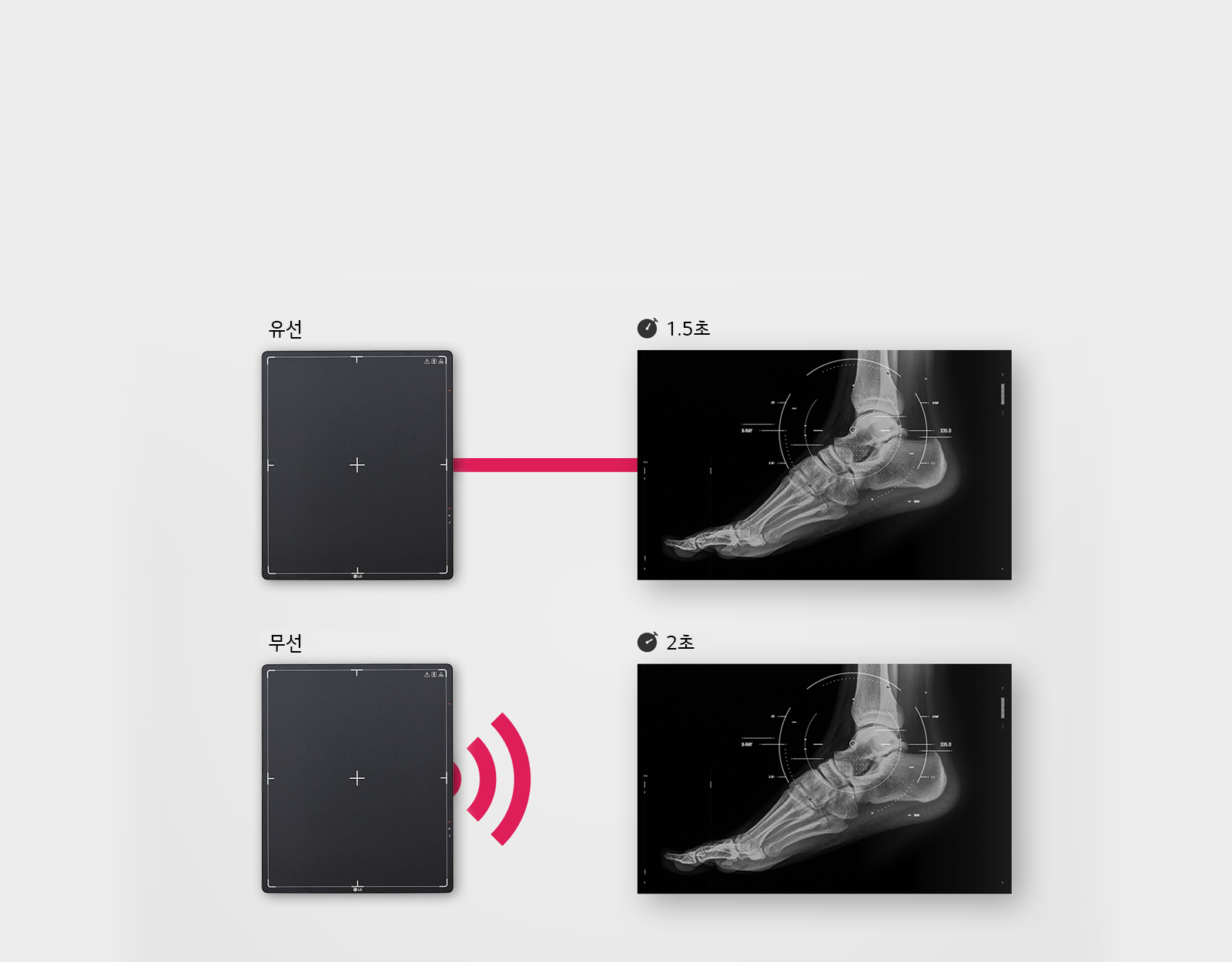

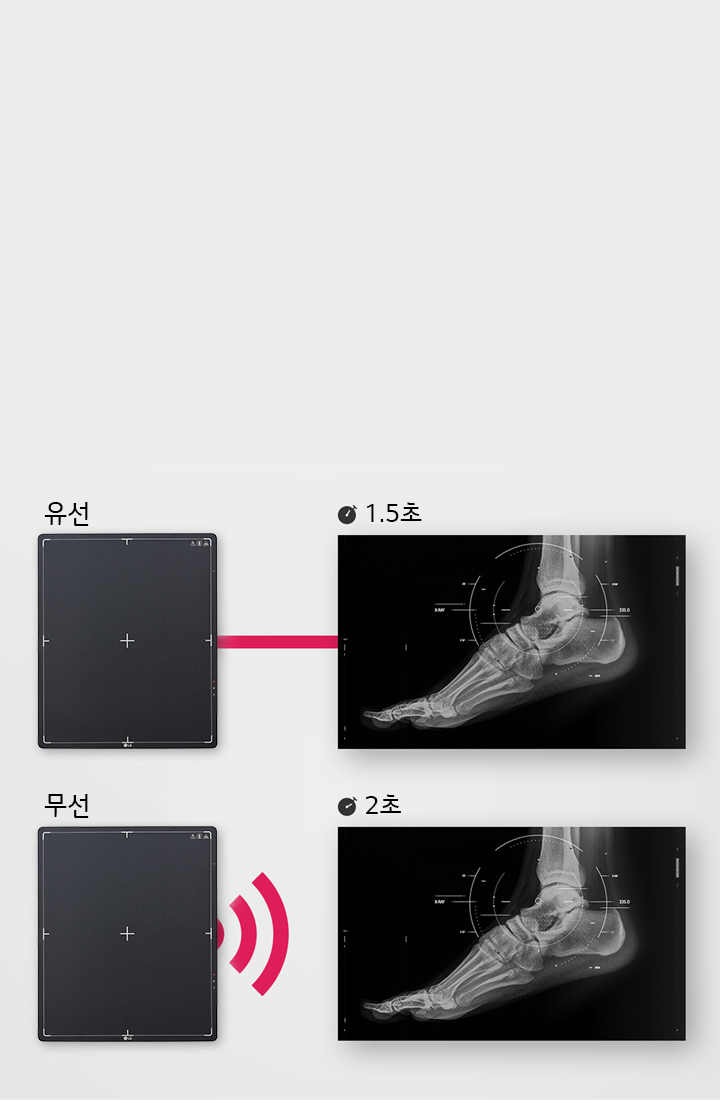

빠른 이미지 획득
LG DXD는 빠른 이미지 프로세싱을 통해 의료진의 작업 효율성을 향상시킬 수 있습니다.
유선 연결 시 1.5초, 무선 연결 시 2초로 빠르게 원본 이미지를 얻을 수 있습니다.
Sensor(panel)unit
-
TFT TypeOxide
-
ScintillatorCsI
-
Number of Pixels3,072 x 2,560
-
Pixel Pitch140㎛
-
Fill Factor70%
-
TFT Dimensions(WxDxH, mm)369 x 442 mm
-
TFT Active Area(mm)358.40 x 430.08 mm
-
X-ray Sensitive Pixel2,560 x 3,072
-
X-ray sensitive Area(mm)430.08 × 358.40 mm
-
Sensor Protection PlateCarbon Fiber Plate
-
CoolingN/A
-
InputDC24V/2.1A
-
Power consumptionTyp. 38W
-
Weight(kg) / Icld. Battery (Typ.)3.0 kg
-
Maximum Load WeightFull (Uniform Load) : 400kg Local (Point Load) : 200kg
-
Falling (IEC60601-1 Test Condition)1.5m
-
Cycle Time (Wired / Wireless)4.5 sec / 5 sec
-
Full Image (Raw Image) (Typ.) * without window timeWired 1.5 sec / Wireless 2 sec
-
Image-lag (Typ.)0.023%
MTF
-
MTF @ 0.5lp/mm84%
-
MTF @ 1lp/mm61%
-
MTF @ 2lp/mm30%
-
MTF @ 3lp/mm15%
DQE
-
DQE @ 0.1lp/mm81%
-
DQE @ 0.5lp/mm69%
-
DQE @ 1lp/mm59%
-
DQE @ 2lp/mm42%
-
DQE @ 3lp/mm35%
-
Sensitivity( lsb/uGy ) / ProgrammableTyp. 1,300 / Yes
Degradation
-
Expected lifetime (Gy)100 Gy
-
Sensitivity degradation at the 'end of Life'20%
-
Spatial Resolution(lp/mm)3.57 lp/mm
-
A/D Conversion16 bit
-
Data Output16 bit
-
Auto Exposure DetectionYes
-
Double ExposureN/A
-
X-ray generator voltage range40 to 150kVp
-
X-ray period (ms) (=Window Time)Standard: 350 ( ~4000)
-
Unit InterfaceConnect to Control Box
-
Power unit interfaceConnect to Control Box
-
Wired CommunicationYes
-
WLANIEEE802.11a/b/g/n/ac, 2.4GHz/5GHz
-
AP modeYes (Integrated)
-
Detachable Wire (Easy to plug / unplug)Yes (Magnetic)
-
Rotation / Drop Sensor (0, 90, 180 rotation / Drop Count)Yes (Gyro + Acceleration)
-
Temperature sensorYes
-
Shock monitoringYes
-
Vibration / motion monitoringN/A
-
Image storage on DXDUp to 200 images
-
Semi-dynamic Acquisition5 fps

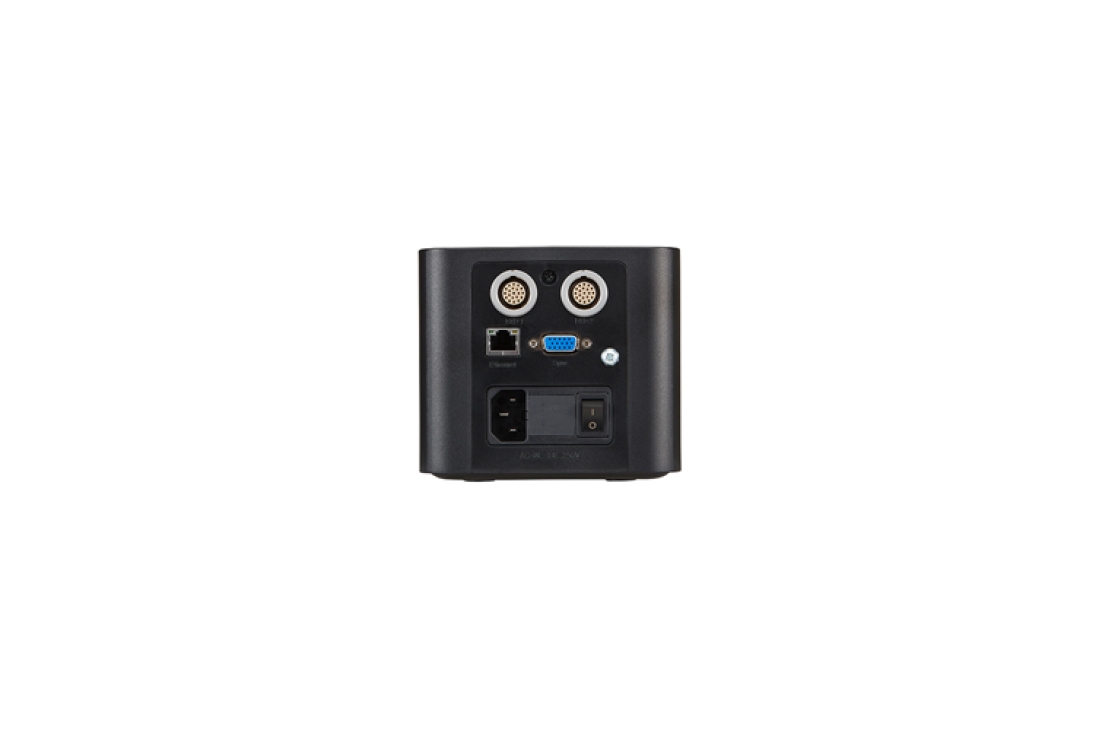

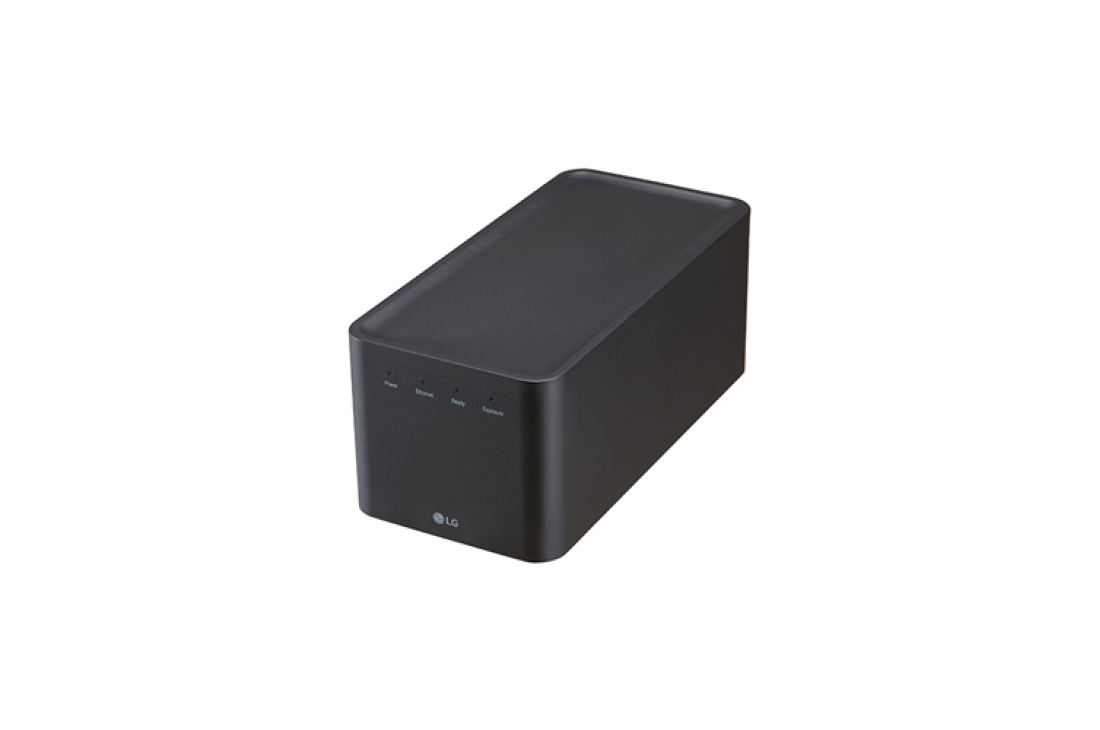

Control Box
-
Power InputAC100 to 240V, 47-63Hz
-
Power OutputDC24V / 2.1A
-
AC Power Cord1.5m (Black)
-
Dimensions(WxDxH, mm)125 x 255 x 109.8 mm
-
weight(kg)1.3 kg
Main Cable(DXD-Control Box)
-
Length7m
-
LAN Cable (Control Box-PC) : Optional(When Buyer requires this cable, is shipped according to BOM)10m
-
Sync Cable(Control Box - X-ray Generator) : Optional(When Buyer requires this cable, is shipped according to BOM)15m
BATTERY
-
TypeDetachable
-
Nominal Capacity36Wh (7.7V, 4725mAh)
-
Nominal Voltage7.7V
-
Dimensions(WxDxH, mm)112.2 x 158 x 8.4
-
weight(g)240
-
Operating TimeTyp. 320 shots / 8.0 hrs (Condition : Cycle time 90sec)
-
Duration in Standby StatusTyp. 8.2hrs
-
Hot swapYes (1 min)
Battery Charger
-
Input voltage19 V
-
Output voltage8.7 V
-
Charging Time3 Hours
-
Slot Q'ty2
-
Bundle battery Q'ty2
-
Dimensions(WxDxH, mm)268.4 x 186.9 x 54.9 mm
-
weight(kg)0.5 kg
AC Adapter for Battery Charger
-
Dimensions(WxDxH, mm)134 x 59.8 x 31mm
-
DC Cable length1,500 mm
-
AC Power CordYes
-
Input100 ~ 240VAC
-
Output19V/3.42A
-
weight(kg)0.335 kg
Optional Feature
-
Wireless Battery ChargeN/A
-
NFCN/A
-
Built-in AECN/A
Environmetal
-
Storage-Temperature-20 to 60 ℃
-
Storage-HumidityLess than 90% RH, No condensation
-
Storage-Pressure50 ~ 106 kPa
-
Storage-AttitudeLess than 12,192 m
-
Operating-Temperature10 to 35 ℃
-
Operating-HumidityLess than 80% RH, No condensation
-
Operating-Pressure70 ~ 106 kPa
-
Operating-AttitudeLess than 5000 m
Watertightness
-
WatertightnessIP68
-
Cleaning and desinfecting productsIsopropanel 100%, Ethanol 70%, Cidex OPA, 0.9% Nacl solution
-
Anti-BacteriaJIS Z 2801 0.99%
WARRANTY
-
Warranty36 Month
ACCESSORIES
-
CDManual, Calibration SW
-
CablePower cord, Manin Cable 1m (LAN Cable, Sync cable Option)
-
OtherBook Manual , Outgonig Inspection sheet
Pakage
-
Dimension in Shiping (W x H x D)621 x 352 x 562
-
Pallet Stuffing (20ft/40ft/40ft HC)160 / 360 / 432
-
Weight in Shipping10.3 kg (TBD)
