천장 매립형 환기 시스템

LG시스템 에어컨 제품정보의 를 제공하는 게시판입니다.
eco V
LG시스템 에어컨 제품정보의 를 제공하는 게시판입니다.
초고층 건물에 적합하게 고정압으로 설계되어 Stack Effect에도 안정적인 환기성능을 제공하는 초고층 환기 시스템입니다.
  • 전열교환 방식에 의한 에너지 회수

    폐열회수형 환기장치(전열교환기)를 통해 실내공기의 열에너지를 회수하여 도입되는 바깥공기에 공급함으로써
    실내온도와 가까운 온도의 바깥공기가 도입됨에 따라 에너지 손실을 크게 절감할 수 있습니다.

    에너지 회수
    전열교환기 에너지 회수 효율

    전열교환기 현열(온도)뿐만 아니라 잠열(수분)도 교환되는 매커니즘으로 되어 있으며,
    전열 회수량으로 계산하면 현열 교환기에 비해 약 3배 이상의 에너지 회수 효과가 있습니다.

    회수 효율
    급기와 배기의 완전 분리

    급기와 배기의 유로가 완전히 분리된 특수전열교환소자와 각종 필터를 통해 실외의 공기를 여과하여 공급하므로
    항상 건강한 실내공기를 만들어줍니다.

    급기와 배기의 완전 분리
    국내 최초 고효율 에너지 기자재 인증 획득

    고효율 에너지 기자재 인증과 환기 분야의 다양한 첨단기술을 인정 받은 국가공인 환기 시스템으로
    더욱 믿을 수 있는 성능을 자랑합니다

     인증 획득
    환기 시스템 특허 현황

    국내 최다(37%) 환기 시스템 관련 특허를 보유하고 있습니다.

    •출원현황
    -출원 : 국내 - 219건 / 해외 - 41건

    •Special Product
    -공기조화 연동 환기장치 관련 출원 77건
    -환기 연동식 공기청정기 관련 출원 36건

    전열교환소자 항균인증

    LG전자 eco V의 전열교환소자는 JIS Z 2911 항균성 시험인증을 취득함으로써 주거 공간의 실내 습도 증가 및 고습 환경에 의한 전열소자의 오염을 원천적으로 방지합니다.

     항균인증
    전열교환소자 난연성능인증, 화재에도 안전

    LG 전자 eco V의 전열교환소자는 JIS A 1311 시험법에 의거한 난연성능인증을 취득한 첨단 난연재 특수 펄프지를 적용함으로써 화재에 안전합니다.

    성능인증
    제품 이미지
    적정한 필터 교체로 쾌적한 환경 구현

    eco V는 필터청소가 필요한 경우 리모컨에 필터청소 문구가 점멸됩니다. 고객은 적정한 필터 청소 및 교체 시기를 알 수 있어 언제나 쾌적한 냉난방 환경을 누릴 수 있습니다.

    '15년도 종합 기술자료집 기준

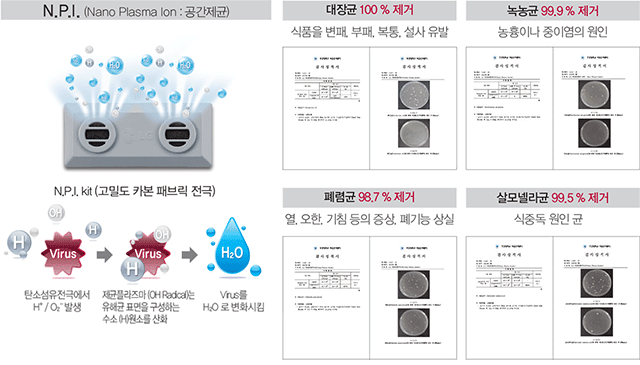

  • N.P.I. (Nano Plasma Ion) 제균 인증 (옵션)

    활성수소와 산소이온을 공기중으로 직접·다량 방출하여 각종 질병의 원인균을 제거하고 휘발성 유기화합물 등의 악화를 저감시킬 뿐만 아니라, 독성과 산화력이 강한 활성산소와 결합해 인체에 무해한 수분(H₂O)으로 중화시킵니다. 따라서 학교 및 병원, 아파트, 고층빌딩 등 다양한 어떤 공간이라도 깨끗하고 안전한 실내공기를 제공하는 탁월한 제균기술입니다.
    ▶ 옵션 적용 가능 모델 : 전모델

    인증
    살균필터 적용으로 안심할 수 있는 실내공기 (옵션)

    ▶ 옵션 적용 가능 모델 : 전모델

    살균 필터 설명

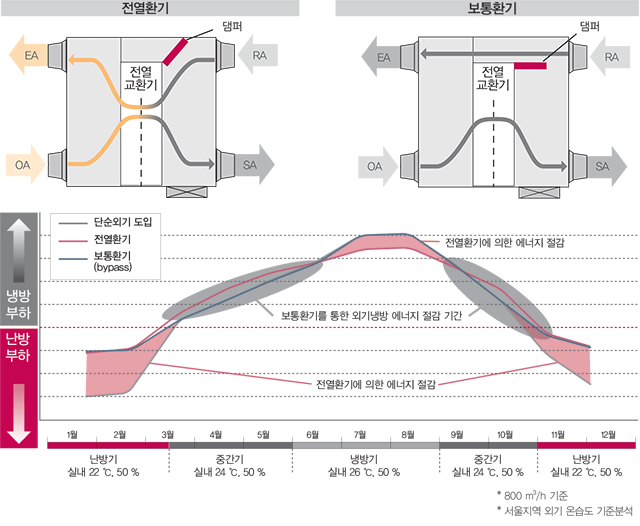

    보통환기로 에너지 절감

    봄, 가을과 같은 중간기에 실내외간 온도와 습도의 차이가 적을 경우,
    센서를 통해 자동으로 보통환기(bypass)운전으로 작동합니다.
    보통환기 운전은 외기를 직접 도입하여 에어컨 부하를 낮춤으로써 에너지가 크게 절감됩니다.
    ▶ 적용 모델 : 상업용 환기, DX 환기

    에너지 절감 그래프

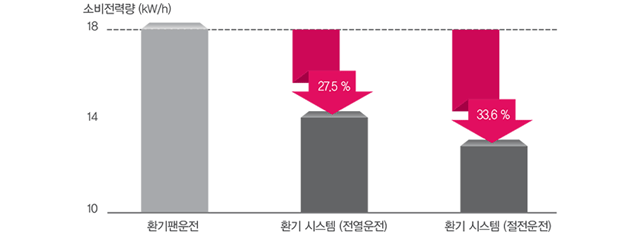

    온도 센서를 통한 절전 운전

    실내외 온도를 센서가 자동감지하여 실내외 팬 및 댐퍼의 구동을 최적화한 절전 알고리즘을 적용하여 단순 환기팬 가동 대비 최고 33.6% 절전이 가능합니다.

    절전 운전 도표

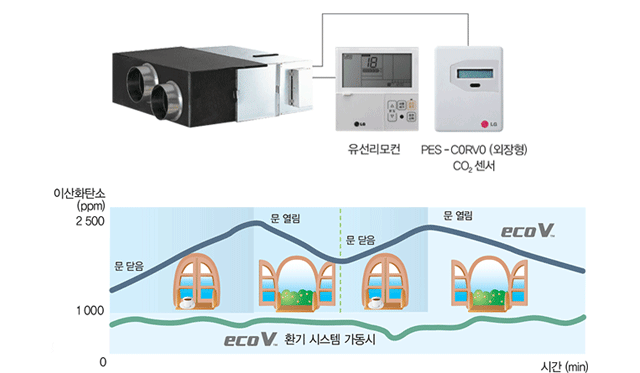

    외장형 CO₂ 센서로 쾌적한 실내 환경 제공 (옵션)

    실내 CO₂농도를 설정하면 Fan 풍량을 자동으로 조정하여 설정 농도 이하로 CO₂농도를 유지해 쾌적한 실내공간을 만듭니다.
    ▶ 옵션 적용 가능 모델 : 전모델

    제품 이미지와그래프

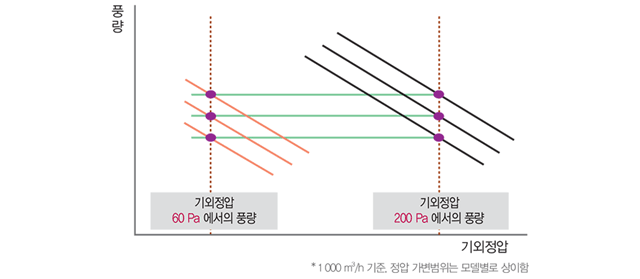

    덕트설계의 편리성

    자체 설계된 고정압 팬을 사용하여 높은 정압을 가지고 있어 덕트의 길이에 따라 풍량을 자유자재로 조절할 수 있고, 설치 장소에 따라 필요한 정압으로 현장에서 리모컨을 이용하여 간편하게 조절할 수 있으므로 덕트설계의 유연성이 높고 검사(T.A.B.)가 간편합니다.
    ▶ 제외 모델 : 상치형

    기외정압 그래프

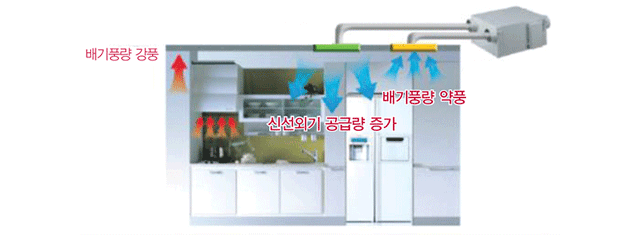

    주방 환기 팬과 연동 가능

    주방 배기 후드 사용시 전열교환기의 급기풍량을 특강풍으로 가동하고 배기풍량은 약풍으로 변경함으로써 실내 가압을 통해 주방 냄새를 효과적으로 배출하고 쾌적한 실내 공기 환경을 조성합니다.
    ▶ 적용 모델 : 전모델

    환기 흐름 이미지
    '15년도 종합 기술자료집 기준

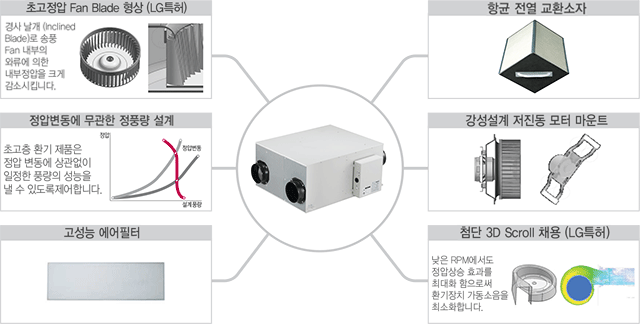

  • 신개념 초고층 환기 시스템, eco V란?

    고정압, 고효율의 시로코 팬과 항균 전열 교환소자, 각종 필터를 통해 실내의 각종 오염물질을 제거하고 건강한 실내공기를 만들어주는 초고층 주상 복합 건물 전용 환기 시스템입니다.

     eco V dksso

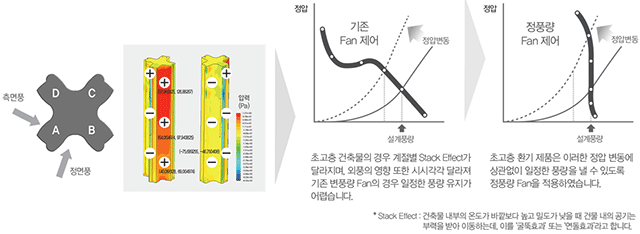

    초고층 환기 정풍량 팬 제어

    -초고층 주상 복합 공동주택의 경우 외풍의 방향 및 높이에 따라 다양한 외부 압력 조건이 형성됩니다.
    -초고층의 주상복합에 적합하게 고정압으로 설계되어 Stack Effect에도 안정적인 환기성능을 제공합니다.

    팬 제어 그래프

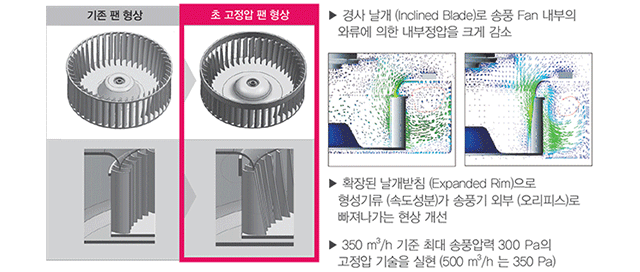

    초 고정압용 시로코 팬

    원천기술인 환기 Fan에 대한 자체개발로 손실되던 환기풍량을 돌려드립니다.

    시로코 팬

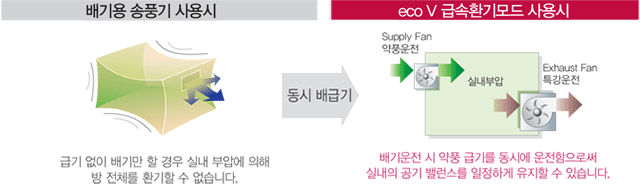

    동시 급배기로 공기 밸런스 최적화

    실내 국소 오염 물질 및 냄새 발생시 작동하는 급속 환기 운전 모드로 운전할 경우, 배기팬은 특강으로, 급기팬은 약풍으로 동시에 운전하여 빠른 시간내에 쾌적한 실내공기질을 제공합니다.

    공기 밸런스 모형

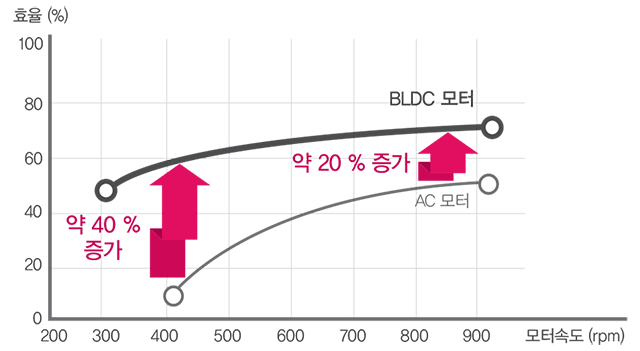

    고효율 BLDC 모터 채용으로 소비전력 최소화 그래프
    고효율 BLDC 모터 채용으로 소비전력 최소화

    낮은 모터 RPM에서도 고정압 형성이 가능하고 고성능 BLDC 모터 채용으로 높은 기외정압에서도 낮은 소비전력을 구현할 수 있습니다.

    '15년도 종합 기술자료집 기준
  • 천장 매립형 환기


    eco V모델의 라인업
    풍량 (㎥/ h) 주거용 상업용 초고층 환기
    250 모델명 LZ-H254GBSLZ-H254GBS
    모델명 LZ-H254GBMLZ-H254GBM
    350 모델명 LZ-H354GBSLZ-H354GBS 모델명 LZ-H350VBDLZ-H350VBD
    모델명 LZ-H354GBMLZ-H354GBM
    500 모델명 LZ-H504SBLZ-H504SB 모델명 LZ-H500VBDLZ-H500VBD
    800 모델명 LZ-H804SBLZ-H804SB
    1,000 모델명 LZ-H1004SBLZ-H1004SB
    1,500 모델명 LZ-H1504SBLZ-H1504SB
    2,000 모델명 LZ-H2004SBLZ-H2004SB
