LG 터보 냉동기

LG시스템 에어컨 제품정보의 를 제공하는 게시판입니다.
터보 냉동기
LG시스템 에어컨 제품정보의 를 제공하는 게시판입니다.
LG Chiller 터보 냉동기는 신뢰성이 확보된 고성능 터보 압축기를 적용하여 세계 최고 수준의 효율을 달성한 냉동기로서 중대형 빌딩,상업시설 및 산업시설 등의 대공간에 적용하여 에너지 절감을 실현할 수 있습니다. 또한 친환경 냉매 사용으로 환경을 생각하는 친환경 고효율 제품입니다.
  • 고효율 친환경 LG 터보냉동기

    LG 터보냉동기 기술은 30년 간 세계 최고 수준의 고성능 제품 개발을 위해 노력해 왔습니다.
    오랜 경험과 지속적인 연구를 통해 소용량에서 대용량까지 다양한 라인업을 구축하고 있으며,
    단일압축기로 3 000 usRT급의 대용량까지 생산이 가능합니다.
    또한, 모듈화 설계 개념을 도입하여 부분부하 효율과 설치 편의성을 극대화시킨 모듈러 터보냉동기를
    국내 최초로 개발하였습니다.
    LG 터보냉동기는 업계 최고 수준의 COP 6.5 (KS기준)를 실현하고 친환경 냉매를 사용함으로써
    고효율 친환경 제품 공급에 앞장서고 있습니다.

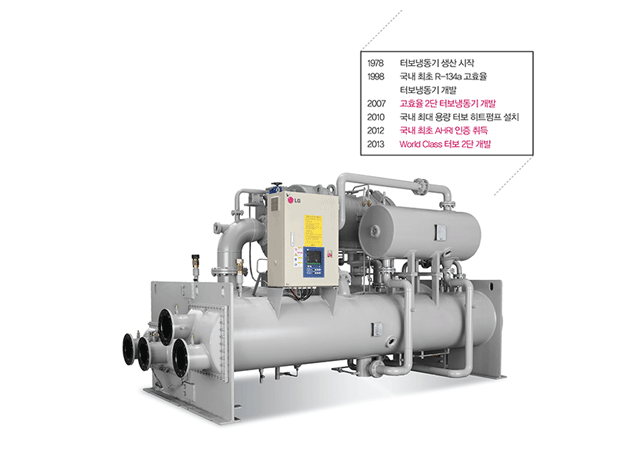

    19978 터보냉동기 생산 시작1998 국내 최초 -134a 고효율 터보냉동기 개발
                            2007 고효율 터보 냉동기 개발 2010 국내 최대 용량 터보 히트 펌프 설치
                            2012 국내최초 AHRI 인증 취득 2013 World Class  터보 2단 개발

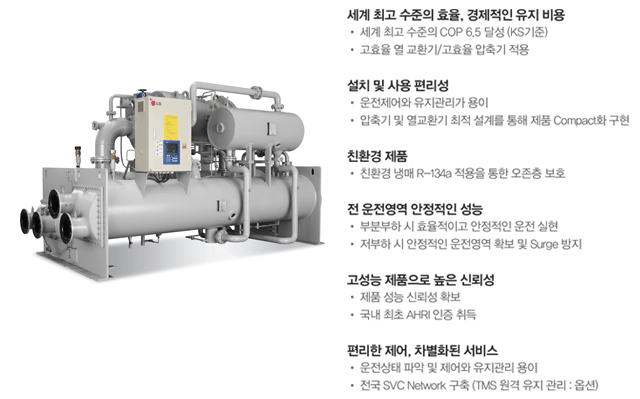

    LG 터보냉동기 핵심 기술

    세계 최고 수준의 효율, 경제적인 유지 비용 - 세계 최고 수준의 COP 6.5달성 (KS 기준) - 고효율 열교환기. 고효율 압축기 적용,
                            설치 및 사용 편리성 - 운전제어와 유지관리가 용이 - 압축기 및 열교완기 최적 설계를 통해 제품 Compact화 구현,
                            친환경 제품 - 친환경 냉매 R-134a 적용을 통한 오존층 보호,
                            전운전영역 안정적인 성능 - 부분부화 시 효율적이고 안정적인 운전 실현 -저부하시 안정적인 운전영역 확보 및 Surge 방지
                            고성능 제품으로 높은 신뢰성 - 제품 성능 신뢰성 확보 - 국내 최초 AHRI 인증 취득,
                            편리한 제어, 차별화된 서비스 - 운전상태 파악 및 제어와 유지 관리 용이 - 전국 SVC Network 구축 (TIMS 원격 유지 관리 : 옵션)
    세계 최고 수준의 COP 달성

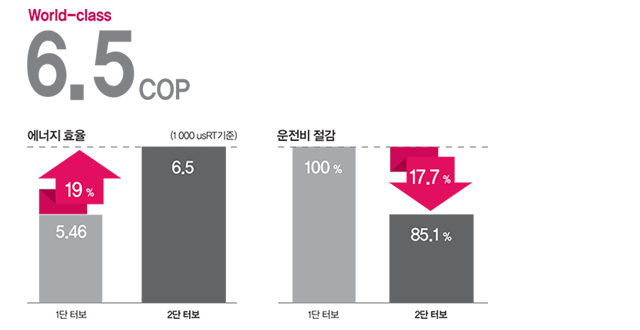

    고효율 2단 압축 Cycle 적용을 통한 세계 최고 수준의 COP 6.5 (KS 기준, 초고효율형 제품) 달성하였습니다.

     World -class 6.5 에너지 효율과 운전비 절감의 그래프

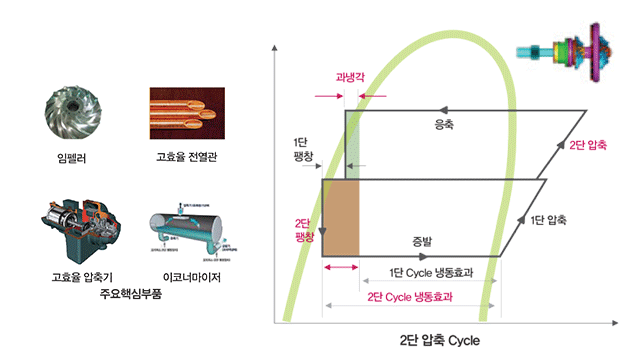

    최적화된 2단 압축 Cycle

    압축기 및 이코노마이저 최적화 기술을 적용하여 에너지 효율을 한 단계 높였습니다.

    - 주요핵심부품 : 임펠러, 고요율 전열관, 고요율 압축기, 이코너마이저 - 2단 압축 사이클 그림
    동절기 운전 안정성

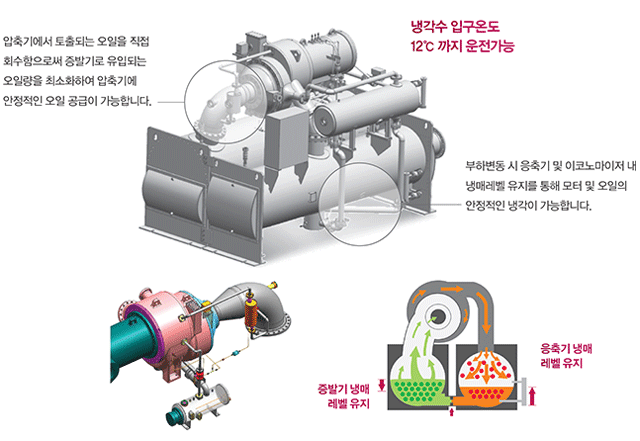

    오일회수 시스템 및 열교환기 냉매 레벨제어를 통해 동절기 냉각수 입구온도 12 ℃ 까지 운전이 가능합니다.

    냉각 수 입구 온도 12도씨 까지 운전 가능 압축기에서 토출되는 오일을 직접 회수함으로써 증발기로 유입되는 오일량을 최소화하여 압축기에 안정적인 오일 공급이 가능합니다.
                            부하변동 시 응축기 및 이코노마이저 내 냉매레벨 유지를 통해 모터 및 오일의 안정적인 냉각이 가능합니다.
    부분부하 운전 안정성

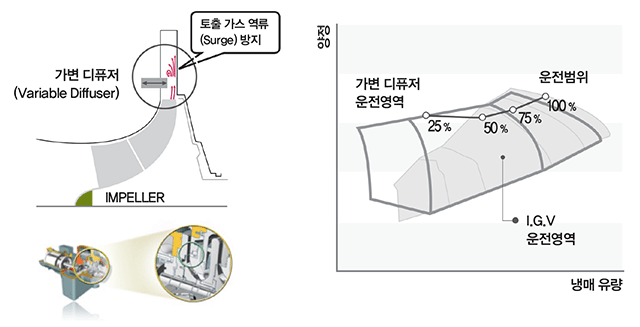

    가변 디퓨져 적용으로 저부하 시 안정적인 운전 영역을 확보하고 토출 가스 역류 (Surge)를 방지하여
    제품의 안정성을 높였습니다.

    가변 디퓨저 (Variavle Diffuser) 토출가스 역류 (Surge) 방지 IMPELLER, 냉매 유량과 양정의 그래프
    고효율 기자재 인증 확보

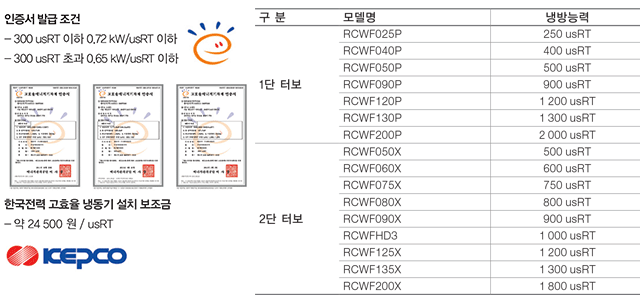

    에너지관리공단에서 부여하는 고효율 에너지기자재로 인증 받은 제품으로, 그 성능과 에너지효율의 우수성을 인정 받았습니다.

    한국전력 인증서와 모델 별 냉방 등록 그래프
    북미 기준의 안전인증 (ETL : UL, CSA) 획득

    ETL 마크를 부착하는 제품은 제품 안전 규격의 최소 필요조건을 만족하는 것을 의미하며,
    북미 전지역에서 UL, CSA 인증과 법적으로 동등합니다.

    ETL 마크와 인증서
    자체 압축기 설계 능력 보유

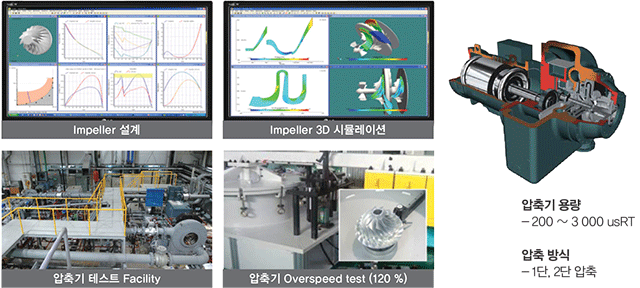

    압축기 자체 설계 및 시험 설비 구축으로 독자적인 압축기 개발 역량을 확보하고 있습니다.

    압축기 설비 그림과 설계, 및 시뮬레이션 그림 압축기 용량 - 200 ~3000 usRT 압축 방식 - 1단, 2단 압축

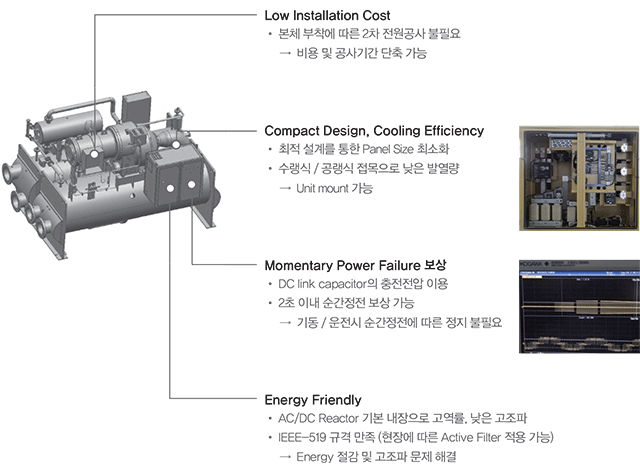

    인버터 터보냉동기 특장점

    Low Installation Cost : 본체 부착에 따른 2차 전원공사 불필요, 비용 및 공사기간 단축 가능
                            Compact Design, Cooling Efficiency : 최적 설계를 통한 Panel Size 최소화 수랭식/공랭식 접목으로 낮은 발영량 Unit mount 가능
                            Momentary Powet Failure 보상 : DC link capacitor의 충전전압 이용, 2초이내 순간 정전 보상 가능 가동 /운전시 순간정전에 따른 정지 불필요
                            Energy Friendly : AC/DC Reactor 기본 내장으로 고역률, 낮은 고조파, IEEE-519 규격만족 (현장에 따른 Active Filter 적용 가능) Energy  절감 및 고조파 문제 해결

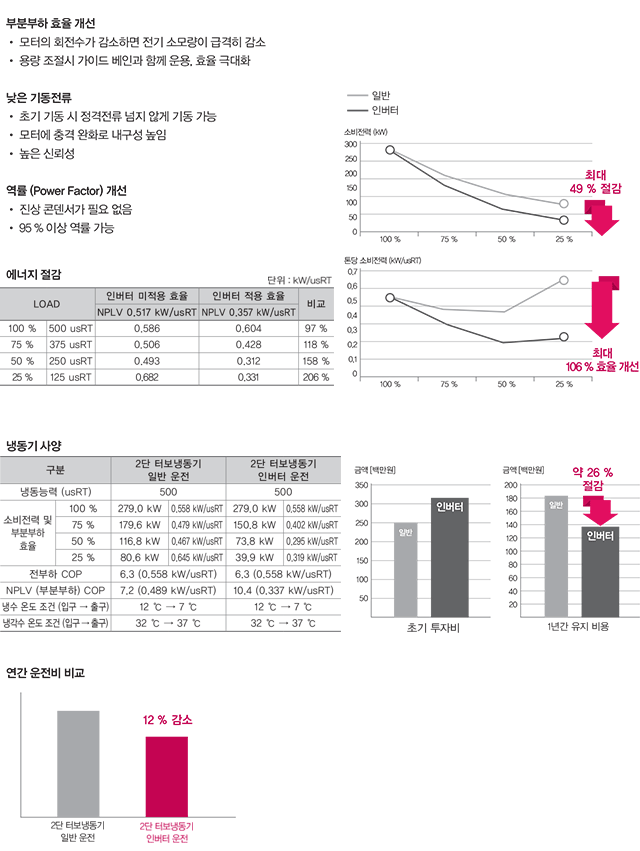

    인버터 터보냉동기 경제성

    부분부하 효율 개선: -모터의 회전수가 감소하면 전기 소모량이 급격히 감소 - 용량 조절시 가이드 베인과 함께 운용, 효율 극대화
                            낮은 기동 전류 : - 초기 기동 시 정격전류 넘지않게 기동 가능- 모터에 충격 완화로 내구성 높임 - 높은 신뢰성
                            역률 (Power Gactor) 개선 : - 진상 콘텐서가 필요 없음 - 95% 이상 역률 가능
                            에너지 절감 표와 냉동기 사양 표와 그래프, 연간 운전비 비교 그래프
    '15년도 종합 기술자료집 기준

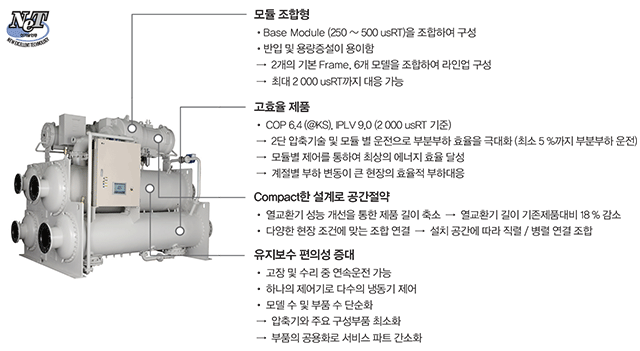

  • 모듈러 터보냉동기 특장점

    Base Module (250 ~ 500 usRT)을 조합하여 구성되며, 대수조합 및 연동제어를 통해 대용량 모델까지 대응 가능합니다.

    모듈 조합형, 고효율 제품, Compact한 설계로 공간절약, 유지보수 편의성 증대
    우수한 에너지 효율

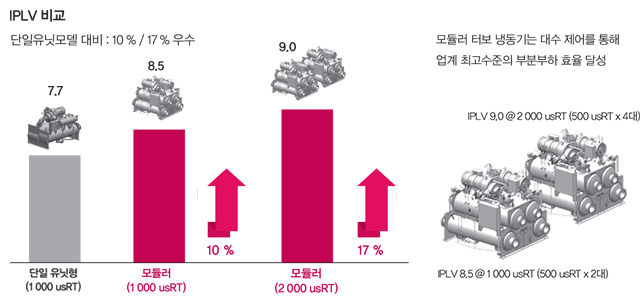

    모듈 대수제어를 통해 단일제품 대비 17 %이상 부분부하 효율이 개선되어 IPLV 9.0을 달성하였습니다.

    IPLV 비교 그래프, 모듈러 터보 냉동기는 대수 제어를 통해 업계 최고 수준의 부분부하 효율 달성
    Module 조합

    BASE 모델의 다양한 직/병렬 조합을 통하여 설치 공간에 따라 다양한 설계 안을 제공합니다.

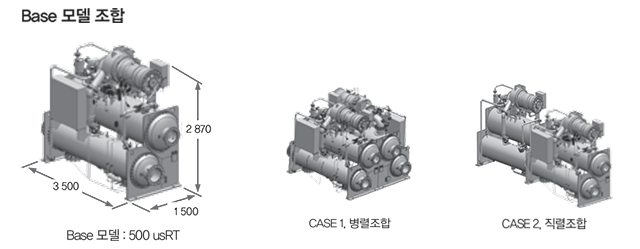

    Base 모델 조합
    경제적인 초기 투자비

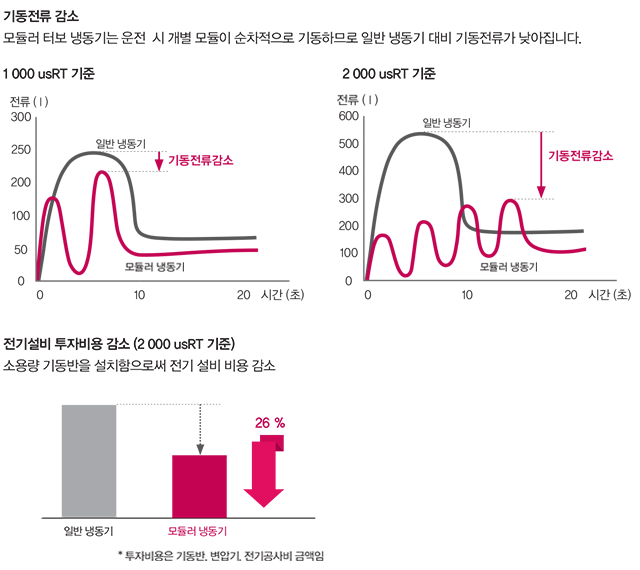

    기동 전류 감소 모듈러 터보 냉동기는 운전 시 개별 모듈이 순차적으로 기동 하므로 일반 냉동기 대비 기동 전류가 낮아집니다.
                            전기 설비 투자 비용 감소(2000 usRT기준 ) 소요량 기동반을 설치함으로써 전기 설비 비용 감소
    '15년도 종합 기술자료집 기준

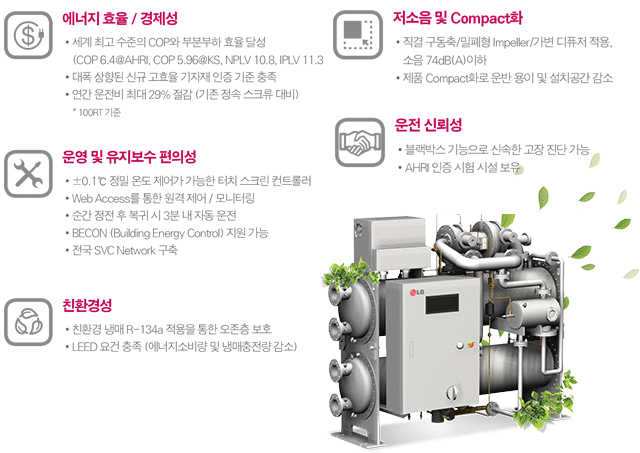

  • 세계 최고 수준 효율 COP 6.4 / IPLV 11.3 | AHRI 기준 |

    에너지 효율 / 경제성, 저소음 및 Compact 화, 운영 및 유지보수 편의성, 운전 신뢰성, 친환경성

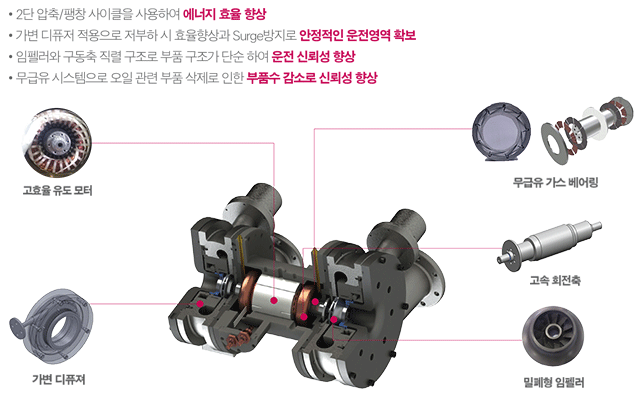

    고효율 2단 터보 압축기

    고효율 2단 터보 압축기는 효율이 우수할 뿐만 아니라 신뢰성도 갖추어 최고의 운전 성능을 제공합니다.

    2단 압축 / 팽창 사이클을 사용하여 에너지 효율 향상, 가변 디퓨저 적용으로 저 부하시 효율 향상과 Surge 방지로 안정적인 운전영역 확보,
                            임펠러와 구동축 직렬 구조로 부품 구조가 단순 하여 운전  신뢰성 향상, 무급유 시스템으로 오일 관련 부품 삭제로 인한 부품수 감소로 신뢰성 향상

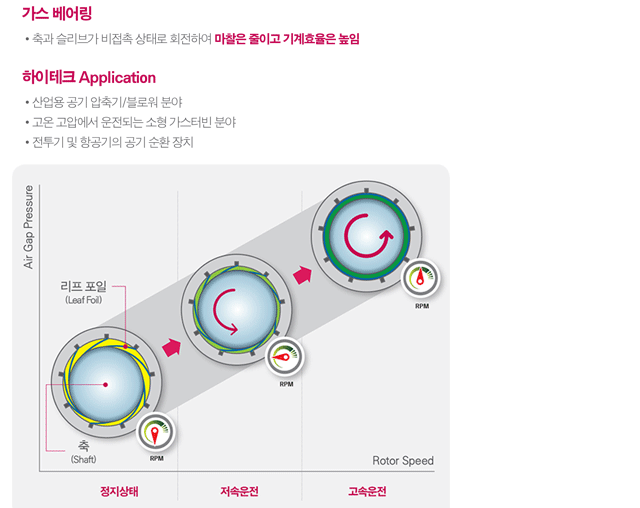

    독자기술 하이테크 가스 베어링

    LG전자가 독자 개발한 가스 베어링은 마찰손실이 적고 기계효율이 우수합니다 .
    가스 베어링은 현재 항공기 등 하이테크 분야 및 다양한 제품에 응용되고 있어 LG전자의 높은 기술력을 입증하고 있습니다.

    가스 베어링: 축과 슬리브가 비접촉 상태로 회전하여 마찰은 줄이고 기계 효율을 높임,
                            하이트크 Application: - 산업용 공기 압축기. 블로워 분야 - 고온 고압에서운전되는소형 가스터빈 분야 - 전투기 및 항공기의 공기 순환장치
    에너지 효율 / 경제성 / 유지보수 편의성

    LG전자의 무급유 인버터 터보 냉동기는 성능/품질이 검증된 Multi V 인버터 기술과 고효율 터보 압축기 기술적용을 하여
    세계 최고 수준의 COP/IPLV를 달성함으로써 연간 운전비를 최대 29% 절감할 수 있습니다 .

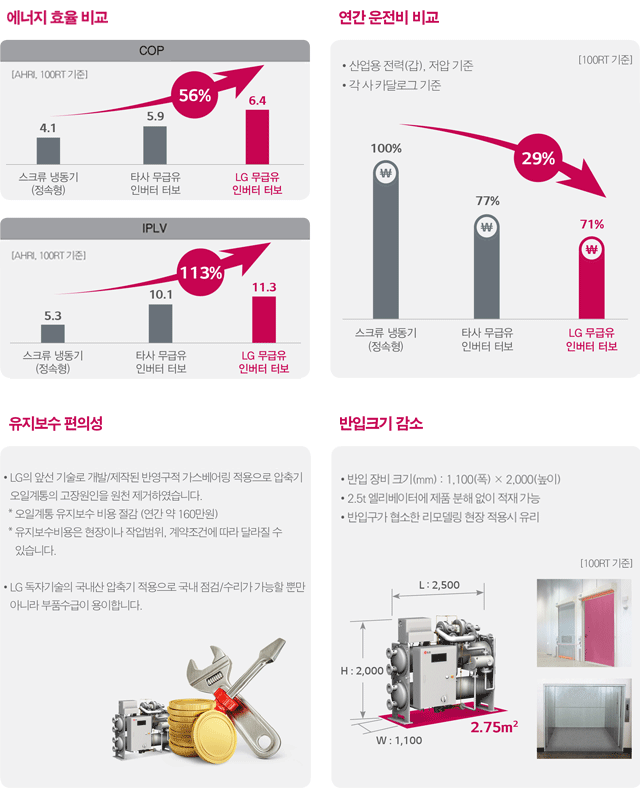

    에너지 효율 비교, 연간운전비비교 그래프, 유지보수 편의성, 반입크기 감소

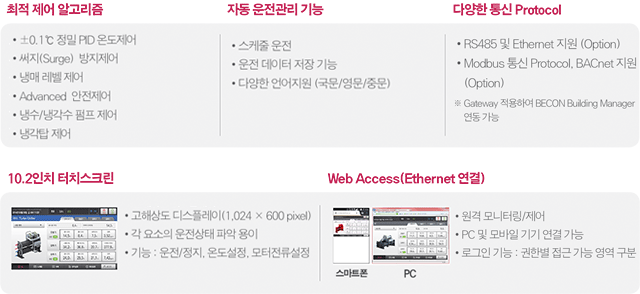

    정밀 제어 & 편리한 터치 스크린 컨트롤러

    10.2인치 대화면 컬러 터치 스크린 HMI 컨트롤러는 편리한 화면 구성 및 유저 인터페이스를 제공합니다.
    정밀 제어 / 자동 운전관리 / Web access 기능으로 편리한 제어가 가능합니다.

    최적 제어 알고리즘, 자동운전관리 기능, 다양한 통신 Protocol, 10.2인치 터치 스크린, Web Access Eethernet 연결
    '15년도 종합 기술자료집 기준

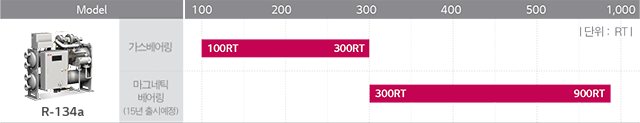

  • 100RT ~ 900RT까지 다양한 제품 라인업을 구축하였습니다.

    제품 라인업 테이블
  • 제품 이미지 및 특장점 등에는 광고적 표현이 포함되어 실제 제품과 차이가 있을 수 있으며 제품 외관, 스펙 등은 제품 개량을 위해 사전 예고 없이 변경될 수 있습니다.
  • 모든 제품 이미지는 촬영 컷으로 실제 제품과 차이가 있을 수 있으며 제품 색상은 모니터 해상도, 밝기 설정 및 컴퓨터 사양에 따라 차이가 있을 수 있습니다.
  • 해당 제품의 성능은 사용 환경에 따라 일부 상이할 수 있으며 매장 별로 취급 여부가 다를 수 있습니다.
  • 상세 제품 이미지는 이해를 돕기 위한 이미지로 실제품 컬러와 다를 수 있습니다.

제품 설치사례

10개의 설치사례가 등록되어 있습니다.
